Сборка LiFePO4
Корпуса и ячейки LiFePO4 для самостоятельной сборки аккумулятора
В разделе представлены призматические ячейки LiFePO4 3,2 В емкостью от 21 до 105 А·ч и ABS-корпуса для сборки аккумуляторных батарей. Это компоненты, а не готовый аккумулятор: для рабочей системы нужны BMS, силовые соединения, защита, изоляция и механическая фиксация ячеек.
Самостоятельная сборка требует уверенной работы с низковольтными цепями большого тока. Ошибка полярности или случайное замыкание способно повредить ячейки и вызвать опасный нагрев. Перед покупкой определяют конфигурацию 4S, 8S или 16S, рабочий ток и точные внутренние размеры корпуса.
3,2 В
Номинал ячейки
21–105 А·ч
Текущий ассортимент
Ячейки + корпуса
Компоненты
BMS обязательна
Управление и защита
Ассортимент
Компоненты в каталоге
Ссылки ведут на текущие карточки. Совместимость корпуса с ячейками и BMS проверяют по миллиметрам, а не по условной емкости в названии.
| Компонент | Модель | Параметр | Назначение |
|---|---|---|---|

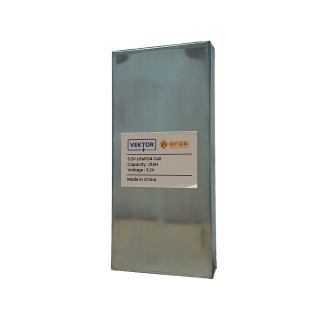

| Ячейка | GOTION 21 А·ч | 3,2 В, 21 А·ч | Компактная сборка |

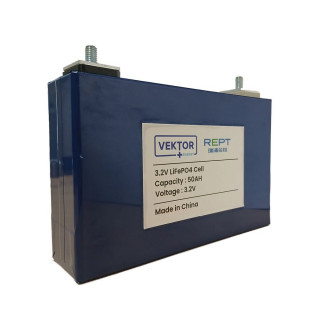

| Ячейка | REPT 50 А·ч | 3,2 В, 50 А·ч | Сборка средней емкости |

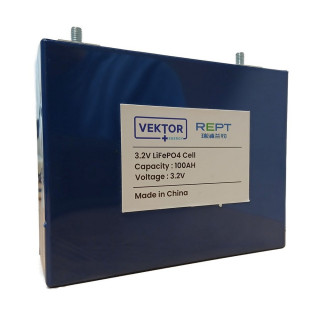

| Ячейка | REPT 100 А·ч | 3,2 В, 100 А·ч | Емкая батарея |

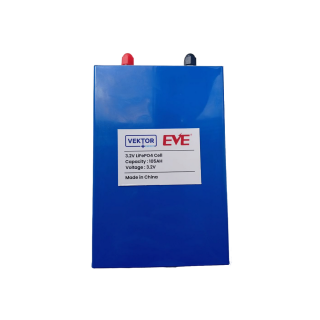

| Ячейка | EVE 105 А·ч | 3,2 В, 105 А·ч, резьба M6 | Емкая сборка; проверить шины |

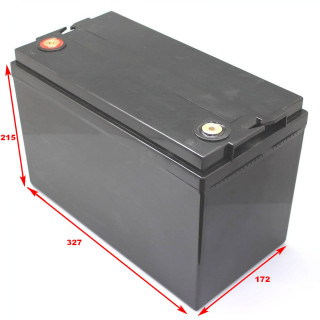

| Корпус | ABS 327×172×215 мм | Внешний размер по карточке | Размещение сборки и клемм |
Указанные классы конфигурации являются общим инженерным ориентиром. Предельные напряжения, токи, усилие фиксации и температурные режимы берите из документации конкретных ячеек и BMS.
Подбор без догадок
Что входит в полноценную батарею
Корпус и ячейки — лишь основа. Электрическая и механическая часть проектируются вместе.
BMS
Подбирается по числу последовательно соединенных ячеек, рабочему и пиковому току, зарядке, температурным датчикам и нужным интерфейсам.
Шины и изоляция
Силовые шины рассчитывают по току. Между токоведущими частями и корпусом устанавливают надежную изоляцию и защитные крышки.
Механика
Призматическим ячейкам нужна аккуратная фиксация по рекомендациям производителя. Корпус должен исключать перемещение, перетирание и давление на выводы.
До первого включения проверяют одинаковость состояния заряда ячеек, полярность каждой ступени, порядок подключения измерительных проводов, изоляцию и работу предохранителя.
Подбор
Сначала электрическая схема
Определите напряжение системы и число ячеек: 4S для класса 12 В, 8S для 24 В, 16S для 48 В. Точные зарядные пределы задают по документации ячеек и BMS.
- Используйте ячейки одной модели и близкой партии.
- Сверьте рабочий и пиковый ток нагрузки.
- Подберите BMS с температурными датчиками.
- Рассчитайте шины, кабели и предохранитель.
Монтаж
Проверка корпуса
Сделайте раскладку всех деталей: ячеек, BMS, шин, предохранителя, клемм, изоляции и кабельных изгибов. После сборки ничего не должно давить на выводы.
- Сопоставьте внутренние размеры корпуса и фактические размеры ячеек.
- Оставьте безопасные изоляционные расстояния.
- Зафиксируйте тяжелые элементы от перемещения.
- Обеспечьте доступ к сервисным соединениям без короткого замыкания.
Перед заказом
Вопросы о ячейках и корпусах LiFePO4
Сколько ячеек нужно для аккумулятора 12 В?
Обычно четыре LiFePO4-ячейки 3,2 В соединяют последовательно, получая номинальные 12,8 В. Для 24 В используют 8S, для 48 В — обычно 16S. Схема должна соответствовать BMS и оборудованию.
Можно ли смешивать ячейки разной емкости?
Нет. В одной последовательной сборке используют одинаковые ячейки близкого состояния и внутреннего сопротивления; иначе слабая ячейка первой достигнет предельного напряжения.
Как выбрать BMS?
По числу ячеек, химии LiFePO4, длительному и пиковому току, температурным ограничениям, способу балансировки и требуемым интерфейсам. Номинал с запасом не отменяет проверку реального охлаждения.
Нужен ли отдельный предохранитель?
Да. BMS управляет электронными ключами, но плавкая или автоматическая защита силовой цепи остается отдельным уровнем безопасности и выбирается по проекту.
Можно ли собрать батарею без опыта?
Работа с большим током требует навыков, инструмента и безопасной последовательности действий. Если нет опыта опрессовки, измерений и настройки BMS, сборку лучше поручить специалисту.
Помощь RealSolar
Поможем проверить спецификацию сборки
Сообщите напряжение, емкость, нагрузку, выбранные ячейки, BMS и корпус. Проверим совместимость размеров и ключевые электрические параметры; сборку должен выполнять квалифицированный специалист.
