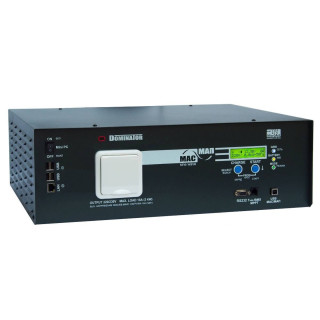

МАП DOMINATOR
Инверторы МАП DOMINATOR для резервных и гибридных систем
МАП DOMINATOR — трансформаторные инверторы-ИБП с чистой синусоидой, зарядом внешних АКБ и расширенной работой с сетью. Серия поддерживает подкачку, штатную параллельную и трехфазную работу, второй AC-вход и встроенный мониторинг.
DOMINATOR выбирают, когда резерв должен работать не изолированно, а вместе с ограниченной сетью или генератором. Серия умеет синхронизироваться, добавлять недостающую мощность от АКБ и объединяться в более крупную одно- или трехфазную систему.
3–20 кВт
Максимальная мощность
12 / 24 / 48 В
Батарейные версии
Параллельно / 3 фазы
Системная работа
220 / 380 В
Конфигурация
Модельный ряд
Модельный ряд МАП DOMINATOR
Представленные варианты различаются мощностью, батарейным напряжением и исполнением. Ссылки на конкретные модели открываются в новом окне.
| Группа | Примеры моделей | Напряжение АКБ | Что учитывать |
|---|---|---|---|
| Модели в каталоге | DOMINATOR 3 кВт 12 В, DOMINATOR 6 кВт 24 В, DOMINATOR 15 кВт 48 В | 12, 24 или 48 В | Мощность, батарейную версию и длительный режим |
| Слабый сетевой ввод | Ограничение потребления и подкачка от АКБ | Единый батарейный банк | Допустимую мощность ввода и алгоритм заряда |
| Сеть и генератор | Два AC-входа в предусмотренной конфигурации | По проекту | Приоритет источников, нейтраль и качество напряжения |
| Масштабирование | Штатная параллельная или трехфазная работа | Одинаковые совместимые аппараты | Связь, коммутацию и общий предел мощности |
Число кВт в названии МАП в каталоге относится к максимальной мощности серии. Длительную номинальную мощность и условия пиковой перегрузки обязательно сверяйте в карточке и паспорте.
Подбор без догадок
Для каких задач выбирают DOMINATOR
Главная причина перейти с PRO на DOMINATOR — необходимость управлять несколькими источниками и доступной мощностью, а не просто переключаться на батарею.
Дом со слабым вводом
Инвертор может поддержать нагрузку энергией батареи, когда выделенной сетевой мощности не хватает. Пределы задают так, чтобы не перегрузить ввод и не разрядить АКБ незаметно.
Объект с генератором
Отдельный AC-вход упрощает логику резервного источника. Генератор все равно рассчитывают на одновременное питание нагрузки и выбранный ток заряда.
Рост системы
Совместимые МАП можно синхронизировать штатно, в том числе для трех фаз. Кабельные линии, батарейная шина и аппараты защиты рассчитывают уже на суммарную мощность.
Слабый ввод можно поддержать от аккумуляторов, но их запас конечен. В проекте задают допустимую мощность сети, пороги разряда и приоритет генератора, а затем проверяют сценарий долгой нагрузки.
Нагрузка и сеть
Трансформаторный запас нужно правильно прочитать
МАП выбирают за способность работать с бытовыми и тяжелыми пусковыми нагрузками, но ни одна серия не отменяет расчета двигателя, кабеля и батареи.
- Разделите длительную нагрузку и кратковременный пуск двигателей или трансформаторов.
- Сравнивайте номинальную, максимальную и пиковую мощность только в одинаковых режимах.
- Если нужен генератор, проверьте качество его напряжения, запас мощности и схему отдельного входа.
- Для трех фаз и параллельной работы используйте только разрешенную производителем конфигурацию и связь.
Батарейный банк
АКБ определяет ток и автономность
При одинаковой мощности переход с 12 на 48 В снижает ток примерно в четыре раза. Поэтому напряжение батарейной системы — одно из первых проектных решений.
- Выберите напряжение 12, 24 или 48 В, предусмотренное конкретной моделью МАП.
- Проверьте рекомендуемую минимальную емкость и допустимый зарядный ток по паспорту.
- Рассчитайте ток инвертора, сечение DC-кабелей и защиту каждой батарейной ветви.
- Для литиевой батареи согласуйте зарядные пределы и ток BMS; название химии само по себе недостаточно.
Перед заказом
Вопросы о МАП DOMINATOR
Чем DOMINATOR отличается от МАП PRO?
DOMINATOR добавляет подкачку, штатное объединение аппаратов, трехфазную синхронизацию и второй AC-вход. PRO разумнее, если нужен только инвертор, заряд и автоматический резерв.
Можно ли компенсировать слабый ввод от аккумуляторов?
Да, это одна из задач подкачки. Нужно задать предел сетевого потребления и убедиться, что батарея выдерживает дополнительный ток и имеет достаточный запас энергии.
Для чего нужен второй AC-вход?
Его можно использовать для отдельного сетевого или генераторного источника в предусмотренной схеме. Приоритеты и предел мощности задают по проекту.
Сколько инверторов можно объединить?
Производитель предусматривает параллельные комплексы до десяти совместимых устройств. Точное число, версии прошивок и схему связи проверяют для выбранных моделей до покупки.
Как выбрать 24 или 48 В?
При высокой мощности 48 В обычно уменьшает ток и требования к сечению, но напряжение задается конкретной модификацией и уже собранным батарейным банком.
Помощь RealSolar
Спроектируем систему на МАП DOMINATOR
Пришлите лимит сетевого ввода, мощность и пуски нагрузки, данные генератора, число фаз и батареи. Рассчитаем режим подкачки, модель, связь и защиту.
