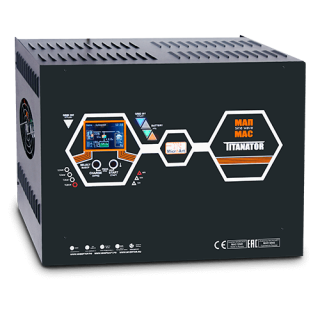

МАП TITANATOR
Инверторы МАП TITANATOR для резервных и гибридных систем
МАП TITANATOR — трансформаторные инверторы-ИБП с чистой синусоидой, зарядом внешних АКБ и расширенной работой с сетью. TITANATOR точнее измеряет и регулирует энергопотоки и рассчитан на сложные пульсирующие и пусковые нагрузки.
TITANATOR нужен там, где важна не только максимальная цифра мощности, но и поведение инвертора на сложной форме тока. Обновленная система измерения и регулирования лучше подходит для импульсных блоков питания, симисторного управления и нагрузки с резкими изменениями.
3,5–20 кВт
Максимальная мощность
12 / 24 / 48 В
Батарейные версии
Параллельно / 3 фазы
Системная работа
220 / 380 В
Конфигурация
Модельный ряд
Модельный ряд МАП TITANATOR
Представленные варианты различаются мощностью, батарейным напряжением и исполнением. Ссылки на конкретные модели открываются в новом окне.
| Группа | Примеры моделей | Напряжение АКБ | Что учитывать |
|---|---|---|---|
| Модели в каталоге | TITANATOR 3,5 кВт 12 В, TITANATOR 7 кВт 48 В, TITANATOR 15 кВт 48 В для установки на полку | 12, 24 или 48 В | Номинальную, максимальную и пиковую мощность |
| Импульсная электроника | Блоки питания и регулируемая нагрузка | По выбранной модели | Полную мощность, гармоники и реальный ток |
| Двигатели и компрессоры | Кратковременный тяжелый запуск | АКБ с высокой токоотдачей | Пусковой профиль, просадку батареи и кабелей |
| Гибридная система | Подкачка, синхронизация и масштабирование | 24 или 48 В для высокой мощности | Настройки сети, связь и защиту |
Число кВт в названии МАП в каталоге относится к максимальной мощности серии. Длительную номинальную мощность и условия пиковой перегрузки обязательно сверяйте в карточке и паспорте.
Подбор без догадок
Для каких задач выбирают TITANATOR
Старшую серию выбирают после описания самой нагрузки: одинаковые киловатты нагревателя, двигателя и электронного блока ведут себя для инвертора по-разному.
Импульсные блоки питания
Серверы, драйверы и силовая электроника могут потреблять ток короткими импульсами. Для подбора полезнее измерение под нагрузкой, чем сумма номиналов на шильдиках.
Симисторные регуляторы
Устройства с фазовым управлением искажают ток и создают нестандартный режим. Проверяют совместимость конкретного оборудования и нагрев силовой части.
Тяжелый запуск
Компрессор или двигатель может кратковременно запросить ток намного выше рабочего. Результат зависит одновременно от инвертора, батареи, соединений и самого механизма.
Улучшенная регулировка расширяет область применения, но не превращает любой привод в гарантированно совместимый. Для дорогой или критичной нагрузки фиксируют пуск осциллографом или регистратором и сверяют с паспортными пределами.
Нагрузка и сеть
Трансформаторный запас нужно правильно прочитать
МАП выбирают за способность работать с бытовыми и тяжелыми пусковыми нагрузками, но ни одна серия не отменяет расчета двигателя, кабеля и батареи.
- Разделите длительную нагрузку и кратковременный пуск двигателей или трансформаторов.
- Сравнивайте номинальную, максимальную и пиковую мощность только в одинаковых режимах.
- Если нужен генератор, проверьте качество его напряжения, запас мощности и схему отдельного входа.
- Для трех фаз и параллельной работы используйте только разрешенную производителем конфигурацию и связь.
Батарейный банк
АКБ определяет ток и автономность
При одинаковой мощности переход с 12 на 48 В снижает ток примерно в четыре раза. Поэтому напряжение батарейной системы — одно из первых проектных решений.
- Выберите напряжение 12, 24 или 48 В, предусмотренное конкретной моделью МАП.
- Проверьте рекомендуемую минимальную емкость и допустимый зарядный ток по паспорту.
- Рассчитайте ток инвертора, сечение DC-кабелей и защиту каждой батарейной ветви.
- Для литиевой батареи согласуйте зарядные пределы и ток BMS; название химии само по себе недостаточно.
Перед заказом
Вопросы о МАП TITANATOR
Чем TITANATOR отличается от DOMINATOR?
TITANATOR получил более точные измерения и управление энергопотоками и лучше ориентирован на сложные импульсные, симисторные и тяжелые пусковые режимы. Системные гибридные функции старших МАП сохраняются.
В чем практическое преимущество TITANATOR?
Обновленная система измерения и управления дает более точную синхронизацию, подкачку и работу с импульсными блоками, симисторной нагрузкой и некоторыми тяжелыми пусками.
Гарантированно ли запустится любой электродвигатель?
Нет. Нужно знать пусковой ток, продолжительность разгона, состояние механики и просадку батарейной цепи. Иногда правильнее применить частотный привод или устройство плавного пуска.
Можно ли использовать TITANATOR в трехфазной системе?
Да, из совместимых аппаратов со штатной синхронизацией. Мощность и пуск распределяют по фазам, отдельно контролируя перекос и нейтраль.
Почему важны кВА, если мощность указана в кВт?
Нагрузка с низким коэффициентом мощности требует большего тока при тех же активных киловаттах. Поэтому для электроники и двигателей оценивают и активную, и полную мощность.
Помощь RealSolar
Спроектируем систему на МАП TITANATOR
Пришлите тип нагрузки, измеренные рабочий ток и пуск, напряжение батарей, схему сети и число фаз. Проверим, дает ли TITANATOR реальное преимущество и какой номинал нужен.
