Автомобильные инверторы СОЮЗ 12/24В в 220В для техники и авто

Автомобильные инверторы СОЮЗ

Преобразователи СОЮЗ 12/24 В в 220 В для автомобиля и выездных работ

Автомобильные инверторы СОЮЗ позволяют питать оборудование 220 В от бортовой сети. В каталоге есть модели 150–1500 Вт серии CAR и мощные PI на 2–4 кВт в версиях 12 и 24 В. Отдельно представлен понижающий DC/DC-преобразователь ВЫМПЕЛ ПН-30.

Выбор начинается с напряжения автомобиля. Затем определяют рабочую и пусковую мощность нагрузки, требуемую форму выходного сигнала и допустимый ток от аккумулятора. С ростом мощности прямое подключение к АКБ, короткие кабели и предохранитель становятся обязательными.

150 Вт–4 кВт

Мощность инверторов

12 / 24 В

Бортовая сеть

220 В

Питание нагрузки

24 → 12 В

Отдельный DC/DC

Модельный ряд

СОЮЗ по мощности и способу подключения

Малые нагрузки могут работать от штатной розетки только в пределах ее собственного предохранителя. Киловаттные модели подключают прямо к батарее.

Класс	Модели	Бортовая сеть	Типовая задача
150–600 Вт	CAR-150/12, CAR-600/12	12 В	Ноутбук, зарядные устройства, освещение, небольшая электроника
1000 Вт	CAR-1000/12	12 В	Более мощная переносная нагрузка после проверки пуска
1200–1500 Вт	CAR-1200/12, CAR-1500/24	12 или 24 В	Инструмент и бытовые приборы в пределах характеристик

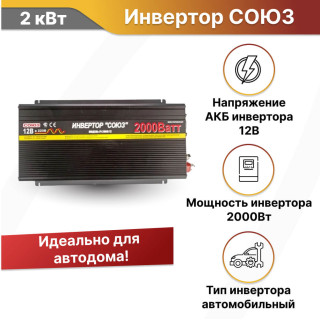

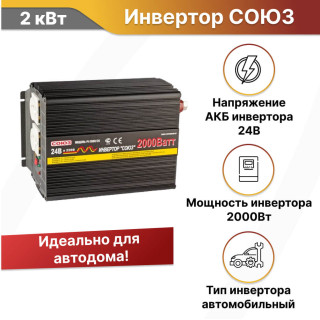

2000 Вт	PI-2000/12, PI-2000/24	12 или 24 В	Выездные работы и мощная нагрузка

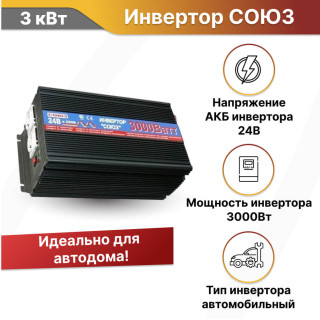

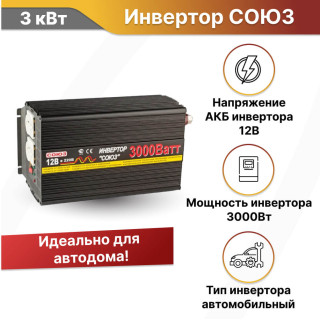

3000 Вт	PI-3000/12, PI-3000/24	12 или 24 В	Высокая мощность с прямым подключением к АКБ
4000 Вт	PI-4000/12, PI-4000/24	12 или 24 В	Максимальная мощность линейки; требуется расчет генератора и батареи
ВЫМПЕЛ ПН-30	DC/DC 450 Вт	Вход 24 В, выход 12 В	Питание 12-вольтовой магнитолы, радиостанции и автоматики

Форму выходного напряжения проверяйте в карточке конкретной модели. Для котлов, насосов, холодильников и чувствительной электроники обычно нужна чистая синусоида.

Подбор без догадок

Почему 24 В удобнее на большой мощности

При одинаковой нагрузке ток от 24-вольтовой сети примерно вдвое ниже, чем от 12 В. Но выбирать можно только версию под фактическую бортовую систему.

Легковой автомобиль 12 В

Мощный инвертор может потреблять сотни ампер. Нужно проверить генератор, батарею, кабели и не оставлять стартерную АКБ глубоко разряженной.

Грузовик или автобус 24 В

Версия 24 В снижает ток и подходит к штатной бортовой сети. Подключение к одной батарее из последовательной пары нарушает баланс — используют правильную точку или DC/DC.

Отдельная сервисная батарея

Для автодома и длительной работы лучше выделенный тяговый банк с развязкой от стартера и согласованной зарядкой от генератора.

ВЫМПЕЛ ПН-30 — не инвертор 220 В

Он понижает постоянное напряжение 24 В до 12 В для автомобильной аппаратуры. Подключить к его выходу обычный бытовой прибор 220 В нельзя.

Выбор нагрузки

Рабочие ватты — только начало

Проверьте запуск двигателя, форму выходного сигнала и продолжительность работы. Для инструмента и компрессора паспортная мощность может не описывать короткий пик.

Составьте список потребителей и отметьте, какие из них работают одновременно.
Для насосов, холодильников, компрессоров и инструмента отдельно учтите пусковой ток.
Оставьте запас по длительной мощности, а не рассчитывайте систему на постоянную работу у предела.
Если требуется резерв, заранее задайте желаемое время работы без внешней сети.

Подключение

Предохранитель защищает кабель

Чем выше мощность, тем больше DC-ток. Некачественное соединение нагревается и создает просадку напряжения раньше, чем сработает защита инвертора.

Модели высокой мощности подключают напрямую к аккумулятору, а не к розетке прикуривателя.
Плюсовой провод защищают предохранителем как можно ближе к аккумулятору.
Сечение кабеля выбирают по току, длине и допустимому падению напряжения.
Инвертор устанавливают в сухом проветриваемом месте и не закрывают его воздухозаборники.

Перед заказом

Вопросы об автомобильных инверторах СОЮЗ

Как выбрать мощность автомобильного инвертора?

Сложите одновременно работающие приборы, добавьте пусковой ток двигателей и оставьте запас. Не используйте кратковременную пиковую цифру как длительную.

Можно ли подключить мощный инвертор к прикуривателю?

Нет. Штатная розетка и проводка рассчитаны на намного меньшую мощность. Киловаттные модели подключают к АКБ через кабель и предохранитель.

Что лучше: 12 или 24 В?

Нужно выбирать напряжение автомобиля. Для большой мощности 24 В дает меньший ток, но 24-вольтовый инвертор нельзя использовать в обычной системе 12 В.

Подойдет ли стартерный аккумулятор?

Для короткой работы — при контроле разряда. Для регулярной и длительной автономии лучше отдельная тяговая батарея, чтобы сохранить запуск двигателя и ресурс стартера.
