SRNE
Контроллер SRNE под небольшую или большую систему
В одной категории SRNE собраны разные по характеру контроллеры: PWM для простых солнечных комплектов и MPPT для схем, где важно гибче работать с напряжением панелей. Модель выбирают по параметрам системы, а не по знакомому названию серии.
В каталоге встречаются HP и LM с PWM, а также ML и MC с MPPT. Есть модели 12/24 В и отдельные устройства для батарейных систем с более высоким напряжением. Совместимость с вашей АКБ всегда проверяйте по конкретной модификации.
PWM и MPPT
Типы
HP / LM / ML / MC
Серии
12–48 В
АКБ
От задачи к серии
Как быстро сузить выбор
Если солнечная панель подобрана под аккумулятор и станция небольшая, начните с PWM. У SRNE это, например, HP2420 или LM2430. Такой контроллер управляет зарядом, но не преобразует высокое напряжение панелей в дополнительный ток. Для длинной последовательной цепочки модулей его не выбирают «на глаз».
Если схема требует большего входного напряжения или хочется использовать рабочую точку панелей эффективнее, смотрите MPPT. В каталоге есть ML2420, ML2430 и серия MC. MPPT не творит чудес в любую погоду: его преимущество зависит от того, с какими панелями и аккумулятором он работает.
Не объединяйте все контроллеры SRNE в одну таблицу свойств. Наличие дисплея, возможность настройки заряда, входные пределы и поддержка батарейных химий отличаются по модели и ревизии. Особенно внимательно сверьте режимы для литиевой АКБ с её паспортом и BMS.
В каталоге
Опорные модели SRNE
Начните с технологии и напряжения АКБ, затем сравните ток и паспортные ограничения входа.

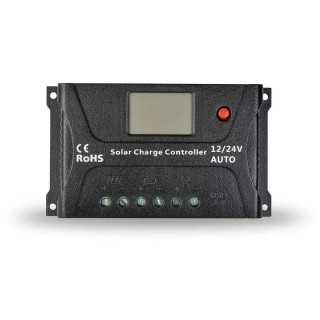

HP2420 PWM — 20 А
Простая система 12/24 В с панелями, подходящими по напряжению к АКБ.

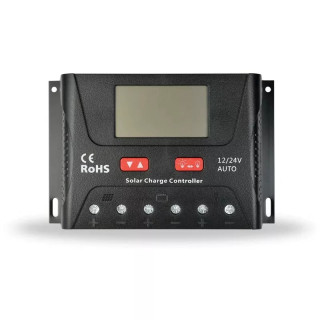

LM2430 PWM — 30 А
PWM с большим допустимым током заряда; схема панелей всё равно должна подходить контроллеру.
ML2420 MPPT — 20 А
Когда нужен MPPT в системе 12/24 В.
MC2420 MPPT — 20 А
Другая MPPT-серия на тот же номинальный ток. Сравнивайте функции и входные пределы по паспорту.
ML4860 MPPT — 60 А
Модель для более крупной системы, включая батарейное напряжение 36/48 В.
Некоторые модели в каталоге сейчас не в наличии. Описание серии помогает выбрать тип устройства, но наличие и сроки покупки смотрите в карточке конкретного товара.
Параметры системы
Параметры для сравнения
- Напряжение, химия и допустимый ток заряда АКБ.
- Voc, Vmp, мощность панелей и способ их соединения.
- Входное напряжение на морозе и нужные функции мониторинга.
Без сюрпризов при монтаже
Не переносите свойства серии
- MPPT и PWM по-разному используют напряжение панелей.
- Поддержку LiFePO₄ и настройки заряда проверяйте для точной модели и ревизии.
- Выход нагрузки, дисплей и интерфейс связи есть не у каждого контроллера SRNE.
Частые вопросы
Вопросы по SRNE
Какая разница между HP2420 и ML2420?
HP2420 — PWM, ML2420 — MPPT. При одинаковом номинальном токе они по-разному работают с панелями; сравните Vmp и Voc вашего массива с паспортом выбранной модели.
Подойдёт ли любой контроллер SRNE для LiFePO₄?
Нет. Нужно проверить доступный профиль и ручные настройки заряда у конкретной модели, затем сверить их с паспортом батареи и требованиями BMS.
