МАП TITANATOR UPS

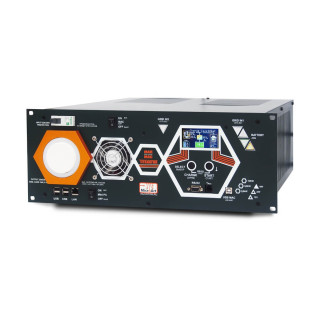

Инверторы МАП TITANATOR UPS в корпусе 19 дюймов
МАП TITANATOR UPS — трансформаторные инверторы-ИБП с чистой синусоидой, зарядом внешних АКБ и расширенной работой с сетью. Стоечная версия сочетает функции TITANATOR с корпусом 19 дюймов и быстрым переключением, ориентированным на UPS-применение.
TITANATOR UPS объединяет точное управление старшей серии с размещением в 19-дюймовой стойке. Его рассматривают для технических помещений, сложной электронной нагрузки и централизованного резерва, когда важны удобная компоновка и предсказуемая работа на резких изменениях тока.
3,5–20 кВт
Максимальная мощность
12 / 24 / 48 В
Батарейные версии
Параллельно / 3 фазы
Системная работа
19"
Корпус
Модельный ряд
Модельный ряд МАП TITANATOR UPS
Представленные варианты различаются мощностью, батарейным напряжением и исполнением. Ссылки на конкретные модели открываются в новом окне.
| Группа | Примеры моделей | Напряжение АКБ | Что учитывать |
|---|---|---|---|
| Модели в каталоге | TITANATOR UPS 3,5 кВт 12 В в корпусе 19 дюймов, TITANATOR UPS 7 кВт 48 В в корпусе 19 дюймов, TITANATOR UPS 20 кВт 48 В в корпусе 19 дюймов | 12, 24 или 48 В | Мощность, батарейную версию и высоту корпуса |
| Электронная нагрузка | Импульсные блоки и регулируемые потребители | Внешний батарейный банк | кВт, кВА, гармоники и кратковременные пики |
| Размещение | 19-дюймовая инженерная стойка | Силовые АКБ вне серверной части | Глубину, массу, вентиляцию и коммутацию |
| Масштабирование | Параллельный или трехфазный комплекс | Единая согласованная шина | Штатную связь, селективность и сервисный обход |
Число кВт в названии МАП в каталоге относится к максимальной мощности серии. Длительную номинальную мощность и условия пиковой перегрузки обязательно сверяйте в карточке и паспорте.
Подбор без догадок
Для каких задач выбирают TITANATOR UPS
Для стоечного проекта одинаково важны электрические параметры и физическая компоновка: тяжелый силовой блок нельзя выбирать только по фотографии лицевой панели.
Серверная и связь
Сначала определяют допустимый перерыв питания. Если он равен нулю, между критичной нагрузкой и МАП может понадобиться online-ИБП, даже при достаточной мощности TITANATOR.
Лаборатория и автоматика
Точная регулировка полезна при быстро меняющейся электронной нагрузке. Совместимость с измерительным и медицинским оборудованием подтверждают его документацией, а не общим названием серии.
Сервисная архитектура
В стойке предусматривают байпас, отключение батарей, доступ к клеммам и замену блока без опасных импровизаций. Эти элементы закладывают до монтажа.
Активная мощность описывает полезную работу, полная — ток силовой части, а размер в юнитах — только высоту оборудования. Для выбора дополнительно нужны глубина шкафа, масса, охлаждение и батарейная автономность.
Нагрузка и сеть
Трансформаторный запас нужно правильно прочитать
МАП выбирают за способность работать с бытовыми и тяжелыми пусковыми нагрузками, но ни одна серия не отменяет расчета двигателя, кабеля и батареи.
- Разделите длительную нагрузку и кратковременный пуск двигателей или трансформаторов.
- Сравнивайте номинальную, максимальную и пиковую мощность только в одинаковых режимах.
- Если нужен генератор, проверьте качество его напряжения, запас мощности и схему отдельного входа.
- Для трех фаз и параллельной работы используйте только разрешенную производителем конфигурацию и связь.
Батарейный банк
АКБ определяет ток и автономность
При одинаковой мощности переход с 12 на 48 В снижает ток примерно в четыре раза. Поэтому напряжение батарейной системы — одно из первых проектных решений.
- Выберите напряжение 12, 24 или 48 В, предусмотренное конкретной моделью МАП.
- Проверьте рекомендуемую минимальную емкость и допустимый зарядный ток по паспорту.
- Рассчитайте ток инвертора, сечение DC-кабелей и защиту каждой батарейной ветви.
- Для литиевой батареи согласуйте зарядные пределы и ток BMS; название химии само по себе недостаточно.
Перед заказом
Вопросы о МАП TITANATOR UPS
Подойдет ли TITANATOR UPS для серверной?
Может подойти после проверки времени переключения, мощности в кВт и кВА, стоечного пространства и батарейной автономии. Для нагрузки с требованием нулевого перерыва сравнивают online-топологию.
Чем TITANATOR UPS отличается от DOMINATOR UPS?
Оба имеют стоечное исполнение и расширенные системные режимы. TITANATOR ориентирован на более точное измерение и регулирование при сложной форме тока и тяжелых переходных процессах.
Можно ли считать его заменой online-ИБП?
Не автоматически. Для серверов и контроллеров сравнивают допустимый перерыв с паспортным временем переключения; при нулевом допуске используют схему непрерывного питания.
Что проверить в стойке до заказа?
Свободные юниты, полезную глубину, несущую способность, путь воздуха, радиус изгиба кабелей, расположение батарей и сервисного байпаса.
Как выбирать батареи для мощной стойки?
По требуемой энергии и току разряда. Для LiFePO4 проверяют предел BMS и связь, для свинцовых АКБ — допустимый разряд и влияние высокой мощности на доступную емкость.
Помощь RealSolar
Спроектируем систему на МАП TITANATOR UPS
Пришлите перечень оборудования с кВт и кВА, допустимый перерыв, автономность, размеры стойки и параметры АКБ. Сведем электрическую схему и компоновку в один проект.
