Комплектующие Deye
Датчики и комплектующие для инверторов Deye
Комплектующие Deye нужны не для увеличения мощности станции, а для корректного измерения потоков, ограничения экспорта и связи элементов системы. Совместимость определяется точной моделью инвертора и схемой подключения.

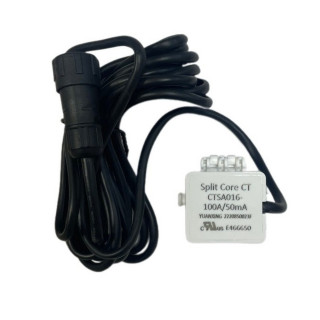

Сейчас в разделе представлен датчик переменного тока 100 А / 50 мА. Он измеряет ток в контролируемой линии и передает сигнал инвертору. Неверный коэффициент, направление или место установки приводит к неправильному расчету мощности и работе zero export.
100 А
Диапазон датчика
50 мА
Выходной сигнал
Zero export
Типовая задача
По модели
Проверка совместимости
Текущий ассортимент
Что делает датчик тока Deye
Это измерительный элемент системы управления, а не самостоятельный счетчик электроэнергии или защитный аппарат.
| Позиция | Назначение | Куда устанавливают | Что сверить |
|---|---|---|---|
| Deye 100 А / 50 мА | Измерение величины и направления переменного тока | В контролируемой точке AC-сети по схеме руководства | Совместимую модель, коэффициент, полярность и допустимый ток |
| Режим zero export | Ограничение нежелательной отдачи мощности во внешнюю сеть | В точке, где система видит общий импорт и экспорт объекта | Фазировку, направление стрелки и настройки инвертора |
| Мониторинг потока | Передача инвертору данных для расчета баланса | На соответствующей фазе или вводе | Что датчик охватывает все нужные проводники, кроме нейтрали по схеме |
Точный способ подключения берите из руководства инвертора. Нельзя выбирать датчик только по внешнему виду разъема.
Подбор без догадок
Три причины ошибок измерения
Большинство проблем проявляется не как отказ датчика, а как неверный знак или величина мощности в интерфейсе.
Перевернутое направление
Стрелка или маркировка датчика должна соответствовать направлению, указанному в схеме. При ошибке импорт и экспорт могут поменяться местами.
Неверная точка установки
Если датчик измеряет только часть нагрузок, инвертор принимает решение по неполной картине и не удерживает заданный баланс на вводе.
Несовместимый коэффициент
Инвертор должен быть рассчитан на выходной сигнал конкретного датчика. Одинаковая форма корпуса не подтверждает электрическую совместимость.
Он используется системой управления Deye. Учет для расчетов с энергоснабжающей организацией и аппараты защиты выполняют отдельные сертифицированные устройства по проекту.
Перед заказом
Нужны модель и схема
Чтобы подобрать комплектующее без возврата и переделки, достаточно заранее собрать точные исходные данные.
- Запишите полный индекс инвертора с шильдика, включая поколение и фазность.
- Укажите задачу: измерение, zero export, мониторинг или замена штатной детали.
- Приложите фото разъема и уже установленного датчика, если выполняется замена.
- Сообщите ток ввода и однофазная или трехфазная схема используется.
Монтаж
Проверяют направление и показания
После установки систему нельзя считать настроенной, пока измерение не сверено с реальной нагрузкой и направлением потока.
- Обесточьте цепь и выполняйте монтаж по правилам электробезопасности.
- Установите датчик в точке, указанной в схеме выбранного режима.
- Проверьте фазировку, полярность и коэффициент в настройках.
- Сравните показания Deye с включением известной нагрузки до ввода режима в эксплуатацию.
Перед заказом
Вопросы о датчиках Deye
Для чего нужен датчик тока Deye?
Он сообщает инвертору величину и направление мощности в контролируемой линии. Эти данные используются для отображения баланса и функций вроде ограничения экспорта.
Подойдет ли датчик 100 А / 50 мА к любому Deye?
Нет. Нужно проверить поддержку конкретной моделью, тип входа и коэффициент преобразования. Совместимость подтверждают по руководству инвертора.
Что будет, если поставить датчик наоборот?
Инвертор может принять импорт за экспорт и регулировать мощность в неверную сторону. После монтажа обязательно проверяют знак показаний на известной нагрузке.
Можно ли использовать его как счетчик электроэнергии?
Это измерительный трансформатор для системы управления. Он не заменяет коммерческий или контрольный счетчик с самостоятельным дисплеем и метрологическими характеристиками.
Где устанавливают датчик для zero export?
В точке, где он видит общий обмен объекта с внешней сетью, согласно схеме Deye. Для трех фаз могут потребоваться другой измерительный комплект и отдельная проверка фазировки.
Помощь RealSolar
Проверим совместимость по шильдику
Пришлите полную модель инвертора, фото разъема, схему объекта и задачу датчика. Подскажем подходящую позицию и контрольные проверки после монтажа.
