Гибридные и солнечные инверторы Hiden HS20
В разделе HS20 собраны несколько модификаций мощностью от 1 до 5 кВт: модели P с PWM-контроллером, версия PRO с MPPT и гибридная HS20-5048M. Их солнечные входы и сетевые функции различаются, поэтому суффикс модели нельзя опускать.
HS20 объединяет инвертор, заряд от сети и управление внешней батареей; у солнечных версий добавлен контроллер панелей. Это оборудование для резервной или автономной линии, но возможность подмешивания и отдачи энергии в сеть проверяют отдельно для каждой модификации.
1–5 кВт
Мощность моделей
12 / 24 / 48 В
Батарейная шина
PWM / MPPT
Разные контроллеры
P / PRO / M
Модификации
Модельный ряд
Модификации Hiden HS20
PWM и MPPT требуют разного подхода к строкам. Высоковольтную строку, рассчитанную на MPPT, нельзя подключать к PWM-входу.
| Модификация | Мощность и АКБ | Солнечный вход | Модели |
|---|---|---|---|
| HS20 P | 1 кВт / 12 В | PWM | HS20-1012P |

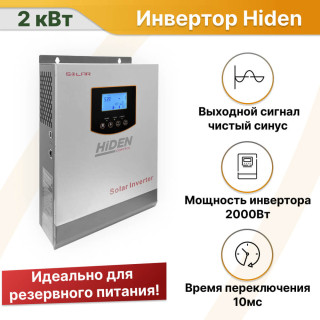

| HS20 P | 2–3 кВт / 24 В | PWM | HS20-2024P, HS20-3024P |

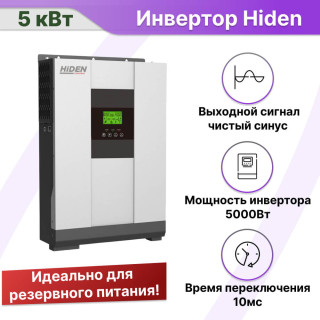

| HS20 P | 5 кВт / 48 В | PWM | HS20-5048P |

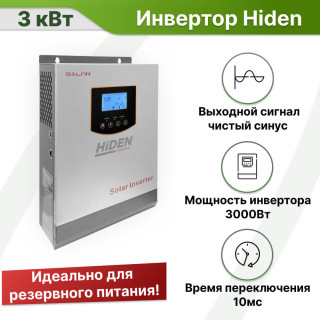

| HS20 PRO | 3 кВт / 24 В | MPPT | HS20-3024 PRO |
| HS20 M | 5 кВт / 48 В | Гибридный контроллер; пределы по паспорту | HS20-5048M |
Числа в названии модели не всегда описывают все электрические пределы. Перед проектированием сверяйте актуальный паспорт выбранной ревизии.
Подбор без догадок
PWM и MPPT проектируются по-разному
Тип контроллера определяет не только эффективность, но и допустимое соединение панелей.
PWM для низковольтной группы
Рабочее напряжение массива согласуют с батарейной системой. Большой запас по напряжению не превращается в дополнительную мощность и может быть недопустим.
MPPT для последовательной строки
Контроллер преобразует более высокое напряжение массива, но строка обязана оставаться в рабочем диапазоне и ниже предельного Voc на морозе.
Гибридный режим
Для HS20-5048M отдельно проверяют работу с сетью, приоритеты, возможное подмешивание и условия внешней отдачи. Эти функции нельзя переносить на всю серию HS20.
При переходе с PWM на MPPT обычно меняется последовательное и параллельное соединение модулей. Перед заменой инвертора строку пересчитывают полностью, включая морозный Voc и ток каждого входа.
Солнечные строки
PV-вход проверяют по трем пределам
Количество панелей определяют не делением общей мощности. Нужны электрические параметры каждого модуля и температурные условия объекта.
- Суммарное напряжение холостого хода строки проверяют с учетом его роста на морозе.
- Рабочее напряжение панелей должно попадать в диапазон MPPT выбранной модели.
- Ток каждой строки и входа не должен превышать паспортный предел инвертора.
- Для нескольких скатов проверяют число независимых MPPT и допустимую раскладку строк.
Аккумуляторы и сеть
Совместимость подтверждают по точной модификации
Одинаковый логотип на корпусе не гарантирует одинаковое напряжение батареи, число фаз, ток или сетевые функции.
- Номинальное напряжение АКБ должно соответствовать батарейной шине инвертора.
- Ток BMS или допустимый разрядный ток свинцовой батареи сверяют с нагрузкой и пусками.
- Напряжения и ток заряда задают по паспорту конкретной батареи, а не по общему названию химии.
- CAN/RS485-связь считают совместимой только при совпадении протокола, порта и кабеля.
