Напольные ИБП Hiden HPS20 для котла и насосов
Hiden HPS20 — линейно-интерактивные ИБП с чистой синусоидой, внешней батареей 12 В и мощностью 300, 600 или 1000 Вт. Их используют для длительного резерва котельного оборудования, автоматики, связи и небольшой бытовой нагрузки.
Напольный корпус удобен, когда рядом с котлом или щитом есть защищенное место для ИБП и аккумулятора. Мощность выбирают по всей резервной группе, а ток заряда — по емкости батареи и допустимому времени восстановления после отключения.
300 / 600 / 1000 Вт
Три уровня мощности
12 В
Внешняя батарея
Чистая синусоида
Форма выхода
Напольное
Размещение
Модельный ряд
Три модели HPS20
Для котельной важно учитывать одновременно работающие насосы и их запуск. Младшая модель подходит не каждому комплекту только потому, что котел потребляет мало.
| Модель | Мощность | Типовая нагрузка | Главная проверка |
|---|---|---|---|

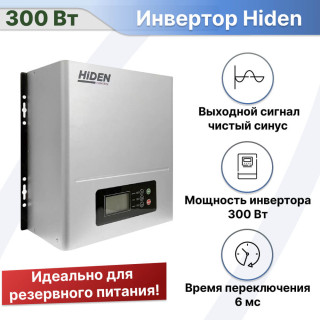

| HPS20-0312 | 300 Вт | Газовый котел, автоматика, один небольшой насос | Суммарный пуск и запас |

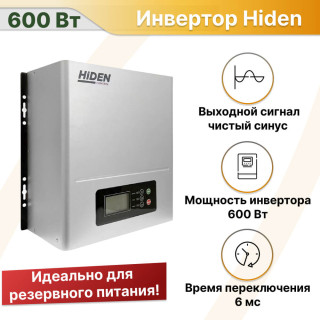

| HPS20-0612 | 600 Вт | Котел и несколько маломощных потребителей | Одновременную работу насосов |
| HPS20-1012 | 1000 Вт | Расширенная котельная или бытовая резервная группа | Пуск двигателя и емкость АКБ |
Номинальную мощность, перегрузочную способность, ток заряда и время переключения сверяйте по паспорту конкретной модели. Похожие корпуса не гарантируют одинаковые параметры.
Подбор без догадок
Выбор HPS20 для котельной
Ошибку чаще вызывает не рабочая мощность котла, а неучтенный насос или слишком маленькая батарея.
Сосчитайте всю котельную
Включите в список котел, циркуляционные насосы контуров, автоматику, приводы и систему удаленного контроля.
Проверьте фазозависимость
Некоторым котлам важны правильные фаза, нейтраль и заземление. Это проверяют в реальной схеме, особенно при автономном режиме.
Выберите ток заряда
Слишком малый ток долго восстанавливает емкую батарею, слишком большой может быть недопустим для АКБ. Настройку согласуют с паспортом батареи.
Если батарею нужно заряжать от панелей, используют отдельный совместимый контроллер и согласованную DC-схему. Подключать панели прямо к клеммам аккумулятора или ИБП нельзя.
Расчет резерва
Сначала нагрузка, затем аккумуляторы
Мощность ИБП отвечает за подключаемую нагрузку, а запас энергии батарей — за время автономной работы. Эти две величины рассчитывают отдельно.
- Составьте список потребителей и отметьте, какие из них работают одновременно.
- Для насосов, холодильников, компрессоров и инструмента отдельно учтите пусковой ток.
- Оставьте запас по длительной мощности, а не рассчитывайте систему на постоянную работу у предела.
- Если требуется резерв, заранее задайте желаемое время работы без внешней сети.
Подключение
Внешняя АКБ требует короткой защищенной линии
При низком напряжении батареи ток получается высоким. Сечение, наконечники и предохранитель влияют и на безопасность, и на способность ИБП запускать нагрузку.
- DC-кабели, автоматы и предохранители рассчитывают по максимальному току и длине линии.
- Защиту батарейной цепи размещают как можно ближе к аккумулятору или батарейному шкафу.
- Вход и выход 220/230 В подключают по схеме, исключающей встречную подачу напряжения в сеть.
- Соблюдают требования инструкции к вентиляции, температуре, заземлению и монтажным зазорам.
Перед заказом
Вопросы о Hiden HPS20
Какой HPS20 нужен для одного котла?
Измерьте или сложите мощность котла и всех насосов, затем проверьте пуск. HPS20-0312 может быть достаточен для простой системы, но сложная котельная потребует 600 или 1000 Вт.
Сколько аккумуляторов подключается?
Серия использует шину 12 В: это одна батарея 12 В или разрешенная параллельная группа одинаковых батарей. Последовательное соединение до 24 В к такой модели недопустимо.
Можно ли поставить HPS20 на стену?
Серия HPS20 рассчитана на напольное размещение. Для настенного монтажа предназначена ветка HPS20N; способ установки нельзя менять вопреки инструкции.
Запустит ли HPS20 холодильник?
Только после проверки пусковой мощности компрессора и перегрузочной способности выбранной модели. Для старого или мощного холодильника номинала 300 Вт часто недостаточно.
Какую емкость АКБ выбрать?
Ее рассчитывают по средней нагрузке и желаемому времени работы с учетом допустимой глубины разряда и потерь. Также проверяют, успеет ли встроенное зарядное устройство восстановить батарею.
