Online-ИБП Hiden Expert
Онлайн ИБП Hiden для серверной и ответственного оборудования
Online-ИБП Hiden используют двойное преобразование: нагрузка постоянно питается от сформированного инвертором напряжения. При пропадании сети не требуется переключать силовой тракт на батарею, поэтому пауза для подключенного оборудования отсутствует.
В разделе есть однофазные модели формата Rack/Tower от 2 до 10 кВт и трехфазные HR33015CL–HR33025CL мощностью 15–25 кВт. Для серверной важны не только кВт: учитывают полную мощность в кВА, коэффициент мощности нагрузки, байпас, батарейное исполнение и отвод тепла.
2–25 кВт
Мощность в разделе
Online
Двойное преобразование
1 / 3 фазы
Варианты подключения
Rack / Tower
Исполнение моделей
Модельный ряд
Online-ИБП Hiden по масштабу нагрузки
Модели группируются по фазности и мощности. Конкретный батарейный комплект и время автономии уточняют для выбранной конфигурации.
| Группа | Мощность | Фазы | Примеры |
|---|---|---|---|

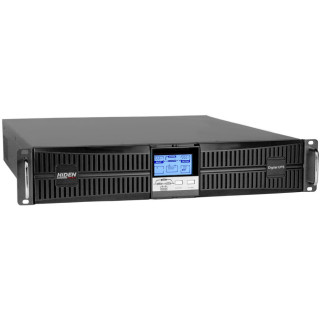

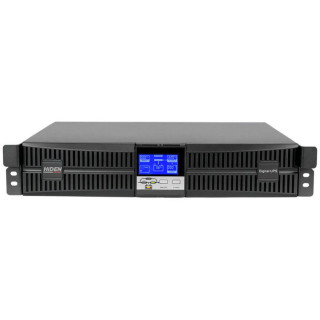

| UDC920 | 2–10 кВт | Одна фаза | UDC9202H-RT, UDC9206H-RT, UDC92010H-RT |

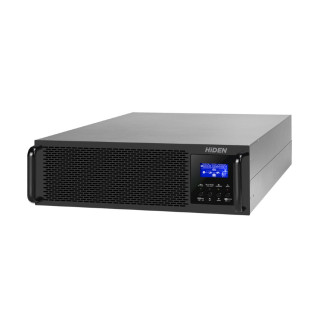

| KU9105 | 5 кВт | Одна фаза | KU9105-RT |

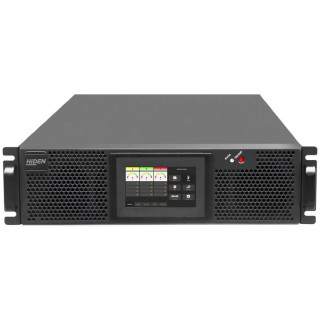

| HR330 | 15–25 кВт | Три фазы | HR33015CL, HR33020CL, HR33025CL |
Для нелинейной IT-нагрузки сравнивают активную мощность в кВт и полную в кВА. Оба предела ИБП должны соблюдаться одновременно.
Подбор без догадок
Что проверить кроме мощности серверов
Надежность online-системы зависит от эксплуатации, байпаса и батарей не меньше, чем от силового модуля.
Резервирование и байпас
Для обслуживания без отключения нагрузки нужен предусмотренный сервисный байпас. Его схема и блокировки должны исключать ошибочное соединение источников.
Тепло и вентиляция
Двойное преобразование постоянно создает потери. В серверной учитывают тепловыделение ИБП и зарядных устройств в расчете кондиционирования.
Батарейная автономия
Время определяют по фактической нагрузке и паспортным таблицам разряда. Для больших систем учитывают батарейные шкафы, защиту каждой ветви и контроль состояния.
Online-топология сохраняет непрерывность при переходе, но время работы задает батарея. Для длительного отключения нужны рассчитанный аккумуляторный банк и, при необходимости, генератор с корректной схемой байпаса.
Нагрузка
Считайте кВт, кВА и перспективу роста
Серверные блоки питания, системы хранения, сетевое и климатическое оборудование формируют разный профиль нагрузки. Резервируют только то, что действительно должно получать гарантированное питание.
- Измерьте активную и полную мощность в рабочем и пиковом режиме.
- Учтите планируемое расширение стоек и допустимую загрузку каждой фазы.
- Определите, какой перерыв выдерживают вспомогательные системы и климат.
- Задайте время, необходимое для запуска генератора или корректного завершения работы.
Инфраструктура
Online-ИБП проектируют вместе с серверной
Ввод, выход, байпас, батарейные шкафы, мониторинг и охлаждение должны быть согласованы. Установка одного блока без этой обвязки не создает отказоустойчивую систему.
- Проверьте фазность ввода и выхода, нейтраль и селективность защит.
- Предусмотрите сервисный доступ и безопасный ручной байпас.
- Рассчитайте вентиляцию с учетом постоянных потерь ИБП.
- Организуйте мониторинг событий, батарей и температуры помещения.
Перед заказом
Вопросы об online-ИБП Hiden
Почему у online-ИБП нет времени переключения?
Нагрузка постоянно питается от инверторного тракта. При пропадании входной сети меняется источник энергии на DC-шине, а выход продолжает формироваться без механического переключения.
Как выбрать между однофазной и трехфазной моделью?
Нужно знать ввод объекта и распределение нагрузки. Для трехфазной системы отдельно проверяют загрузку каждой фазы и допустимый перекос.
Что важнее — кВт или кВА?
Оба ограничения. КВт описывает активную мощность, кВА — полную. Подключенная нагрузка не должна превышать ни один паспортный предел.
Нужен ли внешний байпас?
Для обслуживания без отключения ответственной нагрузки он обычно необходим. Конкретная схема зависит от встроенного байпаса ИБП и требований объекта.
Как рассчитать батареи для серверной?
Берут фактическую нагрузку, требуемое время, напряжение DC-шины и паспортные таблицы батарей на нужной длительности разряда. Простого умножения ампер-часов недостаточно.
Помощь RealSolar
Рассчитаем online-систему целиком
Пришлите измеренную нагрузку в кВт и кВА, фазность, требуемую автономность, схему ввода и условия охлаждения. Подберем ИБП, батареи, байпас и мониторинг.
