МАП DOMINATOR UPS

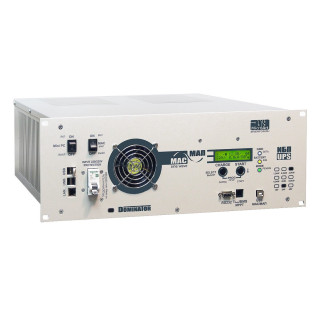

Инверторы МАП DOMINATOR UPS в корпусе 19 дюймов
МАП DOMINATOR UPS — трансформаторные инверторы-ИБП с чистой синусоидой, зарядом внешних АКБ и расширенной работой с сетью. Версия UPS переносит функции DOMINATOR в 19-дюймовый корпус для стойки.
DOMINATOR UPS рассчитан на ту же системную работу, что и обычный DOMINATOR, но силовой блок выполнен для инженерной стойки. Такое исполнение удобно, когда инвертор, коммутацию, связь и часть распределения нужно собрать в одном техническом шкафу.
3–20 кВт
Максимальная мощность
12 / 24 / 48 В
Батарейные версии
Параллельно / 3 фазы
Системная работа
19"
Корпус
Модельный ряд
Модельный ряд МАП DOMINATOR UPS
Представленные варианты различаются мощностью, батарейным напряжением и исполнением. Ссылки на конкретные модели открываются в новом окне.
| Группа | Примеры моделей | Напряжение АКБ | Что учитывать |
|---|---|---|---|
| Модели в каталоге | DOMINATOR UPS 3 кВт 12 В, DOMINATOR UPS 6 кВт 24 В, DOMINATOR UPS 15 кВт 48 В | 12, 24 или 48 В | Мощность и совместимость батарейной системы |
| Монтаж | 19-дюймовая стойка | Отдельный батарейный контур | Высоту, глубину, массу и доступ к разъемам |
| Резерв | Инвертор, заряд и автоматическое переключение | Внешние АКБ | Допустимый перерыв для подключенного оборудования |
| Комплекс | Подкачка, параллельная и трехфазная работа | По штатной схеме | Охлаждение шкафа, связь и сервисный доступ |
Число кВт в названии МАП в каталоге относится к максимальной мощности серии. Длительную номинальную мощность и условия пиковой перегрузки обязательно сверяйте в карточке и паспорте.
Подбор без догадок
Для каких задач выбирают DOMINATOR UPS
Стоечный корпус решает компоновку, но надежность комплекса определяют автономность, вентиляция, коммутация и допустимое время переключения.
Телекоммуникационный шкаф
Инвертор можно разместить рядом с сетевым и контрольным оборудованием. До заказа сверяют глубину стойки, массу, направление воздушного потока и запас места для обслуживания.
Инженерная автоматика
Чистая синусоида и внешний батарейный банк подходят для длительного резерва, если мощность, пуски и время переключения отвечают требованиям контроллеров и приводов.
Централизованная батарея
Емкость можно подобрать под заданное время работы, но ток разряда и заряд ограничивают аккумуляторы, BMS, кабели и аппараты защиты — не только сам инвертор.
DOMINATOR UPS остается инвертором с переключением режимов. Если оборудование требует питания без какого-либо перерыва, его требования сравнивают со временем переключения либо предусматривают отдельный online-ИБП.
Нагрузка и сеть
Трансформаторный запас нужно правильно прочитать
МАП выбирают за способность работать с бытовыми и тяжелыми пусковыми нагрузками, но ни одна серия не отменяет расчета двигателя, кабеля и батареи.
- Разделите длительную нагрузку и кратковременный пуск двигателей или трансформаторов.
- Сравнивайте номинальную, максимальную и пиковую мощность только в одинаковых режимах.
- Если нужен генератор, проверьте качество его напряжения, запас мощности и схему отдельного входа.
- Для трех фаз и параллельной работы используйте только разрешенную производителем конфигурацию и связь.
Батарейный банк
АКБ определяет ток и автономность
При одинаковой мощности переход с 12 на 48 В снижает ток примерно в четыре раза. Поэтому напряжение батарейной системы — одно из первых проектных решений.
- Выберите напряжение 12, 24 или 48 В, предусмотренное конкретной моделью МАП.
- Проверьте рекомендуемую минимальную емкость и допустимый зарядный ток по паспорту.
- Рассчитайте ток инвертора, сечение DC-кабелей и защиту каждой батарейной ветви.
- Для литиевой батареи согласуйте зарядные пределы и ток BMS; название химии само по себе недостаточно.
Перед заказом
Вопросы о МАП DOMINATOR UPS
Чем UPS-версия отличается от обычной?
Основное отличие — стоечный 19-дюймовый корпус и соответствующая коммутация. Системные функции DOMINATOR сохраняются.
В любую ли 19-дюймовую стойку войдет устройство?
Нет. Кроме ширины крепления важны высота в юнитах, полная глубина, масса, расположение кабелей и свободный путь для охлаждающего воздуха.
Это online-ИБП двойного преобразования?
Название UPS указывает на стоечное исполнение серии МАП, но не делает ее online-системой. Для чувствительной нагрузки обязательно сверяют топологию и время переключения.
Можно ли подключить внешний генератор?
Да, в предусмотренной схеме DOMINATOR. Проверяют мощность, качество напряжения, заземление нейтрали и суммарную нагрузку вместе с зарядом аккумуляторов.
Как рассчитать автономность стойки?
Суммируют реальное потребление оборудования, учитывают потери инвертора и допустимую глубину разряда АКБ. Номинальные ватты блоков питания обычно завышают фактическую нагрузку.
Помощь RealSolar
Спроектируем систему на МАП DOMINATOR UPS
Сообщите мощность стойки, допустимое время переключения, требуемую автономность, размеры шкафа и батареи. Проверим исполнение, компоновку, охлаждение и защиту.
