MUST Power PC18
MPPT-контроллеры для системы с большим солнечным массивом
В этом разделе — три контроллера MUST Power PC18-6015F, PC18-8015F и PC18-10015F. Они отличаются допустимым током заряда: 60, 80 и 100 А. Такая линейка нужна, когда небольшой контроллер уже ограничивает работу солнечных панелей.
Число ампер помогает выбрать класс устройства, но не отвечает на главный вопрос: выдержит ли выбранная модель именно вашу цепочку панелей и подходит ли её профиль заряда аккумулятору.
MPPT
Тип
60 / 80 / 100 А
Ток
PC18-…15F
Модели
Сначала ограничения входа
Как не ошибиться с серией PC18
У MPPT-контроллера есть рабочий диапазон напряжения солнечных панелей и предельно допустимый вход. Это разные величины. Панели должны попадать в рабочий диапазон во время генерации, а их напряжение холостого хода не должно превысить предел даже в самый холодный ожидаемый день.
У PC18-…15F допустимая мощность массива зависит от напряжения батарейной системы. Поэтому надпись «до 3,7 кВт» или «до 6 кВт» на товарной карточке нельзя переносить на любой вариант подключения АКБ. Сравните мощность и напряжение по строке паспорта для вашей системы 12, 24, 36 или 48 В.
Ещё одна ловушка — похожие названия PC18-…15F и PC18-…25F. Это разные исполнения с разными пределами входа. Если вы уже рассчитывали солнечную цепочку под другую модификацию, расчёт нужно повторить, а не ориентироваться только на ток 60, 80 или 100 А.
Для литиевой батареи проверьте, можно ли выставить требуемые ей напряжения и режим заряда. Совпадения по номинальному напряжению АКБ недостаточно; требования BMS тоже имеют значение.
В каталоге
Три модели в каталоге
Модели перечислены по току заряда. Остальные параметры сверяйте по паспорту точной модификации.
PC18-6015F — 60 А
Начальная модель этой тройки для системы, где нужен большой ток заряда и MPPT.
PC18-8015F — 80 А
Следующая ступень по допустимому току. Проверьте мощность массива при напряжении вашей АКБ.

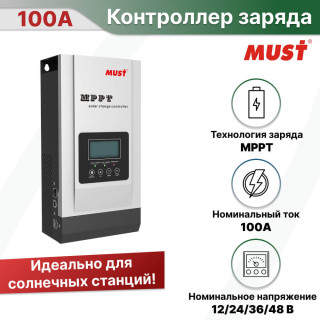

PC18-10015F — 100 А
Старшая модель PC18-…15F в разделе. Схему панелей подбирайте по её собственным входным пределам.
Производитель выпускает и другие варианты PC18. Не подставляйте характеристики похожей модели или более новой версии в расчёт для 6015F, 8015F и 10015F.
Параметры системы
Что нужно для расчёта
- Напряжение и тип аккумулятора, допустимый ток его заряда.
- Количество панелей, их Voc, Vmp, мощность и схема соединения.
- Минимальная температура и рассчитанное для неё Voc всей цепочки.
Без сюрпризов при монтаже
Что сверить перед монтажом
- Рабочий диапазон MPPT и абсолютный предел входного напряжения.
- Допустимую мощность массива при вашем напряжении АКБ.
- Профиль заряда, вентиляцию, кабель и внешнюю защиту по инструкции 15F.
Частые вопросы
Вопросы по MUST PC18
Можно ли подключить массив на 6 кВт к любой модели PC18-…15F?
Нет. Допустимая мощность зависит и от модели, и от напряжения АКБ. Смотрите соответствующую строку паспорта для вашей системы.
Подойдёт ли расчёт для PC18-…25F к модели …15F?
Нет. У модификаций различаются параметры входа. Для 15F пересчитайте напряжение и мощность массива по её документации.
