Стоечные ИБП Hiden HS25 5 кВт для внешней АКБ 48 В

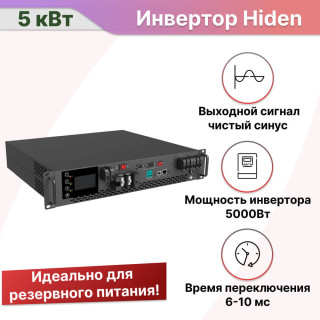

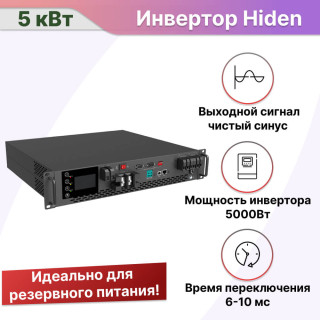

Hiden HS25-5048 и HS25-5048RM — однофазные линейно-интерактивные ИБП 5 кВт в корпусе 2U для 19-дюймовой стойки. Оба работают с внешним батарейным банком 48 В и поддерживают параллельную конфигурацию, но отличаются солнечным контроллером.
HS25-5048 соответствует стоечному исполнению гибридной HS20-5048M и имеет солнечный вход. HS25-5048RM предназначен для резервного питания без встроенного солнечного контроллера. Перед заказом это различие важнее небольшого внешнего сходства моделей.
5 кВт
Номинальная мощность
48 В
Внешний батарейный банк
2U / 19"
Стоечный корпус
До 3 устройств
Параллельная система
Модельный ряд
Две версии Hiden HS25
Обе модели предназначены для стойки и внешних АКБ, но солнечную часть нужно выбирать осознанно.
| Модель | Солнечный контроллер | Параллельная работа | Когда выбирать |
|---|---|---|---|
| HS25-5048 | Есть; параметры PV по паспорту | Встроенная плата | Нужны резерв и прямое использование солнечной энергии |
| HS25-5048RM | Нет | Встроенная плата | Нужен стоечный ИБП без подключения панелей |
| Параллельная система | Зависит от выбранной версии | До трех совместимых устройств | Увеличение мощности или трехфазная конфигурация по руководству |
Номинальную мощность, перегрузочную способность, ток заряда и время переключения сверяйте по паспорту конкретной модели. Похожие корпуса не гарантируют одинаковые параметры.
Подбор без догадок
Стоечный формат требует инженерной подготовки
Корпус 2U удобен для телеком-узла, но батареи, тепло и коммутация занимают отдельное место.
Глубина и вентиляция стойки
Проверьте глубину корпуса, направление воздушного потока и свободное пространство. Плотная стойка без отвода тепла снижает надежность.
Общий батарейный банк
В параллельной конфигурации батарея и DC-шины должны выдерживать суммарный ток всех ИБП. Кабели и защита рассчитываются уже на систему, а не на один блок.
Одна или три фазы
Параллельная плата позволяет строить предусмотренные производителем конфигурации. Порядок соединения и настройки выполняют строго по руководству.
Версия HS25-5048 имеет солнечный контроллер, а HS25-5048RM — нет. Если панели не планируются, дополнительный PV-тракт не нужен; если планируются, отсутствие контроллера нельзя компенсировать настройкой.
Расчет резерва
Сначала нагрузка, затем аккумуляторы
Мощность ИБП отвечает за подключаемую нагрузку, а запас энергии батарей — за время автономной работы. Эти две величины рассчитывают отдельно.
- Составьте список потребителей и отметьте, какие из них работают одновременно.
- Для насосов, холодильников, компрессоров и инструмента отдельно учтите пусковой ток.
- Оставьте запас по длительной мощности, а не рассчитывайте систему на постоянную работу у предела.
- Если требуется резерв, заранее задайте желаемое время работы без внешней сети.
Подключение
Внешняя АКБ требует короткой защищенной линии
При низком напряжении батареи ток получается высоким. Сечение, наконечники и предохранитель влияют и на безопасность, и на способность ИБП запускать нагрузку.
- DC-кабели, автоматы и предохранители рассчитывают по максимальному току и длине линии.
- Защиту батарейной цепи размещают как можно ближе к аккумулятору или батарейному шкафу.
- Вход и выход 220/230 В подключают по схеме, исключающей встречную подачу напряжения в сеть.
- Соблюдают требования инструкции к вентиляции, температуре, заземлению и монтажным зазорам.
Перед заказом
Вопросы о Hiden HS25
Чем HS25-5048 отличается от HS25-5048RM?
Главное отличие — наличие встроенного солнечного контроллера у HS25-5048. HS25-5048RM рассчитан на резерв от сети и внешней батареи без прямого PV-входа.
Можно ли установить HS25 не в стойку?
Нужно соблюдать предусмотренную ориентацию, опору и вентиляцию. Корпус рассчитан на 19-дюймовое стоечное размещение; альтернативный монтаж согласуют с документацией.
Как увеличить мощность до 15 кВт?
Используют до трех совместимых устройств с штатной параллельной связью и общей батарейной системой по инструкции. Это не просто соединение выходов проводами.
Какая батарея нужна?
Требуется банк 48 В с достаточной емкостью и током. При нескольких ИБП BMS или свинцовая сборка должна выдерживать их суммарную нагрузку.
Подойдет ли HS25 для серверов?
Да, если оборудование допускает время переключения линейно-интерактивной топологии. Для нагрузки, которой нужен нулевой перерыв, сравнивают online-ИБП двойного преобразования.
