КЭС МикроАрт
Контроллер КЭС выбирают под конкретную схему панелей
В разделе МикроАрт собраны MPPT-контроллеры КЭС, PRO и DOMINATOR. Они работают между солнечным массивом и аккумулятором, управляя зарядом. Здесь особенно важно не спутать похожие обозначения моделей: у них разные входные пределы и допустимый ток.
Если станция уже построена на оборудовании МикроАрт, всё равно начинайте подбор с панелей и АКБ. Совпадение марки не заменяет проверку напряжения солнечной цепочки и профиля заряда батареи.
MPPT
Тип
4 модели
Каталог
КЭС / PRO / DOMINATOR
Серии
Без процентов «на глаз»
Что меняется от модели к модели
У MPPT-контроллера есть два важных ограничения со стороны панелей: диапазон, в котором он ищет рабочую точку, и максимально допустимое напряжение входа. Если панели соединены последовательно, их Voc складывается. На морозе он вырастает, поэтому расчёт делают для минимальной температуры, а не для хорошего летнего дня.
В обозначениях КЭС встречаются числа 100/20, 200/60, 200/100 и 250/60. Похожий корпус или близкая цена не делают эти модели взаимозаменяемыми. Смотрите паспорт именно той модификации, которую собираетесь купить: входное напряжение, ток заряда, напряжение аккумуляторной системы и дополнительные настройки.
От MPPT иногда ждут гарантированные 30% прибавки к выработке. Так не бывает: контроллер помогает использовать рабочую точку панелей, а результат зависит от модулей, температуры, освещённости и схемы соединения.
Если аккумулятор литиевый, отдельно сверьте настройки заряда и поведение BMS с инструкцией контроллера. Для свинцово-кислотной батареи также важны правильный профиль и температурные условия эксплуатации.
В каталоге
КЭС в каталоге RealSolar
Названия помогут найти нужную карточку, но окончательный расчёт делайте по паспорту точной модели.
КЭС MPPT 100/20
Модель для сравнительно небольшой системы. Проверьте параметры солнечного входа и АКБ.

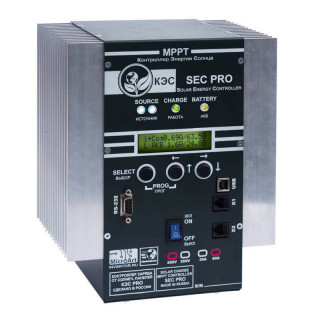

КЭС PRO MPPT 200/60
Другой класс входа и тока заряда; не подменяйте её паспорт характеристиками DOMINATOR.

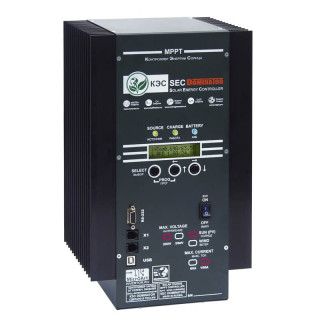

КЭС DOMINATOR MPPT 200/100
Вариант с большим номинальным током заряда в линейке DOMINATOR.

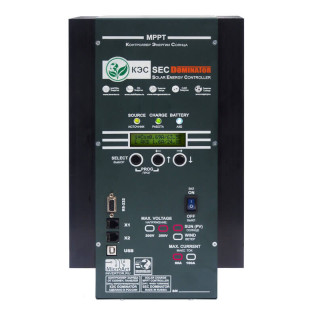

КЭС DOMINATOR MPPT 250/60
Другая модификация DOMINATOR. Перед заказом проверьте паспорт и точную маркировку поставки.
Маркировка модели — не замена паспорту. Для КЭС DOMINATOR 250/60 особенно важно сверить характеристики той ревизии, которую вы покупаете.
Параметры системы
Данные для выбора
- Тип и напряжение АКБ, допустимый ток заряда.
- Модель, количество, Voc, Vmp и мощность солнечных панелей.
- Схема соединения панелей и минимальная температура эксплуатации.
Без сюрпризов при монтаже
Перед подключением
- Сверьте предел входа с Voc массива на морозе.
- Уточните требования к кабелю, защитным аппаратам и месту установки.
- Не переносите настройки одной версии КЭС на другую без проверки инструкции.
Частые вопросы
Вопросы по КЭС МикроАрт
Можно ли заменить КЭС 200/60 на 250/60 без пересчёта панелей?
Нет. Для другой модификации нужно снова проверить рабочий диапазон и предельное напряжение входа, а также допустимый ток заряда АКБ.
Подойдёт ли КЭС для литиевого аккумулятора?
Это зависит от точной модели, её настроек и требований батареи. Сверьте напряжения и алгоритм заряда с паспортом АКБ и работой BMS.
Подбор RealSolar
Проверим совместимость до заказа
Пришлите схему солнечных панелей и маркировку аккумулятора. Подберём КЭС по паспортным входным пределам и режиму заряда.
