Delta SmartWatt
PWM или MPPT: два пути к одной задаче
Контроллер Delta SmartWatt управляет зарядом аккумулятора от солнечных панелей. В этом разделе рядом стоят простые PWM-модели и MPPT-контроллеры. Выбор между ними зависит прежде всего от того, как собраны панели и какое напряжение у аккумулятора.
Если система уже есть, запишите параметры панелей и АКБ до покупки. Это быстрее и надёжнее, чем ориентироваться только на число ампер в названии контроллера.
PWM и MPPT
Типы
10–60 А
Ток
12–48 В
АКБ
Разница без рекламы
Когда достаточно PWM, а когда нужен MPPT
Для небольшой дачной системы PWM часто оказывается самым разумным вариантом: панель подобрана под напряжение АКБ, схема проста, лишних настроек не нужно. PWM не умеет превращать повышенное напряжение панелей в дополнительный ток заряда, поэтому совместимость солнечного модуля с батареей здесь особенно важна.
MPPT полезен, когда хочется иначе соединить панели или получить больше свободы по их рабочему напряжению. Он отслеживает точку максимальной мощности массива и преобразует энергию для заряда аккумулятора. Насколько это даст больше выработки по сравнению с PWM, заранее в процентах не скажешь: всё зависит от конкретных панелей, температуры и освещённости.
У Delta есть модели с разным током заряда и напряжением батарейной системы. Например, компактные MPPT 24-й серии рассчитаны на системы 12/24 В, а MPPT 4860 — также на 36/48 В. Но даже внутри одной технологии предел входного напряжения и допустимая мощность массива отличаются: сравнивать нужно паспорт выбранной модели.
В каталоге
С чего начать в каталоге Delta
Здесь удобнее сначала выбрать технологию, а уже внутри неё — ток и размер солнечного массива.

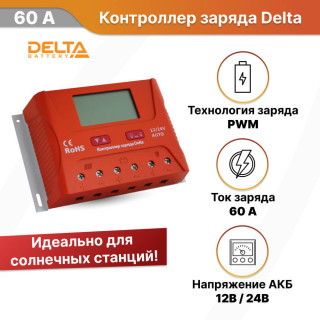

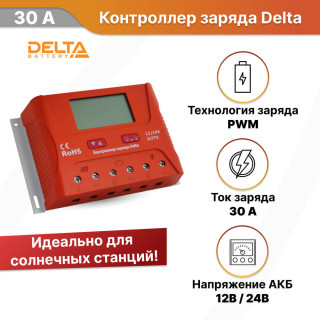

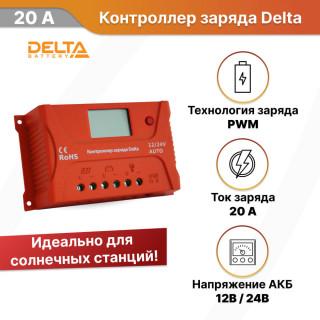

PWM Delta SmartWatt
Контроллеры на 10–60 А для простых систем 12/24 В с подходящими по напряжению панелями.

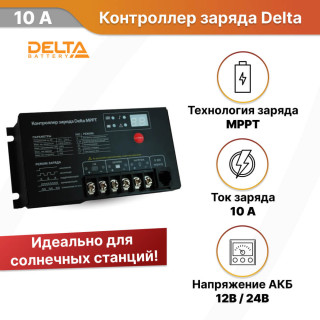

MPPT Delta SmartWatt
Модели для систем 12/24 В и контроллер MPPT 4860, рассчитанный также на 36/48 В.
MPPT 4860
Вариант, когда требуется более высокий ток заряда или батарейная система 36/48 В. Схему панелей сверяйте с паспортом.
В разделе MPPT есть также кабель и устройства мониторинга. Совместимость аксессуара проверяйте по точной модели контроллера, а не только по названию серии.
Параметры системы
Три числа, с которых начать
- Напряжение и допустимый ток заряда аккумулятора.
- Мощность, Voc и Vmp каждой панели, а также схема их соединения.
- Напряжение цепочки панелей на минимальной температуре в вашем регионе.
Без сюрпризов при монтаже
Что проверить отдельно
- Допустимую мощность панелей для выбранного напряжения АКБ.
- Профиль заряда для вашей химии батареи; LiFePO₄ не считать совместимой автоматически.
- Место установки, кабель и внешнюю защиту по инструкции конкретной модели.
Частые вопросы
Вопросы по Delta SmartWatt
Можно ли заменить PWM на MPPT без изменения панелей?
Иногда да, но сперва проверьте напряжение холостого хода и рабочее напряжение существующей цепочки панелей, затем — пределы входа выбранного MPPT.
Почему два контроллера на 60 А могут требовать разные панели?
Ток заряда — только один параметр. Отличаются допустимое входное напряжение, рабочий диапазон и мощность массива при конкретном напряжении АКБ.
Подбор RealSolar
Проверим совместимость до заказа
Пришлите модель аккумулятора и маркировку панелей. Сравним PWM и MPPT под вашу схему, без обещаний универсального процента прироста.
