Hiden Control HPS30
Трансформаторные ИБП Hiden HPS30 для дома и насосного оборудования
Hiden HPS30 — однофазные ИБП с внешними аккумуляторами и трансформаторной силовой частью. В каталоге представлены модели мощностью от 1,5 до 6 кВт для систем 12, 24 и 48 В.
Серию рассматривают для нагрузки с заметным пуском: холодильников, насосов водоснабжения, циркуляционных насосов, ворот, мастерской и резервной группы дома. Трансформатор помогает переносить кратковременную перегрузку, но допустимый пуск все равно проверяют по паспорту выбранной модели.
1,5–6 кВт
Диапазон мощности
12 / 24 / 48 В
Батарейные системы
Трансформатор
Силовая топология
Внешняя АКБ
Запас энергии
Модельный ряд
HPS30 по мощности и напряжению батареи
С ростом мощности серия переходит на более высокое напряжение АКБ, чтобы не увеличивать ток до непрактичных значений.
| Модель | Мощность | АКБ | Когда рассматривать |
|---|---|---|---|

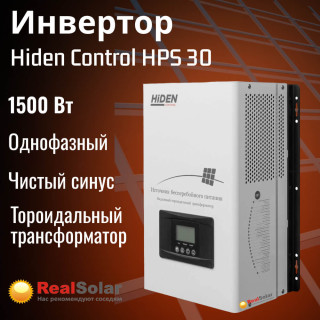

| HPS30-1512 | 1,5 кВт | 12 В | Котельная и небольшая резервная группа с пусковой нагрузкой |

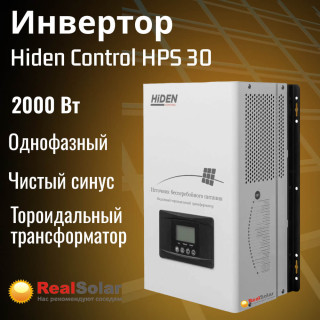

| HPS30-2012 | 2 кВт | 12 В | Насос, холодильник, автоматика и освещение после расчета одновременности |

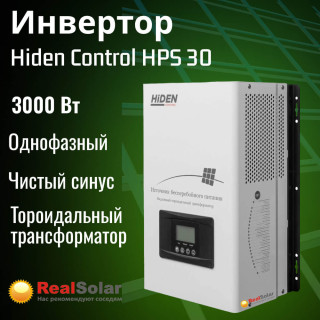

| HPS30-3024 | 3 кВт | 24 В | Расширенный бытовой резерв |
| HPS30-5048 | 5 кВт | 48 В | Резерв дома или мастерской |

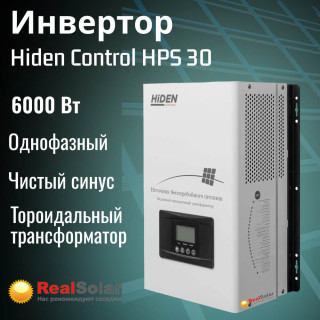

| HPS30-6048 | 6 кВт | 48 В | Мощная выделенная группа с несколькими потребителями |
Номинальную мощность, перегрузочную способность, ток заряда и время переключения сверяйте по паспорту конкретной модели. Похожие корпуса не гарантируют одинаковые параметры.
Подбор без догадок
Почему напряжение АКБ растет вместе с мощностью
Одинаковая выходная мощность при 48 В требует примерно в четыре раза меньшего тока, чем при 12 В. Это упрощает кабели и снижает потери.
12 В для 1,5–2 кВт
Схема остается простой, но ток уже велик. Короткие кабели, качественная обжимка и защита рядом с батареей обязательны.
24 В для 3 кВт
Обычно используют две одинаковые 12-вольтовые батареи последовательно. Их емкость и состояние должны совпадать.
48 В для 5–6 кВт
Четыре 12-вольтовые батареи или готовая 48-вольтовая система должны выдерживать рабочий и пусковой ток инвертора.
В актуальных исполнениях HPS30 доступны настройки для разных типов АКБ, но параметры и прошивки менялись. Перед подключением LiFePO4 сверяют руководство именно поставляемой модели, предел тока BMS и напряжения заряда.
Расчет резерва
Сначала нагрузка, затем аккумуляторы
Мощность ИБП отвечает за подключаемую нагрузку, а запас энергии батарей — за время автономной работы. Эти две величины рассчитывают отдельно.
- Составьте список потребителей и отметьте, какие из них работают одновременно.
- Для насосов, холодильников, компрессоров и инструмента отдельно учтите пусковой ток.
- Оставьте запас по длительной мощности, а не рассчитывайте систему на постоянную работу у предела.
- Если требуется резерв, заранее задайте желаемое время работы без внешней сети.
Подключение
Внешняя АКБ требует короткой защищенной линии
При низком напряжении батареи ток получается высоким. Сечение, наконечники и предохранитель влияют и на безопасность, и на способность ИБП запускать нагрузку.
- DC-кабели, автоматы и предохранители рассчитывают по максимальному току и длине линии.
- Защиту батарейной цепи размещают как можно ближе к аккумулятору или батарейному шкафу.
- Вход и выход 220/230 В подключают по схеме, исключающей встречную подачу напряжения в сеть.
- Соблюдают требования инструкции к вентиляции, температуре, заземлению и монтажным зазорам.
Перед заказом
Вопросы о Hiden HPS30
Чем HPS30 отличается от HPS20?
HPS30 охватывает большую мощность и разные батарейные напряжения, а трансформаторная силовая часть рассчитана на более тяжелые нагрузки. Для одного небольшого котла HPS20 может быть рациональнее.
Как выбрать 12, 24 или 48 В?
Напряжение уже задано конкретной моделью ИБП. Батарейный банк собирают под него; подключать 24-вольтовую сборку к модели 12 В или наоборот нельзя.
Запустит ли HPS30 скважинный насос?
Это возможно при достаточной перегрузочной способности, но нужно знать пусковой ток и длительность запуска. Для тяжелого насоса также проверяют падение напряжения на батарее и кабелях.
Можно ли использовать HPS30 с солнечными панелями?
Встроенного PV-входа у этой серии нет. Солнечный заряд организуют отдельным контроллером, совместимым с батарейным банком и общей схемой.
Почему важен ток зарядного устройства?
Он определяет, как быстро батарея восстановится после отключения. Ток должен укладываться в допустимый режим АКБ; слишком медленный заряд может не успеть до следующей аварии сети.
Помощь RealSolar
Проверим пусковую нагрузку до выбора HPS30
Пришлите список приборов, данные двигателей, длительность отключений и желаемый состав резерва. Рассчитаем мощность, батарейное напряжение, емкость и DC-защиту.
