Аккумуляторные перемычки для батарейных банков 12, 24 и 48 В

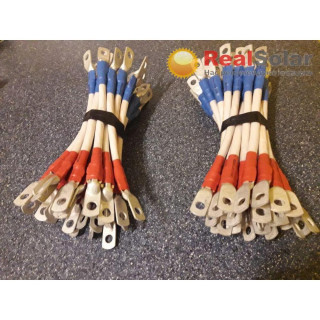

Аккумуляторная перемычка соединяет батареи последовательно или параллельно и передает весь ток системы. В каталоге RealSolar есть готовые медные кабели сечением 16, 25, 35, 50 и 70 мм² длиной от 250 до 1500 мм.
Выбирать перемычку только по расстоянию между клеммами нельзя. Сечение зависит от длительного и пикового тока, допустимого падения напряжения, температуры и способа прокладки. Наконечники должны подходить к шпилькам аккумулятора и не создавать механическое напряжение на выводах.
16–70 мм²
Сечения кабеля
250–1500 мм
Стандартные длины
Медь
Токопроводящая жила
Подбор по току
Главное правило
Ассортимент
Размеры готовых перемычек
В каждой группе доступны несколько длин. Ссылка ведет на пример; остальные варианты можно выбрать фильтром категории.
| Сечение | Длины | Когда рассматривают | Пример товара |
|---|---|---|---|
| 16 мм² | 250–1500 мм | Небольшие токи и короткие соединения после расчета | 250 мм |
| 25 мм² | 250–1500 мм | Средние токи; проверка нагрева и падения | 500 мм |
| 35 мм² | 250–1500 мм | ИБП и инверторы с заметной нагрузкой | 750 мм |
| 50 мм² | 250–1500 мм | Высокие токи и более длинная трасса | 1000 мм |
| 70 мм² | 250–1500 мм | Мощные низковольтные системы после расчета | 1500 мм |
Размеры и сечение в названии товара не заменяют расчет допустимого тока. Окончательный выбор зависит от схемы, условий монтажа и требований оборудования.
Подбор без догадок
Что определяет размер кабеля
Для одной мощности ток в системе 12 В примерно вдвое выше, чем в 24 В, и вчетверо выше, чем в 48 В. Поэтому низковольтные банки особенно требовательны к кабелю.
Длительный ток
Кабель должен выдерживать нагрузку без опасного нагрева с учетом температуры и способа прокладки.
Пусковой ток
Насосы, компрессоры и инверторы кратковременно нагружают соединения сильнее. Пик проверяют вместе с автоматом и BMS.
Длина цепи
Чем длиннее провод, тем больше падение напряжения. Учитывают полный путь тока, а не только одну перемычку между соседними батареями.
Большое сечение не исправляет неподходящий наконечник, слабую опрессовку, грязную клемму или слишком длинную незащищенную линию. Качество соединения проверяют так же тщательно, как сам кабель.
Подбор
Симметричные соединения
В параллельных ветвях ток должен распределяться равномерно. Для этого используют одинаковые длины и сечения, правильную точку общего подключения и отдельную защиту каждой ветви.
- Измерьте фактическую трассу без натяга и острых перегибов.
- Задайте рабочий и пиковый ток системы.
- Выберите допустимое падение напряжения.
- Проверьте диаметр отверстия и форму наконечника.
Монтаж
Надежный контакт
Перед работой отключают все источники заряда и нагрузку. Клеммы очищают, затягивают моментом из инструкции и защищают от случайного короткого замыкания.
- Не укладывайте кабель на острые кромки и горячие поверхности.
- Не подтачивайте наконечник под неподходящую шпильку.
- Установите защиту как можно ближе к источнику энергии.
- После пуска проверьте нагрев соединений под рабочей нагрузкой.
Перед заказом
Вопросы об аккумуляторных перемычках
Какое сечение нужно для инвертора?
Его рассчитывают по максимальному длительному и пиковому току, длине полного пути, способу прокладки и допустимому падению напряжения. Мощность инвертора без напряжения батарейной шины недостаточна для выбора.
Можно ли поставить перемычки разной длины?
В одной последовательной цепочке это иногда неизбежно, но в параллельных ветвях сопротивление пути должно быть симметричным. Используют одинаковые сечения и по возможности одинаковые длины.
Почему греется клемма, а не кабель?
Частая причина — высокое переходное сопротивление: слабая затяжка, окисление, неправильная опрессовка или несовпадающий наконечник. Соединение нужно обесточить и исправить.
Нужно ли ставить предохранитель на каждую ветвь?
В параллельном батарейном банке отдельная защита ветвей обычно необходима, но точную схему и номиналы определяет проект с учетом токов и требований оборудования.
Можно ли соединять алюминиевую и медную шину напрямую?
Прямой контакт разных металлов требует специальных переходных решений и защиты от электрохимической коррозии. Случайное соединение без подходящей арматуры недопустимо.
Помощь RealSolar
Рассчитаем перемычки и защиту
Пришлите напряжение банка, мощность инвертора, число батарей, схему соединения и расстояния. Подберем сечение, длину, наконечники и номиналы защиты.
