Автоматы постоянного тока

Автоматы постоянного тока (DC) — обязательный элемент защиты цепей между солнечными панелями, контроллерами заряда, аккумуляторами и инверторами в любой современной солнечной электростанции. Правильно подобранный автомат защищает оборудование от коротких замыканий и перегрузок, позволяет безопасно отключать участки цепи для обслуживания и повышает общую надежность системы.

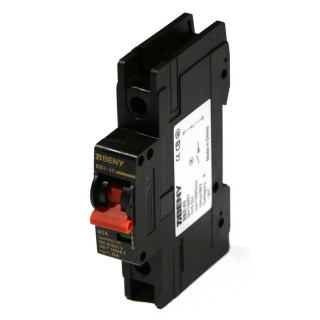

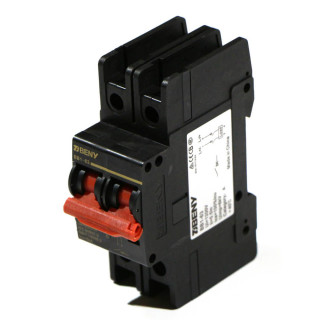

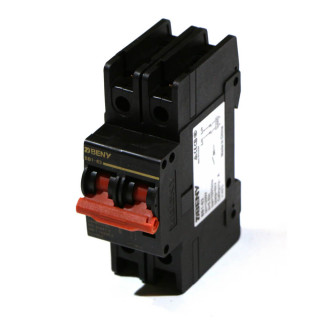

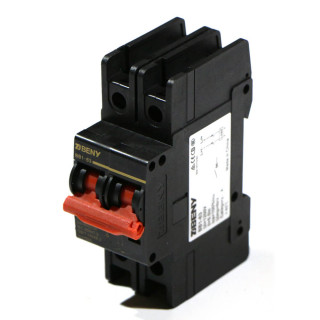

Что такое автоматы DC для СЭС

Автоматический выключатель постоянного тока предназначен для работы именно в DC-цепях с повышенным напряжением и токами, характерными для солнечных фотомодулей и аккумуляторных батарей. В отличие от обычных бытовых автоматов переменного тока, такие устройства имеют специальную дугогасительную систему и полярность, рассчитаны на напряжения до 600–1000 В DC и устойчивы к длительным постоянным нагрузкам.

В солнечных системах автоматы DC устанавливаются на стороне панелей (стринг‑защита), между солнечными контроллерами и АКБ, а также в линиях постоянного тока к инверторам, обеспечивая селективную защиту каждого участка. Это снижает риск пожара, повреждения дорогостоящего оборудования и позволяет быстро локализовать аварийный участок без отключения всей станции.

Применение с солнечными контроллерами

В цепи «солнечные панели → контроллер заряда» автоматы постоянного тока выполняют сразу две ключевые функции: защиту от токов короткого замыкания и удобное коммутационное отключение строк панелей. При возникновении перегрузки или замыкания в проводке, соединительных коробках или самом контроллере автомат размыкает цепь, предотвращая перегрев кабеля и повреждение входных каскадов устройства.

На практике автоматы DC устанавливают:

• на каждую солнечную строку (или группу строк) на входе контроллера;

• на общий DC‑шину перед несколькими контроллерами при параллельном включении;

• на стороне АКБ, чтобы защитить контроллер и кабели при обратных токах и внутренних неисправностях.

Такая конфигурация особенно актуальна для автономных и гибридных станций в загородных домах, где контроллеры работают круглосуточно, а доступ к щиту должен быть безопасным и интуитивно понятным. Наличие отдельных автоматов позволяет быстро отключить нужный контур для обслуживания контроллера или панелей, не затрагивая остальную систему.

Роль в солнечных электростанциях

В фотоэлектрических станциях, как частных, так и коммерческих, DC‑автоматы включаются в состав щитов защитной автоматики, PV‑комбайнеров и распределительных боксов. Они защищают:

• входы инверторов от коротких замыканий на стороне панелей и АКБ;

• аккумуляторные линии большой мощности (50–250 А и выше);

• магистральные кабели постоянного тока протяженных трасс между генерацией и инверторными.

Для средних и крупных СЭС критичны параметры номинального тока, напряжения и отключающей способности автомата: устройства подбираются с запасом по току (обычно коэффициент 1,25 от максимального рабочего) и с отключающей способностью, превышающей возможный ток короткого замыкания. Это гарантирует корректное срабатывание автомата без «залипания» контактов и обеспечивает сохранность оборудования даже при серьезных авариях.

Дополнительно важна кривая срабатывания (тип B или C): для небольших домашних и дачных СЭС чаще выбирают более чувствительные характеристики, а для мощных промышленных инверторов и длинных линий — автоматы с допуском кратковременных пусковых токов. Грамотно спроектированная система DC‑защиты продлевает ресурс инверторов, контроллеров и кабельной сети, снижает простои и уменьшает риск дорогостоящих ремонтов.

Особенности выбора автоматов DC

При подборе автоматов постоянного тока для солнечных контроллеров и электростанций учитывают несколько ключевых параметров. Основные из них:

• Номинальный ток: рассчитывается по мощности устройства или строки и напряжению системы, умноженным на коэффициент запаса; при этом важно, чтобы автомат не срабатывал при нормальной рабочей нагрузке, но отключал явные перегрузки.

• Номинальное напряжение DC: должно быть не ниже максимального напряжения строки панелей или батарейного каскада, с учетом возможных температурных подъёмов (например, до 600–1000 В для PV‑цепей).

• Отключающая способность: подбирается с запасом относительно расчетного тока короткого замыкания; для солнечных систем часто применяются аппараты на 6 кА и выше.

Также обязательно соблюдение полярности и использование именно DC‑автоматов: применение обычных AC‑выключателей в фотоэлектрических цепях официально не рекомендуется и может привести к некорректному гашению дуги и риску возгорания. При проектировании солнечной станции автоматы DC обычно устанавливают в стандартные щиты или специализированные PV‑боксы, что обеспечивает удобный монтаж, прозрачную структуру схемы и доступное обслуживание.

Преимущества применения в системах резервного и автономного питания

Использование качественных автоматов постоянного тока в системах с солнечными панелями, гибридными инверторами и АКБ делает всю энергосистему более безопасной и управляемой. В загородных домах и коттеджах это позволяет:

• защитить дом от последствий коротких замыканий в проводке и оборудовании на крыше или в отдельном энергетическом блоке;

• быстро отключить солнечный контур или аккумуляторный блок при обслуживании, замене АКБ или модернизации СЭС.

Для малых коммерческих объектов, мастерских, складов и промышленных площадок автоматы DC помогают выдерживать требования по электробезопасности и снижают риск простоя оборудования из-за аварий в одной из линий. В совокупности с предохранителями, УЗИП и заземлением автоматические выключатели постоянного тока формируют целостный контур защиты, без которого современная солнечная электростанция не может считаться по‑настоящему надежной.
