Hiden Control HPS20N
Настенные ИБП Hiden HPS20N с внешней АКБ 12 В
Hiden HPS20N — настенные линейно-интерактивные источники бесперебойного питания на 300, 600 и 1000 Вт. Они формируют чистую синусоиду и предназначены для котлов, насосов, освещения, связи и другой нагрузки, которой нужен длительный резерв от внешней батареи.
Настенный монтаж освобождает пол и помогает аккуратно разместить ИБП рядом с котельной автоматикой. Аккумулятор остается отдельным: для него выбирают безопасное устойчивое место, короткий кабель и защиту от короткого замыкания.
300 / 600 / 1000 Вт
Модельный ряд
12 В
Внешняя АКБ
6 мс
Переключение у серии
Настенное
Размещение
Модельный ряд
HPS20N по мощности нагрузки
Выбор делают по длительной и пусковой мощности. Прибор 1000 Вт не дает автоматически больше автономности — ее задает батарея.
| Модель | Номинал | Когда рассматривать | Что проверить |
|---|---|---|---|

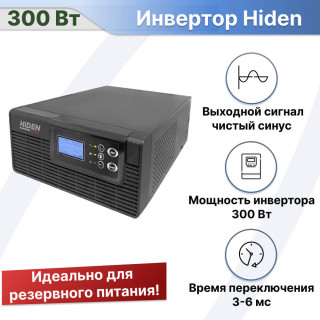

| HPS20-0312N | 300 Вт | Небольшой котел и автоматика | Пуск насоса и реальную суммарную нагрузку |

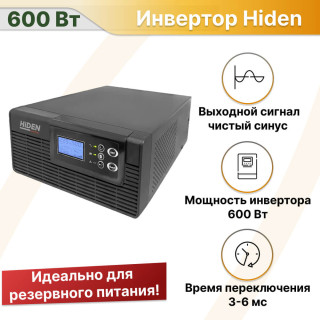

| HPS20-0612N | 600 Вт | Котельная с несколькими потребителями | Запас при одновременной работе |

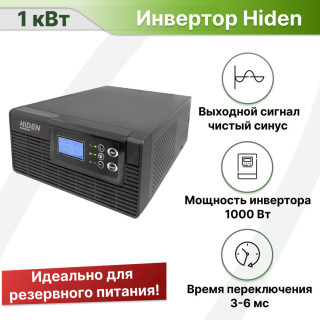

| HPS20-1012N | 1000 Вт | Расширенный резерв дома | Пусковой ток и допустимый ток батареи |
Номинальную мощность, перегрузочную способность, ток заряда и время переключения сверяйте по паспорту конкретной модели. Похожие корпуса не гарантируют одинаковые параметры.
Подбор без догадок
Настенный ИБП — отдельная часть системы
Аккуратный корпус не отменяет требований к батарее, проводке и воздухообмену.
Крепкое основание
Кронштейн и стена должны выдерживать массу ИБП с запасом. Вентиляционные отверстия оставляют свободными.
Батарея рядом, но не вплотную
Кабель делают коротким, однако АКБ не должна перекрывать охлаждение или попадать в зону нагрева котла и труб.
Отдельная резервная линия
Если HPS20N подключают через щит, выделяют нужные потребители и исключают встречную подачу во внешнюю сеть.
Переход с 300 на 1000 Вт увеличивает допустимую нагрузку, но время работы определяется энергией АКБ. При одной и той же батарее более тяжелая нагрузка разрядит ее быстрее.
Расчет резерва
Сначала нагрузка, затем аккумуляторы
Мощность ИБП отвечает за подключаемую нагрузку, а запас энергии батарей — за время автономной работы. Эти две величины рассчитывают отдельно.
- Составьте список потребителей и отметьте, какие из них работают одновременно.
- Для насосов, холодильников, компрессоров и инструмента отдельно учтите пусковой ток.
- Оставьте запас по длительной мощности, а не рассчитывайте систему на постоянную работу у предела.
- Если требуется резерв, заранее задайте желаемое время работы без внешней сети.
Подключение
Внешняя АКБ требует короткой защищенной линии
При низком напряжении батареи ток получается высоким. Сечение, наконечники и предохранитель влияют и на безопасность, и на способность ИБП запускать нагрузку.
- DC-кабели, автоматы и предохранители рассчитывают по максимальному току и длине линии.
- Защиту батарейной цепи размещают как можно ближе к аккумулятору или батарейному шкафу.
- Вход и выход 220/230 В подключают по схеме, исключающей встречную подачу напряжения в сеть.
- Соблюдают требования инструкции к вентиляции, температуре, заземлению и монтажным зазорам.
Перед заказом
Вопросы о Hiden HPS20N
Чем HPS20N отличается от HPS20?
Ключевое практическое отличие — настенное размещение серии N. Электрические параметры и доступные настройки все равно сверяют по паспорту конкретной мощности и ревизии.
Можно ли подключить две батареи 12 В?
Параллельное соединение может увеличить емкость, если оно разрешено и выполнено одинаковыми батареями с симметричными кабелями. Последовательное соединение даст 24 В и для HPS20N не подходит.
Подойдет ли LiFePO4?
Нужно сверить напряжения заряда, доступный ток настройки и поведение BMS. Нельзя выбирать литий только по маркировке 12 В без проверки диапазонов.
Можно ли установить ИБП в закрытый шкаф?
Только при обеспеченной вентиляции и соблюдении температурного диапазона. Закрытый маленький шкаф может вызвать перегрев, особенно во время заряда или работы от батареи.
Нужен ли запас по мощности?
Да. Он снижает риск перегрузки при пуске насосов и помогает не работать постоянно на пределе. Точный запас определяют по характеру нагрузки; бытовой расчет часто начинают с 20–30%.
Помощь RealSolar
Подберем настенный ИБП и место установки
Сообщите нагрузку, пусковые токи, желаемое время работы и фото места монтажа. Проверим модель HPS20N, батарею, крепление и защиту.
