Инверторы SmartWatt
SmartWatt ECO и HYBRID для резервного питания и солнечной станции
В разделе SmartWatt представлены автономные инверторы ECO с PWM, модели INV ECO II с высоковольтным MPPT, гибридный HYBRID II и модули удаленного мониторинга. Их солнечные входы и сетевые режимы заметно различаются.
Мощность инверторов охватывает 1,5–6,2 кВт, батарейные системы — 12, 24 и 48 В. У младшего ECO 3K используется PWM-контроллер, поэтому его массив панелей нельзя собирать по правилам высоковольтного MPPT. HYBRID II отдельно проверяют по функциям подмешивания и экспорта.
1,5–6,2 кВт
Мощность инверторов
12 / 24 / 48 В
Батарейные системы
PWM / MPPT
Солнечный контроллер
Wi-Fi / 3G
Мониторинг
Серии SmartWatt
ECO, ECO II и HYBRID II — разные схемы
Сначала выберите архитектуру, затем рассчитывайте панели и батарею под точную модель.
| Серия | Мощность и АКБ | Солнечный вход | Режим |
|---|---|---|---|
| SmartWatt ECO 3K | 3 кВт / 24 В | PWM 50 А | Автономный инвертор-зарядное устройство |
| SmartWatt INV ECO II | 1,5 / 3,5 / 5,5 кВт; 12/24/48 В | Высоковольтный MPPT | 1.5-12M, 3.5-24M, 5.5-48M |
| SmartWatt HYBRID II 6.2K | 6,2 кВт / 48 В | MPPT 500 В, 120 А по названию модели | Гибридные функции подмешивания и продажи по проекту |
| Модули мониторинга | Wi-Fi и 3G | Не силовое устройство | Подбор по серии, порту и сервису |
Предел 500 В у MPPT — максимальное напряжение, а не рабочая цель. Строка должна попадать в рабочий диапазон и оставаться ниже Voc-предела на морозе.
Подбор без догадок
Главное различие — не цвет корпуса
Покупатель выбирает способ работы с панелями и сетью, а уже затем мощность.
ECO с PWM
Панели согласуют с батарейным напряжением. Высоковольтная последовательная строка для MPPT здесь не подходит.
ECO II с MPPT
Длинную строку рассчитывают по Voc, Vmp и току. Внутри серии параметры контроллера и напряжение АКБ меняются вместе с мощностью.
HYBRID II
Если нужны подмешивание или экспорт, проектируют датчики, точку подключения и разрешенный сетевой режим. Функцию нельзя включать только по названию Hybrid.

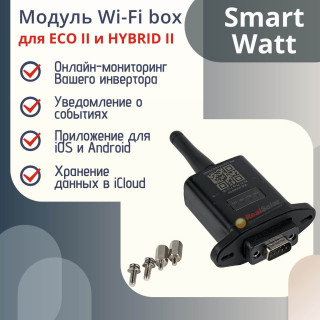

Wi-Fi Box, Wi-Fi Plug и 3G Card предназначены для разных серий или способов подключения. Сначала фиксируют полный индекс и разъем инвертора, затем выбирают модуль.
Солнечная часть
PWM и MPPT требуют разной строки
Собрать универсальный массив панелей для всех SmartWatt невозможно. Электрическая схема зависит от контроллера конкретной модели.
- Суммарное напряжение холостого хода строки проверяют с учетом его роста на морозе.
- Рабочее напряжение панелей должно попадать в диапазон MPPT выбранной модели.
- Ток каждой строки и входа не должен превышать паспортный предел инвертора.
- Для нескольких скатов проверяют число независимых MPPT и допустимую раскладку строк.
Батарейная часть
12, 24 и 48 В не взаимозаменяемы
Напряжение банка задается моделью. При росте мощности особенно важны ток BMS, сечение кабелей и зарядная мощность.
- Номинальное напряжение АКБ должно соответствовать батарейной шине инвертора.
- Ток BMS или допустимый разрядный ток свинцовой батареи сверяют с нагрузкой и пусками.
- Напряжения и ток заряда задают по паспорту конкретной батареи, а не по общему названию химии.
- CAN/RS485-связь считают совместимой только при совпадении протокола, порта и кабеля.
Перед заказом
Вопросы об инверторах SmartWatt
Чем ECO отличается от ECO II?
У представленного ECO 3K используется PWM-контроллер, а серия INV ECO II оснащена MPPT с другим диапазоном PV. Это требует разной коммутации солнечных панелей.
Что добавляет HYBRID II?
Модель рассчитана на гибридное управление энергией, включая подмешивание и сетевые режимы. Конкретные возможности и допустимость внешней отдачи проверяют по руководству и проекту.
Можно ли подключить LiFePO4?
Нужно сверить напряжение системы, зарядные пределы, ток BMS и доступные настройки. Для управляемой связи дополнительно проверяют протокол и кабель.
Работает ли SmartWatt без сети?
Автономные модели способны питать выделенный выход от АКБ и панелей в пределах настроек. Для стабильной работы при изменении солнца обычно нужна рассчитанная батарея.
Как выбрать Wi-Fi-модуль?
По полной модели, поколению разъема и перечню совместимости. Внешне похожие Box и Plug нельзя считать взаимозаменяемыми.
Помощь RealSolar
Разведем SmartWatt по контроллеру и задаче
Пришлите полную модель, параметры панелей, нагрузку, батарею и требования к сети. Проверим строку, токи, режим и модуль мониторинга.
