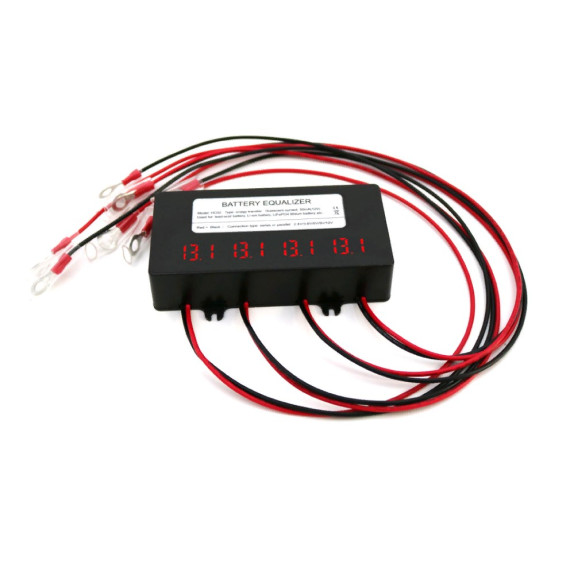

Аккумуляторный балансир TAICO BE48M для 4-х аккумуляторов 12В battery equalizer с дисплеем

Применение балансиров TAICO ВЕ48M для последовательно соединенных батарей или нескольких параллельных цепочек последовательно соединенных батарей позволяет значительно продлить срок службы аккумуляторных батарей.

Балансир TAICO ВЕ48M выравнивает напряжение между двумя соседними аккумуляторами, если разница по напряжению между этими аккумуляторами составит более 10 мВ, балансир шунтирует ток от одной батареи (с более высоким напряжением) к другой батарее (с более низким напряжением) до тех пор, пока напряжение на батареях не выровняется. Эквалайзер  обеспечивает автоматическое поддержание одинаковых напряжений на 4-х последовательно соединенных аккумуляторах и препятствует перезаряду одной батареи и недозаряду другой, что способствует увеличению срока службы аккумуляторов. Батарейный эквалайзер обладает минимальным энергопотреблением (всего 5 мА) и автоматически включается при заряде АКБ. При необходимости, можно увеличить ток балансировки, для этого допускается параллельное подключение нескольких балансиров.

Эквалайзер BE48 начинает работу, когда напряжение превышает 2.4 В и может использоваться в одноэлементных батареях с номинальным напряжением от 2.4 В до 12.0 В. К каждому эквалайзеру можно подключить до 8-ми батарей одновременно. При подключении менее, чем к четырем аккумуляторным батареям, дополнительные провода можно оставить неиспользованными (просто оставьте защитные трубки на месте и уберите положительный и отрицательный разъемы, чтобы избежать контакта с другими системами). Это не влияет на штатную работу эквалайзера.

Сборка из аккумуляторных батарей на 24 В может быть сбалансирована с помощью одного устройства TAICO ВЕ24M

Технические характеристики балансира TAICO ВЕ48M

• Номинальное напряжение на аккумуляторах : 4x12B
• Ток балансировки: 0-10A
• Ток собственного потребления: 5mA(12В) 1.2mA(2.4В)
• Минимальное напряжение отключения: 1.8 В
• Температурный диапазон при работе: от 0 до 45 С
• Защита: Защита от обратной полярности
• Размер: 62 x 124 x 27 мм
• Вес: 250г

Схема подключения к четырем последовательно соединенным 12В батареям

Схема подключения к восьми последовательно-параллельно соединенным 12В батареям
