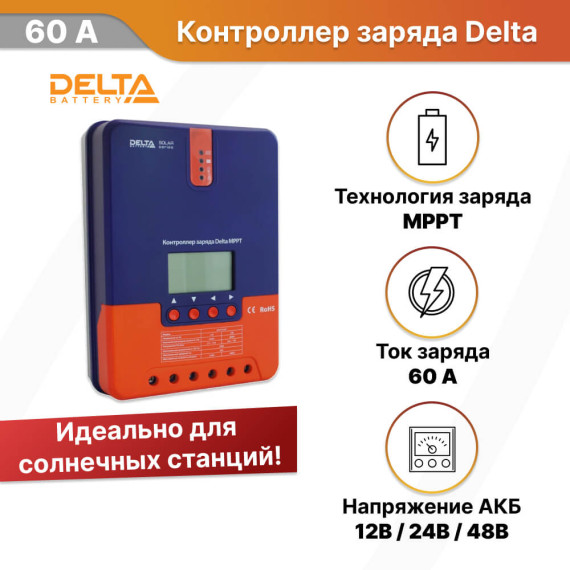

Контроллер заряда Delta MPPT 4860 60А 12/24/36/48В для солнечных батарей

Контроллер заряда Delta MPPT 4860 60А 12/24/36/48В предназначен для заряда аккумуляторов от солнечных панелей в автономных и резервных энергосистемах средней и высокой мощности и подойдет покупателю, которому нужна производительная и гибкая модель для более серьезной солнечной установки. Для пользователя это практичное решение для загородного дома, мастерской, телеком-оборудования, автодома, лодки и резервного электроснабжения: контроллер поддерживает ток заряда до 60 А, автоматически определяет напряжение системы 12/24/36/48 В, работает с солнечными модулями до 800 Вт при 12 В, 1600 Вт при 24 В, 2400 Вт при 36 В и 3200 Вт при 48 В, принимает входное напряжение до 150 В, имеет отдельный выход на нагрузку до 20 А, интерфейсы RS232 и RS485, ЖК-дисплей и широкий набор защит.

Технология MPPT в Delta MPPT 4860 непрерывно отслеживает точку максимальной мощности солнечных модулей и преобразует входные параметры так, чтобы аккумулятор получал максимум энергии в каждый момент времени при минимальных потерях. На практике это особенно важно в системах средней и высокой мощности, где потери на преобразовании заметно влияют на общую выработку: MPPT-контроллер эффективнее ШИМ-решений при холодной погоде, переменной облачности, длинных кабельных линиях и использовании солнечных панелей с высоким напряжением, поэтому он лучше раскрывает потенциал всей станции.

Характеристики контроллера заряда Delta MPPT 4860:

Описание технологии отслеживания точки максимальной мощности

Слежение за точкой максимальной мощности (MPPT) - это усовершенствованная технология заряда, которая позволяет солнечным модулям вырабатывать больше энергии путем регулирования состояния электрических параметров модуля. Из-за нелинейности характеристик солнечных модулей на кривых ВАХ имеется максимальная точка выработки мощности. Обычные контроллеры заряда PWM не могут получать максимальную мощность от солнечных модулей, т.к не могут постоянно фиксироваться в этой точке. Контроллер заряда с технологией MPPT вырабатывает существенно больше энергии для заряда аккумуля-тора.

В качестве примера возьмем систему 12 В. Поскольку пиковое напряжение солнечного модуля (Vmp) составляет приблизительно 17 В, а напряжение батареи составляет около 12 В, при заряде с помощью обычного контроллера напряжение на солнечном модуле будет оставаться на уровне 12 В, что не обеспечит максимальную мощность. Тем не менее, контроллер MPPT может преодолеть эту проблему, отрегули-ровав входное напряжение и ток солнечного модуля в реальном времени. По сравнению с обычными PWM-контроллерами контроллер MPPT может максимально использовать мощность солнечных модулей и обеспечивать больший ток заряда, тем самым повышая коэффициент использования энергии на 15-20% в сравнении с PWM контроллером.

График выходных параметров солнечного модуля

Из-за изменения температуры окружающей среды и условий освещенности, максимальная точка мощно-сти часто меняется и наш MPPT контроллер может регулировать настройки параметров в соответствии с состоянием окружающей среды в реальном мире. Весь процесс полностью автоматизирован.

Описание этапов заряда

Нельзя использовать только заряд МРРТ, это только один из этапов заряда аккумулятора. Заряд должен быть осуществляться со стадией ускоренного заряда, поддерживающего заряда, выравнивающего заряда и т.д. для полного заряда аккумулятора.

График заряда показан ниже:

1. Быстрый заряд (Fast charging) На этапе быстрого заряда, пока напряжение аккумулятора не достигло установленного значения полного напряжения (equalizing / boost voltage) , контроллер заряжает батарею максимальной солнечной энергией. Когда напряжение аккумулятора достигнет заданного значения, начнется заряд постоянным напряжением.
2. Насыщающий заряд (Sustaining charging) Когда напряжение батареи достигает значения Boost charging voltage, контроллер переключается на заряд постоянным напряжением. В этом процессе заряд не будет выполняться с максимальной мощностью от солнечных модулей, т.к. ток заряда будет уменьшаться. Этап Sustaining charging состоит из двух подэта-пов: выравнивающий заряд (Equalizing charging) и ускоренного заряда (Boost charging), которые не выпол-няются одновременно, причем тренировка активируется один раз каждые 30 дней.
3. Ускоренный заряд (Boost charging) По умолчанию ускоренный заряд длится 2 часа, но пользователи могут настраивать продолжительность заряда и уровень напряжения по их потребности. Когда продолжительность заряда достигает установлен-ного значения, система переключится на поддерживающий заряд (Floating charging).

Перезаряд или выделение слишком большого количества газа могут повредить внутреннее строение акку-мулятора. Уравнивающий заряд чрезмерно высоким напряжением или в течение длительного периода времени может быть разрушительными. Внимательно ознакомьтесь с требованиями по эксплуатации аккумулятора, используемого в системе.

Некоторые типы аккумуляторов получают пользу от регулярного проведения уравнительного заряда, который может перемешивать электролит, балансировать напряжение элементов и завершать электрохи-мическую реакцию. Уравнивающий заряд повышает напряжение аккумулятора до более высокого уровня, чем стандартное напряжение питания, и газифицирует электролит батареи. Если контроллер автоматиче-ски переключается на выравнивающий заряд, продолжительность зарядки составляет 120 минут (по умол-чанию). Во избежание слишком сильного газовыделения и перегрева аккумуляторной батареи, выравни-вающий заряд и ускоренный заряд запрещено применять в одном цикле зарядки.

Примечание:

1) При некоторых условиях внешней среды или работы нагрузки система не может постоянно стабилизи-ровать напряжение заряда батареи на постоянном уровне, контроллер инициирует процесс синхронизации, и через 3 часа, когда напряжение достигнет установленного уровня, система автоматически запустит выравнивающий заряд.
2) Если выравнивание не было дополнительно запрограммировано, контроллер будет выполнять выравни-вание периодически в соответствии с его внутренними часами.

> Поддерживающий заряд (Floating charging)
При завершении этапа насыщения заряда (Sustaining charging) контроллер переключается на зарядку бата-рей поддерживающим напряжением (Floating charging voltage), понижая зарядный ток и сохраняя напря-жение заряда на уровне установленного Floating charging voltage. На этом этапе практически вся энергия от солнечных модулей может перераспределяться напрямую в нагрузку. Если нагрузка мощнее, чем могут обеспечить солнечные модули, контроллер не сможет поддерживать напряжение батареи на на уровне поддерживающего заряда. Когда напряжение аккумулятора упадет до уровня возобновления заряда (charg-ing return voltage), контроллер вновь запустит этап быстрого заряда.

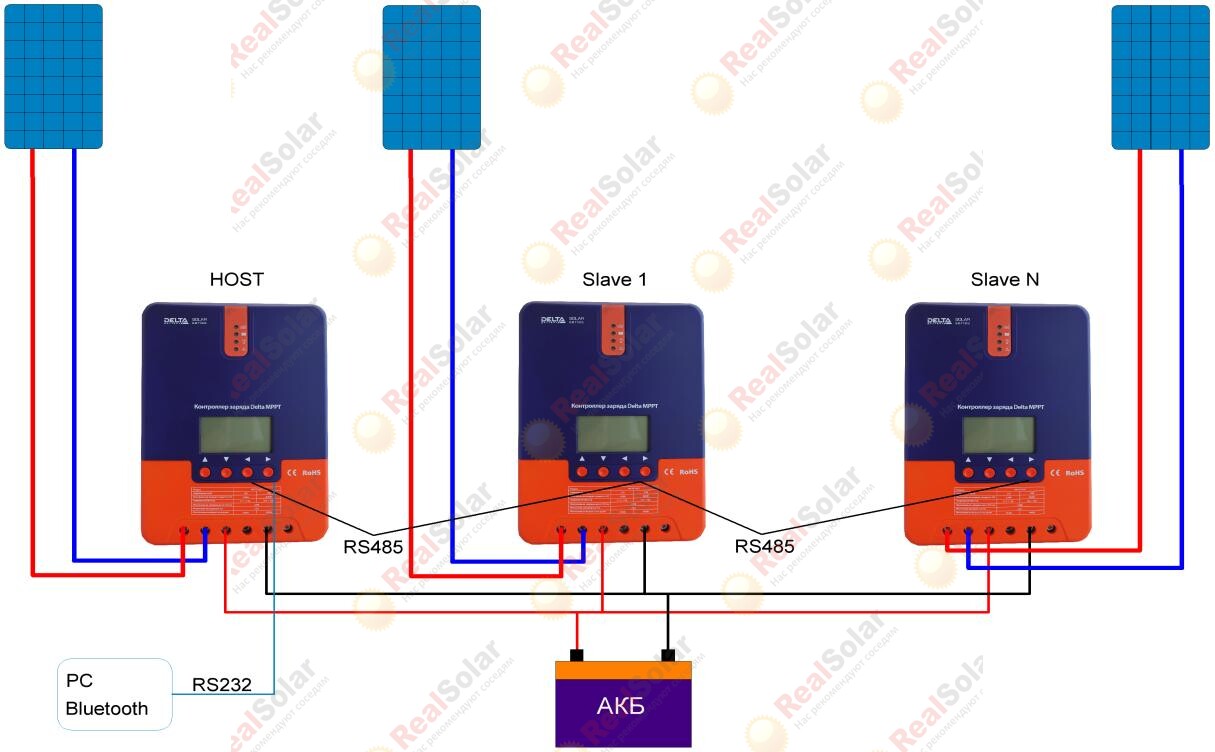

Схема подключения контроллера к солнечным батареям и АКБ:
