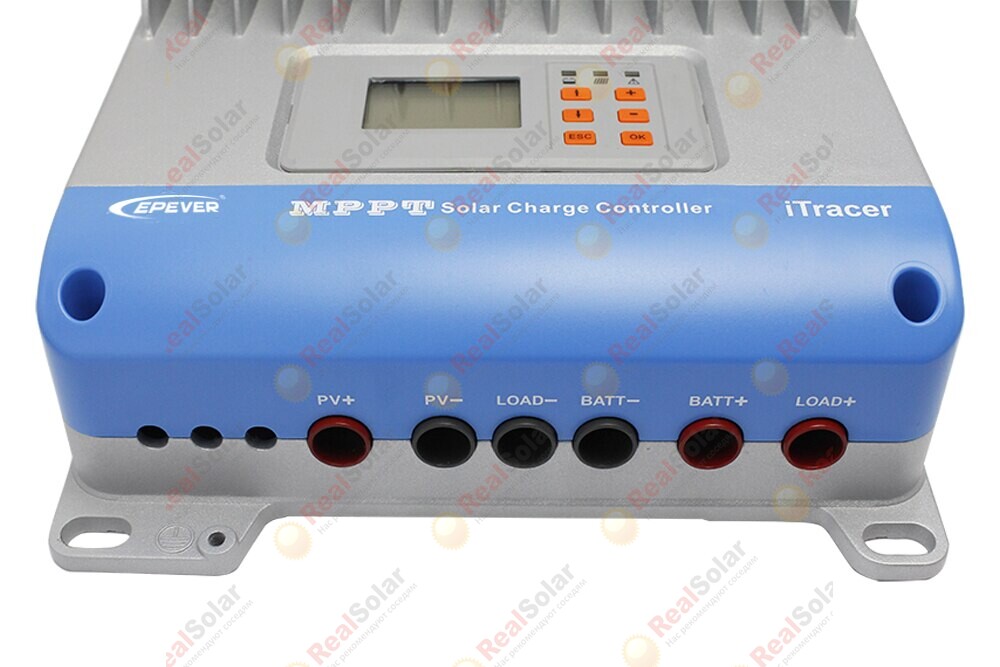

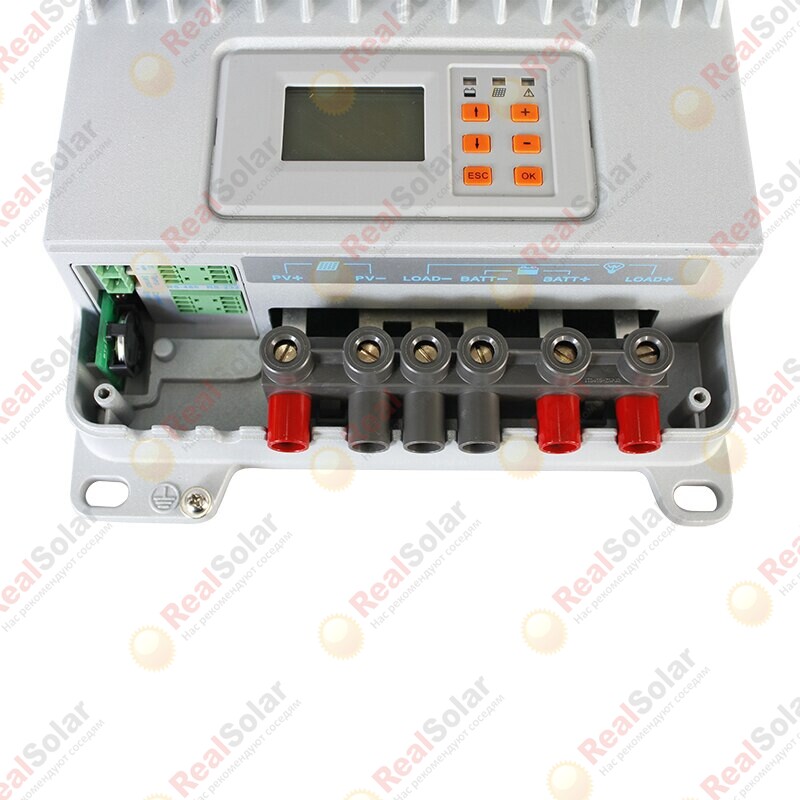

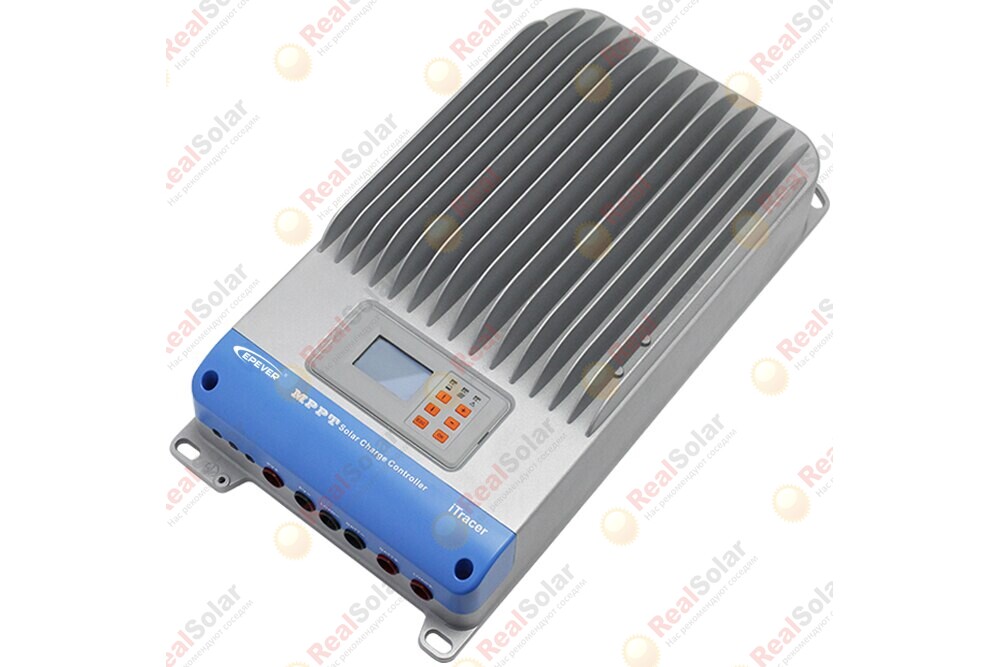

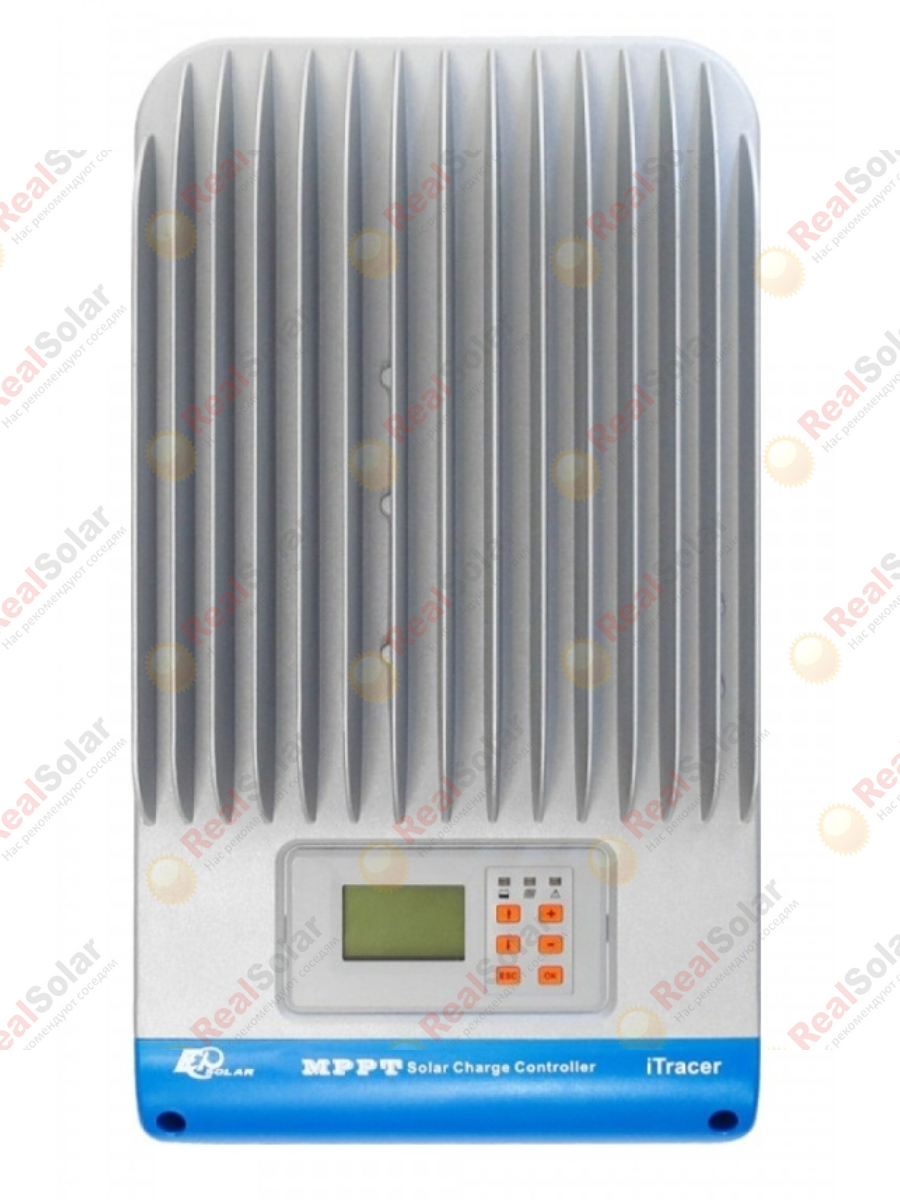

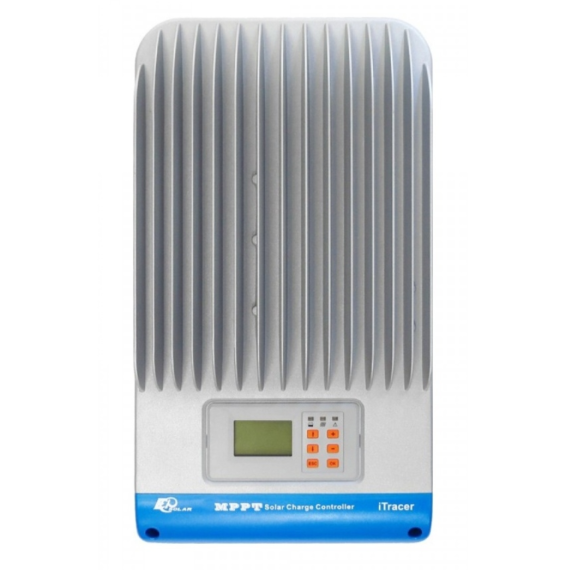

Контроллер заряда Epsolar iTracer IT6415ND 60А 12/24/36/48В

Контроллер заряда EPSolar MPPT ITracer IT6415ND 60A 12/24/36/48B (150V) используется для заряда аккумуляторов от большого массива солнечных панелей. Напряжение АКБ 12, 24, 36, 48В контроллер определяет автоматически. Максимальная мощность солнечных батарей: при 12В – 720 Вт, при 24В – 14400 Вт, при 48В – 3600Вт, а максимальное напряжение системы - до 150 В.

В настройках контроллера задается тип аккумулятора: гель, кислотный или герметичный. Выбранная программа обеспечивает правильный режим заряда и защиту АКБ от глубокого разряда и перезаряда. Для ручной настройки тока заряда в контроллере предусмотрен режим "user", обеспечивающий заряд АКБ других типов. Подключенный внешний датчик температуры включает систему температурной компенсация заряда, которая позволяет увеличить срок эксплуатации аккумуляторов.

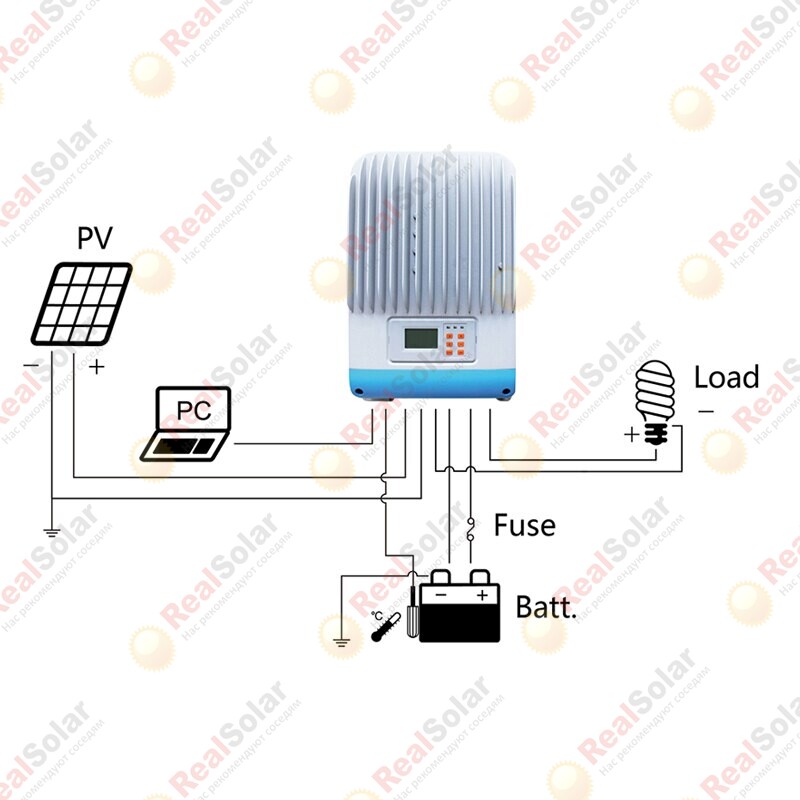

Структурная схема подключения различных устройств к контроллеру ITracer 6415ND:

Структурная схема подключения различных устройств к контроллеру eTracer 6415ND:

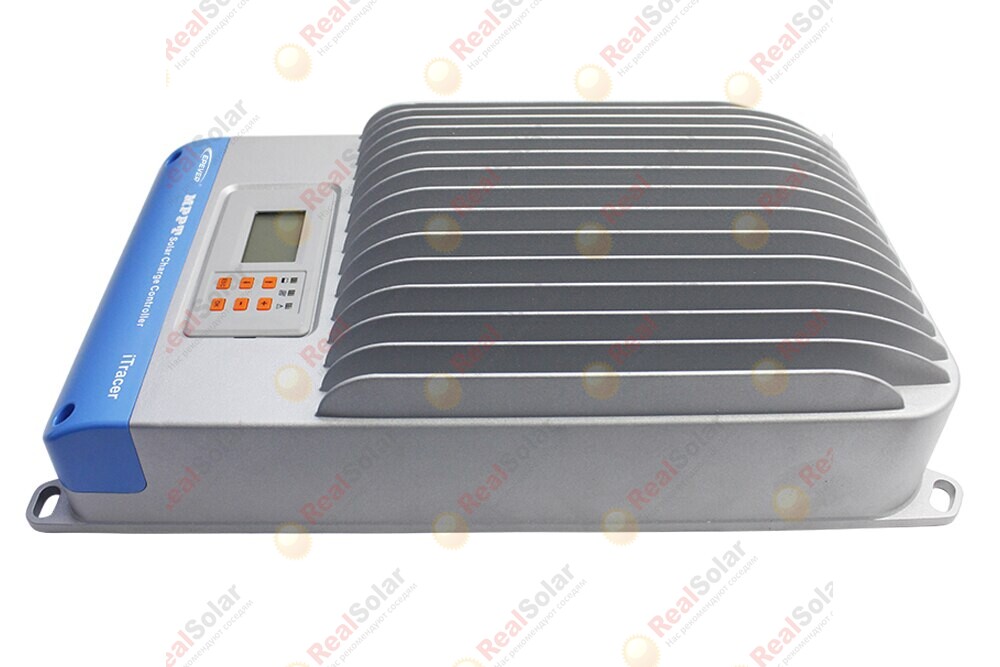

Серия контроллеров ITracer IT6415ND обладает сверхвысокой скоростью и гарантированной эффективностью определения точки максимальной мощности получаемой от солнечных батарей. Максимальная мощность преобразования составляет 98,7% при полном КПД нагрузки до 97%. Корпус контроллера изготовлен из литого алюминия, что повышает эффективность теплоотдачи. Для стабильной работы контроллера используется мощный 2-х ядерный процессор. Для защиты от перегрузок используется функция ограничения максимальной входной мощности. Для управления нагрузкой имеется 2 программируемых таймера с 4-мя режимами настроек: "ручной", "light", "light + timer", "time". Работа с использованием таймера применяется для включения наружного освещения или для питания охранных систем.

В условиях недостаточной солнечной активности, когда напряжение на солнечных батареях может уменьшаться до 70% от номинального эффективность преобразования так же резко уменьшается. Аналогично происходит в ситуации при подключении небольшого количества панелей, когда суммарное напряжение меньше 0,7 от U номинального, контроллер «нагружен» не полностью и его эффективность будет значительно меньше. В таких случаях эффективность контроллеров MPPT сравнима с контролерами ШИМ.

Встроенный LCD дисплей позволяет настраивать параметры контроллера и следит за текущими значениями тока, напряжения и мощности. К ПК контроллер подключается с использованием кабеля USB-RS-485, что позволяет обновлять ПО и получать более широкие возможности по настройке параметров и просмотра статистики.

Особенности контроллера MPPT IT6415ND:

• технология заряда МРРТ (отслеживание точки максимальной мощности)
• эффективность преобразования до 98,7%
• эффективность отслеживания точки максимальной мощности до 99%
• высокая скорость максимальной мощности
• двухъядерный ARM-процессор с DSP обладает высокой скоростью и производительностью
• 4 стадии заряда АКБ
• изменение параметров зарядного тока АКБ в зависимости от температуры
• выбор типа аккумулятора (гелевые, герметизированные и заливные)
• управление нагрузкой, подключенной через контроллер
• интерфейсы: RS232 и RS485 с протоколом Modbus, CAN
• многофункциональный дисплей для отслеживания параметров и управления контроллером
• функция памяти: запоминание параметров за 450 дней работы с возможностью просмотра данных с помощью ПК
• обновление программного обеспечения

Комплектация контроллера ITracer IT6415ND включает в себя:

• Контроллер ITracer IT6415ND
• Внешний температурный датчик
• Кабель USB
• Диск с ПО
