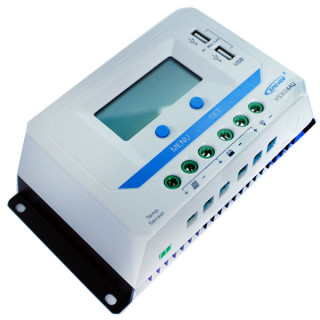

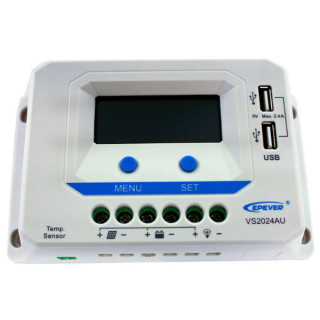

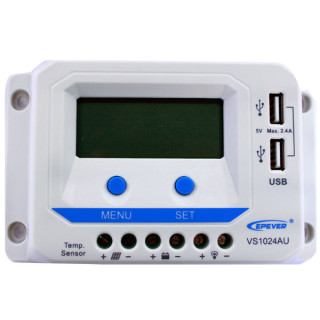

EPSOLAR / EPEVER VIEWSTAR
ViewStar: PWM-контроллер, у которого видно, что происходит
ViewStar выбирают для небольшой автономной солнечной системы, когда кроме самого заряда хочется видеть состояние аккумулятора и управлять выходом нагрузки на контроллере.
В старших и младших исполнениях ViewStar различаются экран, кнопки, ток и режимы. Поэтому ориентир — индекс на корпусе и инструкция именно к нему. Представленный в каталоге VS1024BN рассчитан на 10 А и систему 12/24 В.
PWM
Тип
VS1024BN
Модель
12 / 24 В
АКБ
Что он делает
Панель заряжает АКБ, контроллер следит за процессом
ViewStar стоит между солнечным модулем и аккумулятором. Он задаёт этапы заряда и отключает подключённую к его выходу низковольтную нагрузку при разряде батареи, если это предусмотрено настройками.
Экран удобен на даче или в небольшой автономной системе: можно посмотреть текущую работу без отдельного измерительного прибора. Но экран не делает PWM-контроллер универсальным. Если рабочее напряжение панели намного выше напряжения АКБ, часть потенциальной мощности останется неиспользованной — тогда стоит считать вариант с MPPT.
Для свинцово-кислотных аккумуляторов важно выбрать подходящий режим заряда. Совместимость с LiFePO4 нельзя определять по надписи 12 В: нужны настройки напряжений и подтверждение в документации конкретной ревизии.
В каталоге
Модель в каталоге и альтернатива
Проверьте характеристики той модели, которую собираетесь заказать.
Epsolar VS1024BN
PWM-контроллер ViewStar BN на 10 А для аккумуляторной системы 12/24 В. Откройте карточку, чтобы сверить комплектацию и наличие.
Если панелей станет больше
Для крупного массива важны предел входного напряжения и зарядного тока. Иногда нужен другой ViewStar, иногда — MPPT.
Контроллеры Epever
Посмотрите текущие модели и другие семейства контроллеров в общей категории.
Не покупайте по одному названию ViewStar: серия выпускалась в нескольких исполнениях. Перед заказом сверьте индекс на странице товара и в паспорте.
Параметры системы
Проверьте до подключения
- Напряжение батареи и профиль заряда для её химии.
- Ток контроллера относительно мощности панели и системы 12/24 В.
- Предельное напряжение холостого хода панели с учётом холода.
- Суммарный ток потребителей на выходе нагрузки.
Без сюрпризов при монтаже
Не путайте выходы
- Клеммы нагрузки предназначены для допустимой постоянной нагрузки, не для сетевых приборов 220 В.
- Инвертор обычно подключают к АКБ через защиту и кабель нужного сечения.
- Если меняете старый контроллер, запишите его настройки и схему подключения.
Частые вопросы
Про ViewStar
Чем ViewStar удобнее простого PWM-контроллера?
У ряда исполнений есть экран и управление режимами нагрузки. Но главные электрические пределы всё равно задаёт точная модель.
Подойдёт ли VS1024BN для двух панелей?
Зависит от параметров и схемы соединения панелей. Нужно проверить ток, напряжение холостого хода и допустимую мощность по паспорту VS1024BN.
Можно ли подключить инвертор к выходу нагрузки?
Обычно нет: выход нагрузки рассчитан на ограниченный постоянный ток. Инвертор подключают к аккумулятору с собственной защитой.
Подбор RealSolar
Проверим совместимость до заказа
Назовите модель панели, аккумулятора и потребителей. Проверим, подходит ли VS1024BN или нужен контроллер другого класса.
