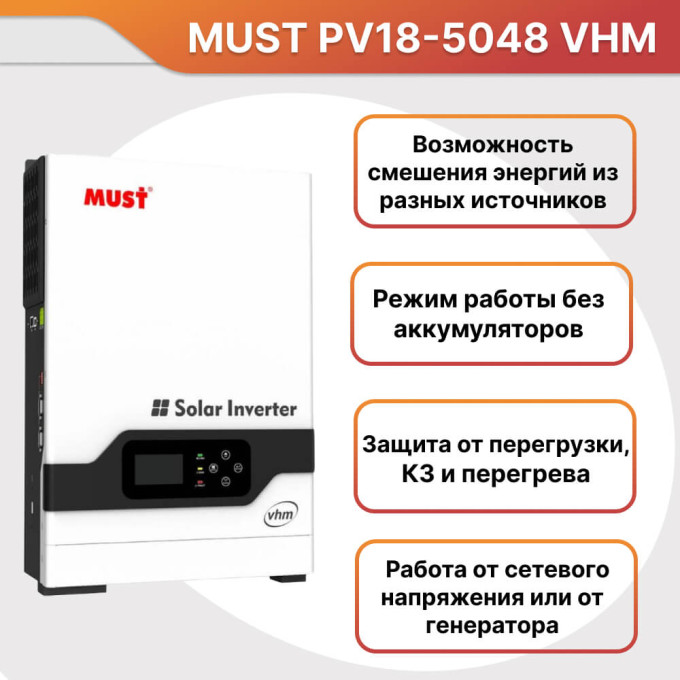

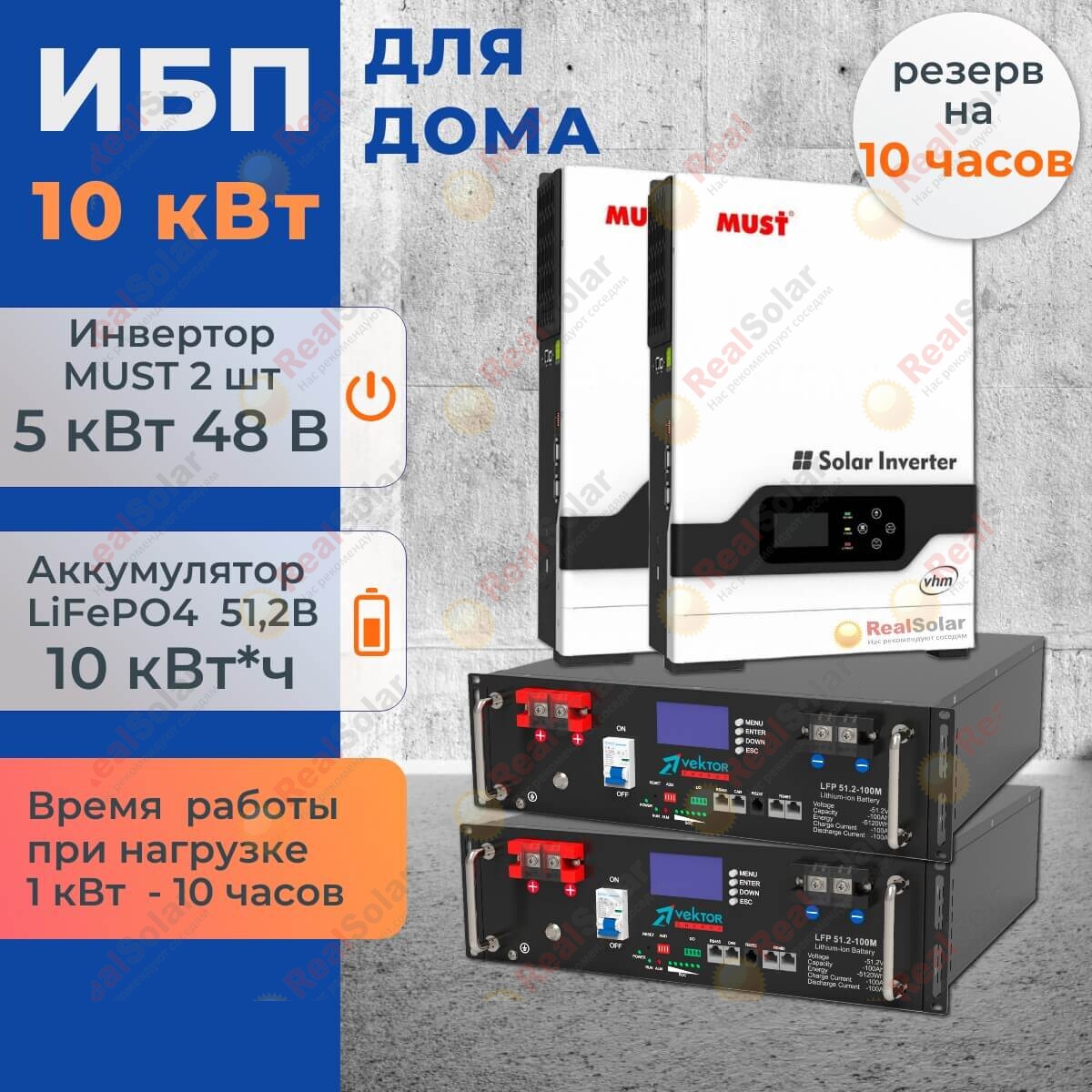

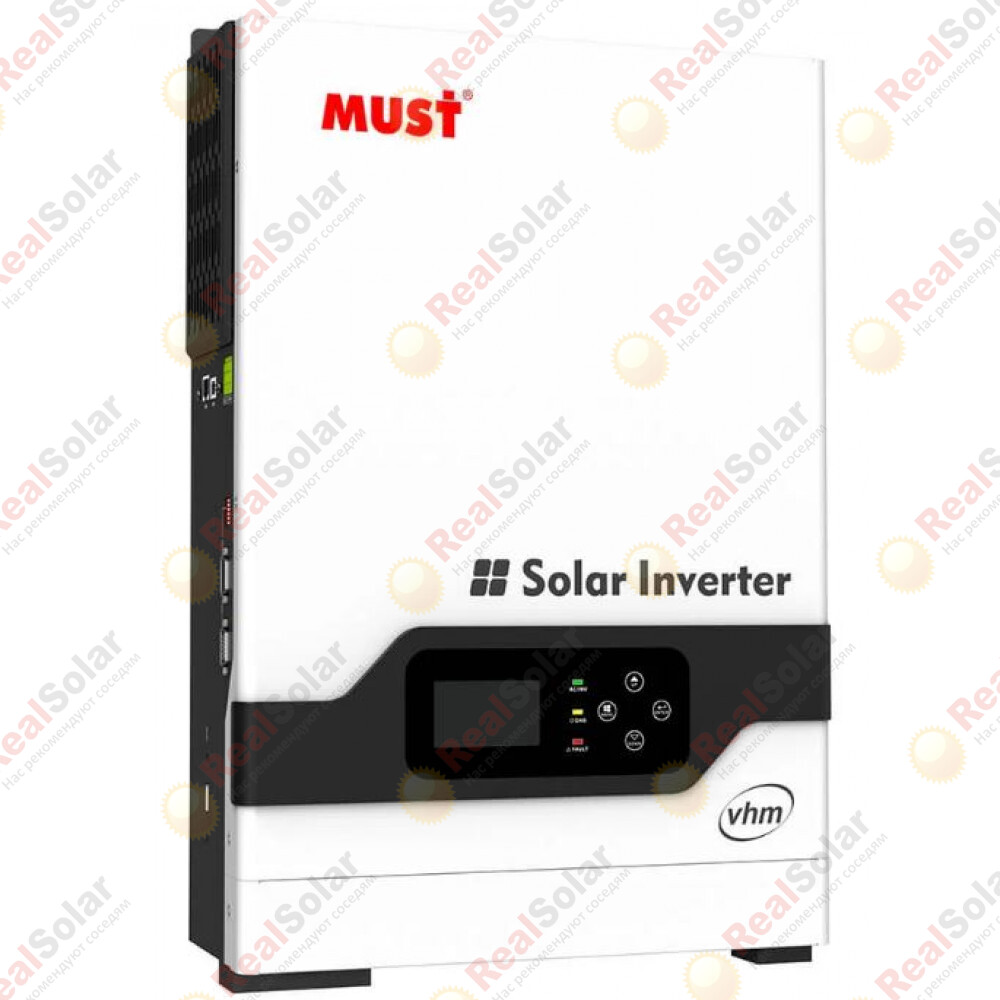

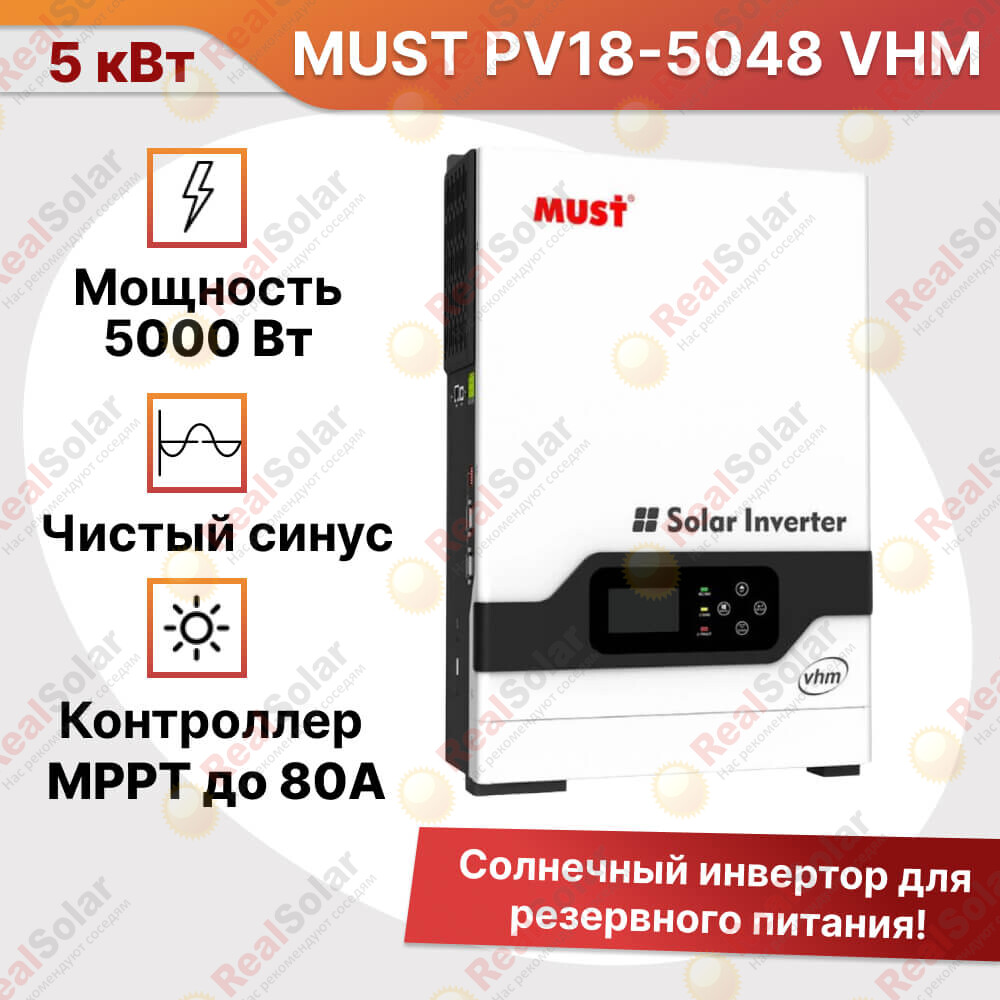

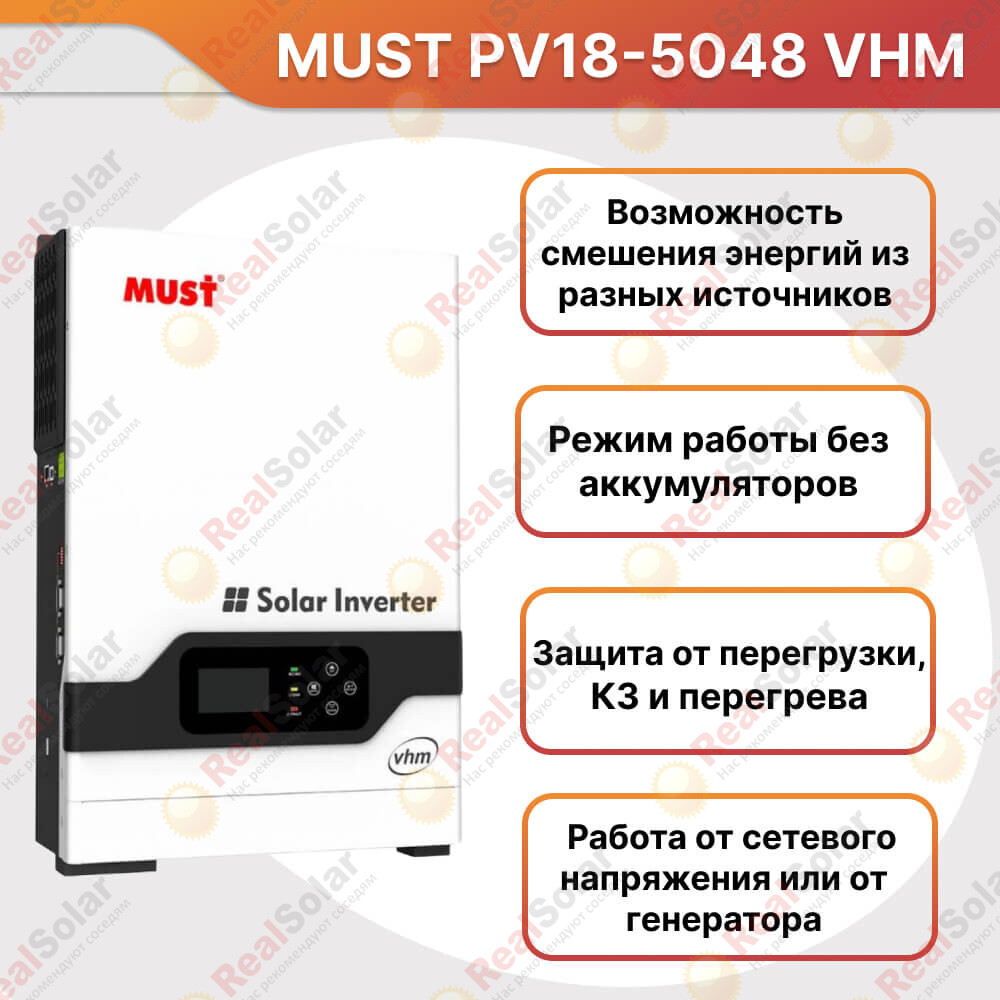

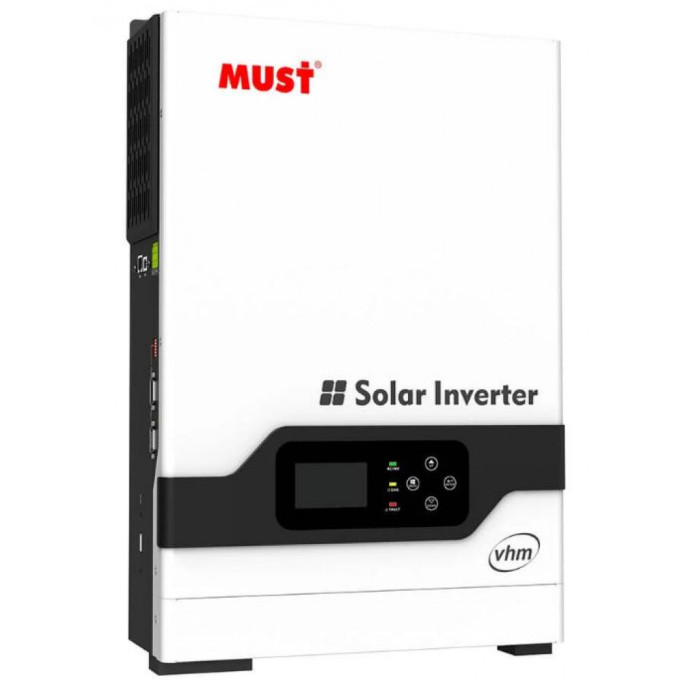

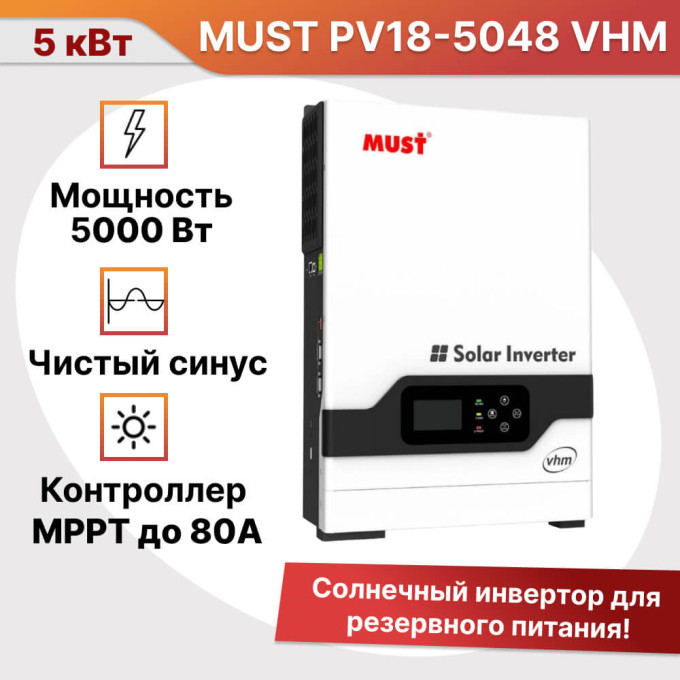

Комплект ИБП для дома 10 кВт MUST PV18 VHM + 2 аккумулятора Vektor 100Ач 5 кВт/час LiFePO4

Состав комплекта

Основные характеристики

10 кВт — номинал согласованной системы инверторов, а не гарантированная мощность от любого аккумуляторного блока. Нагрузку от батарей ограничивают по допустимым токам АКБ и BMS. Ток заряда задают по руководству батарей, с учётом всех зарядных устройств. Настройки инверторов согласуют с ограничениями аккумуляторов и проверяют при пусконаладке.

Как работает резервное питание

При наличии внешней сети система питает резервируемые линии и заряжает аккумуляторы по заданным настройкам. При отключении электричества питание поступает от батарей. После восстановления сети заряд восполняется для следующего перебоя. Для получения общей мощности инверторы должны быть соединены и настроены как одна параллельная система. Кабели связи, распределение токов и защиту выбирают по руководству конкретной модели.

Что можно подключить

Начните с приборов, которые нужны во время отключения: освещения, холодильника, роутера, автоматики отопления, ворот и оборудования септика. Насосы и другую технику включают в резерв по их рабочей мощности и условиям запуска.

• Отопление и водоснабжение. Учитывайте электрическое потребление котла и всех подключённых насосов. Для газового котла тепловые киловатты не показывают нагрузку на ИБП. Для скважинного насоса проверяют пусковые характеристики конкретной модели.
• Кухонная и бытовая техника. Чайник, микроволновую печь, духовой шкаф, стиральную и посудомоечную машины можно включать с учётом общей нагрузки. У машин учитывайте этап нагрева воды. Одновременное потребление должно укладываться в доступную мощность батарей и номинал 10 кВт параллельной системы.
• Кондиционер и электроинструмент. Помимо рабочего потребления проверяют запуск компрессора или двигателя. Мощность аккумуляторного блока и кабелей должна соответствовать этому режиму.
• Бойлер и электрическое отопление. Продолжительный нагрев быстро расходует запас батарей. Если эти приборы нужны во время отключения, учитывайте длительность включения при расчёте автономности.
• Дом с трёхфазным вводом. Комплект в описанной конфигурации питает одну фазу резервных потребителей. Нужные группы можно собрать на этой фазе, а остальные распределить между другими фазами по проекту щита. Для трёхфазных приборов нужна другая схема.

Запас ёмкости в аккумуляторах и время работы

Номинальный запас энергии — 10,24 кВт·ч. Расчёт: 51,2 В × 100 А·ч × 2. Часть заряда оставляют в резерве, часть энергии расходуется при преобразовании и на работу оборудования. Чем меньше среднее потребление, тем дольше работают выбранные приборы. Два инвертора увеличивают возможности по мощности, а время резерва определяется общим запасом аккумуляторов и потреблением, включая собственные потери обоих устройств.

Отметьте приборы в калькуляторе, укажите количество, мощность и часы работы за сутки. Выберите глубину разряда и сравните результат с нужным временем резерва.

Начальные настройки калькулятора — глубина разряда 90% и КПД 93%. Это условия предварительной оценки. Средняя мощность равна суточному потреблению, делённому на 24 часа. Желаемое время служит целью для сравнения и не меняет расчётную автономность при прежней нагрузке. Пусковые токи не учитываются. Фактическое время зависит от начального заряда, температуры, состояния батарей и настроек системы. Фактические потери двух инверторов, особенно при небольшой нагрузке, могут быть выше принятых в расчёте.

Солнечные панели

Резервное питание можно дополнить солнечными панелями, чтобы уменьшить потребление от внешней сети. Панели можно установить сразу при покупке или добавить позднее. Их энергия используется для питания дома и заряда аккумуляторов. У каждого из двух инверторов свой MPPT-контроллер. Группы панелей подключают к отдельным солнечным входам по согласованной схеме. Число панелей и схему соединения выбирают по допустимым напряжению и току входов. Панели в этот комплект не входят.

Подключение генератора

Однофазный генератор можно использовать для питания резервируемых приборов и заряда батарей при длительном отключении. Его мощность распределяют между обеими задачами, ограничивая ток заряда с учётом работающей техники. Подключение к входу переменного тока и переключение между источниками выполняют по согласованной схеме. Требования к напряжению и частоте генератора проверяют по руководству инверторов. Генератор в состав не входит.

Где установить

Для системы выбирают сухое техническое помещение с вентиляцией и доступом для обслуживания. Учитывают шум вентиляторов и оставляют расстояния для охлаждения по руководству. Инверторы крепят на прочном основании по инструкции. Для пары устройств заранее предусматривают место под оба корпуса и их подключения.

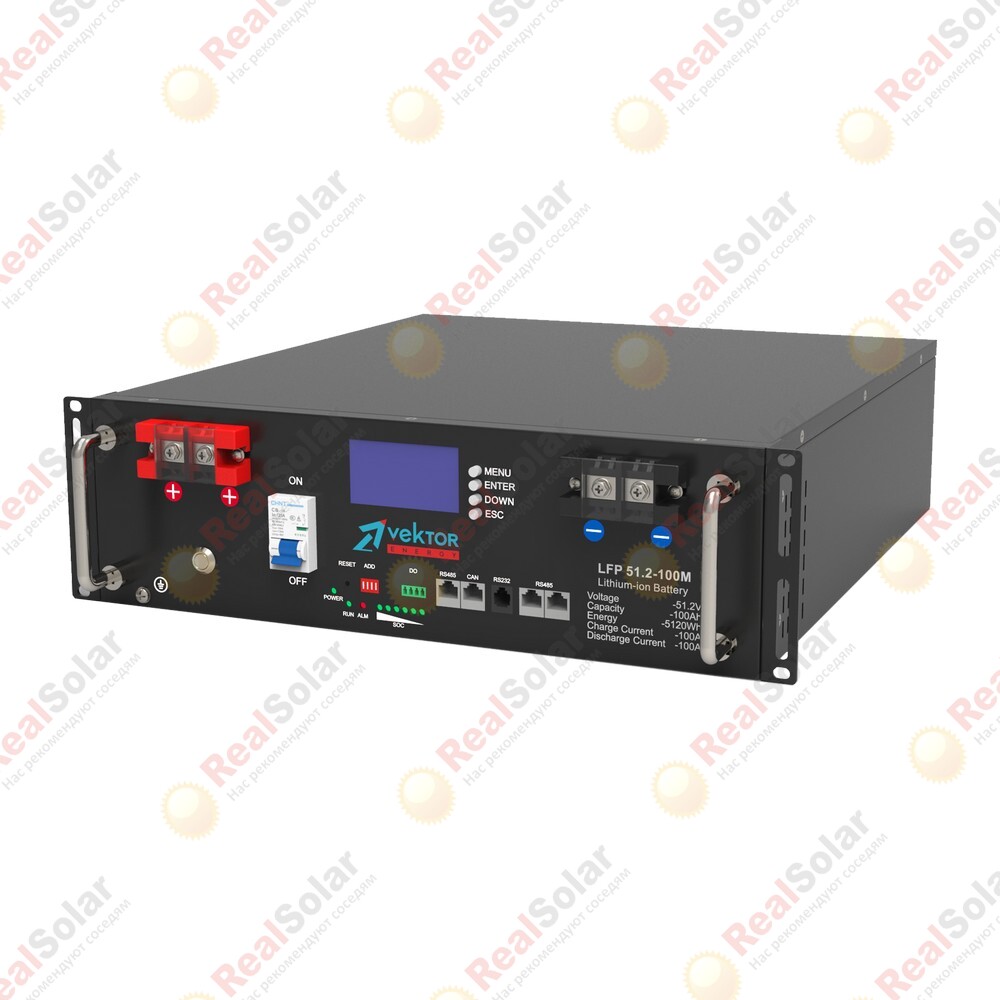

Аккумуляторы Vektor в формате 19″ устанавливают в 19″ шкаф или на полку стеллажа. Проверяют допустимую нагрузку шкафа или полок, обеспечивают вентиляцию и доступ к кабелям и разъёмам.

Силовые кабели, защиту каждой ветви и коммутацию электрощита выбирают по току, длине линий и схеме системы. Параллельные батареи должны иметь согласованные настройки BMS и подключения для распределения тока между модулями. Литиевые батареи без предусмотренного производителем подогрева не заряжают при отрицательной температуре.

Подбор под ваш дом

Пришлите список приборов, их мощность и желаемое время работы при отключении. Для насосов и компрессоров полезны данные о запуске, для оценки монтажа — фото или видео электрощита и места установки. По этим сведениям можно выбрать резервные группы и оценить запас аккумуляторов.

Для предварительного выбора воспользуйтесь конфигуратором ИБП. Условия монтажа в Санкт-Петербурге и Ленинградской области уточняются по объекту. Работы в других регионах согласовываются отдельно.
