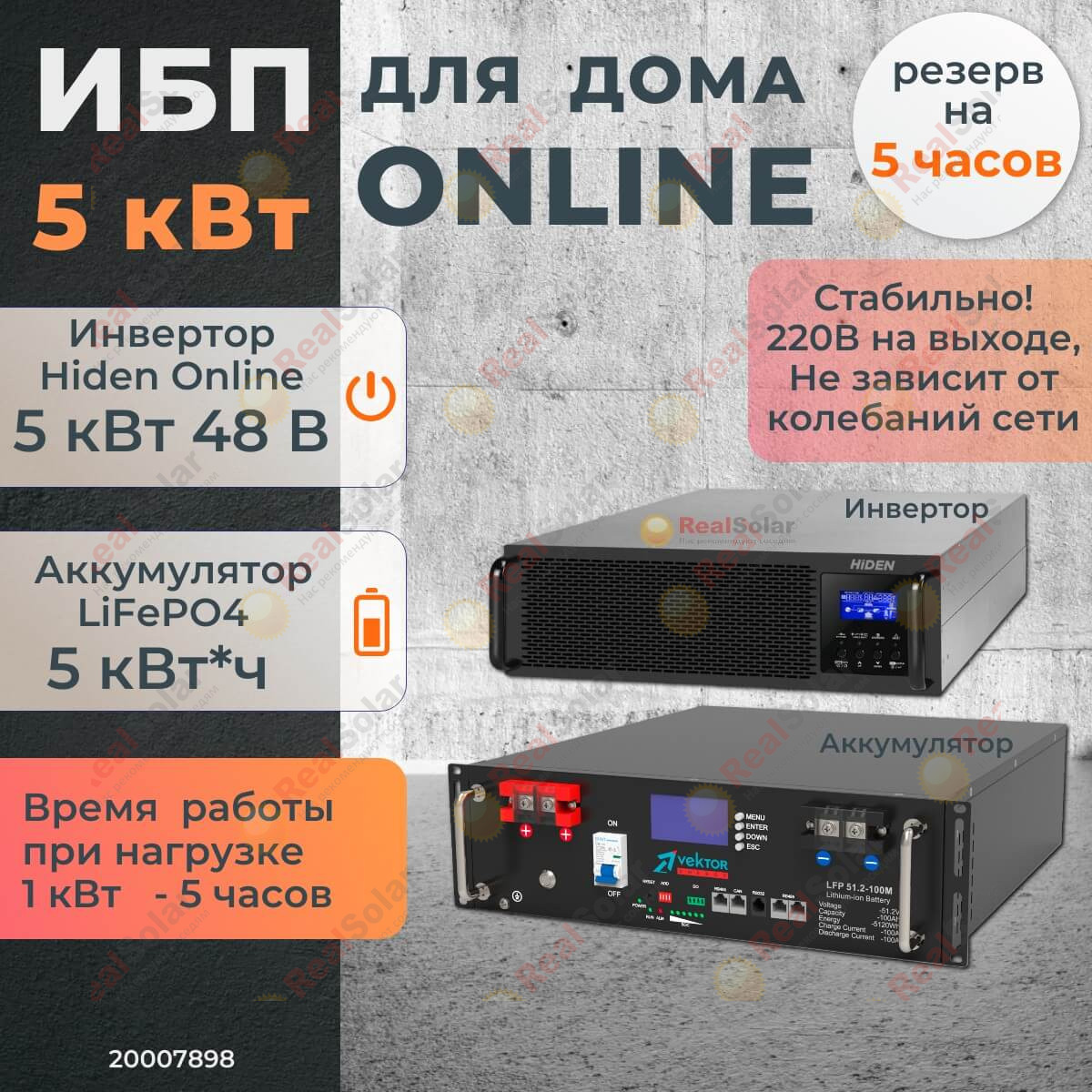

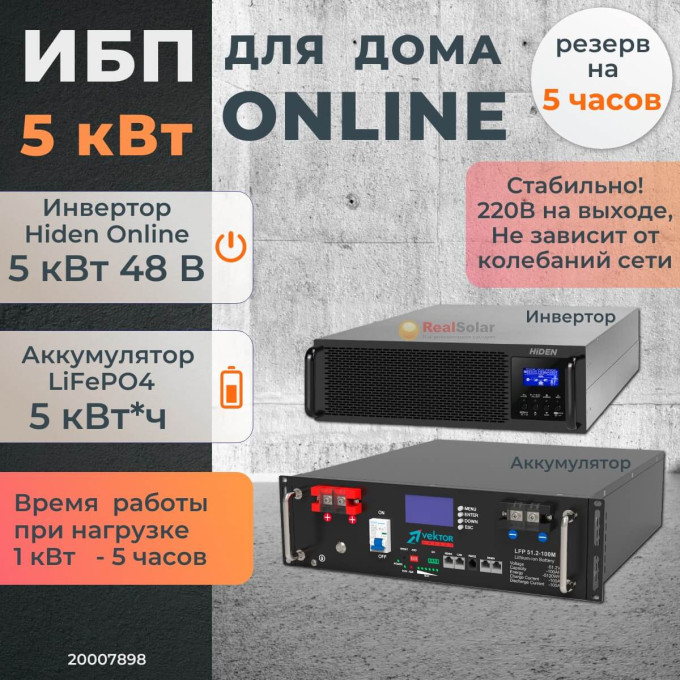

Комплект бесперебойного питания ИБП для дома в стойку 19" Hiden ONLINE 5 кВт + LiFePO4 аккумулятор 5 кВт·ч

Состав комплекта

Основные характеристики

Ток заряда выбирают по допустимым значениям аккумуляторов и всей схемы подключения. Максимум зарядного устройства не означает, что батареи нужно заряжать именно таким током.

Для чего нужно двойное преобразование

В обычном режиме On-line нагрузку питает инвертор независимо от небольших изменений входного напряжения. При пропадании внешней сети в этом режиме не требуется переключать потребителей с сетевого выхода на инверторный. Это полезно для техники, которая может перезагружаться при кратком перерыве питания.

Режим байпаса имеет другую логику работы: питание поступает в обход двойного преобразования. Поэтому требования к непрерывности проверяют вместе с настройками ИБП и схемой подключения. Двойное преобразование не отменяет ограничений по мощности и пуску домашних приборов.

Что можно подключить

• Освещение, интернет и связь. Светодиодные светильники, роутер и сетевое оборудование обычно создают небольшую нагрузку и удобны для постоянного резерва.
• Холодильник, насосы, ворота и септик. Их можно включить в резервные группы. Для насосов и компрессоров проверяют пусковые токи конкретных моделей, при необходимости предусматривают последовательное включение.
• Отопление. Учитывают электрическое потребление автоматики котла и всех насосов. Тепловая мощность котла не показывает нагрузку на ИБП. При подключении проверяют требования к фазе, нейтрали и заземлению.
• Чайник, микроволновая печь, бойлер и электроинструмент. Можно пользоваться подходящими по мощности моделями. Суммарная одновременная нагрузка должна укладываться в 5 кВт и допустимую мощность батарей. Нагревательные приборы при длительной работе быстро расходуют запас энергии.
• Дом с трёхфазным вводом. Один инвертор питает одну фазу резервных потребителей. Нужные группы можно собрать на этой фазе, остальные распределить между другими фазами по проекту щита. Для трёхфазных потребителей нужна другая схема.

Запас емкости в аккумуляторе и время работы

Отметьте приборы, укажите количество, мощность и часы работы за сутки. Выберите глубину разряда и сравните результат с желаемым временем резерва.

Калькулятор использует расчётный КПД 93%. Фактические потери конкретного ИБП могут быть выше, особенно при небольшой нагрузке. Результат служит предварительным ориентиром, а не гарантированным временем работы.

Номинальная энергия 5,12 кВт·ч получена из напряжения 51,2 В, ёмкости 100 А·ч и количества батарей 1 шт. Мощность 5 кВт определяет возможности инвертора, а время работы зависит от потребления приборов и доступной части этого запаса.

Для оценки времени резерва доступную энергию батарей делят на среднюю мощность нагрузки. В доступной энергии учитывают выбранную глубину разряда, потери и собственное потребление конкретного ИБП. Паспортный максимальный КПД не означает такой же КПД на небольшой нагрузке.

Для холодильника и насосов учитывают рабочие периоды и паузы. Для чайника или микроволновой печи — продолжительность включений. Один и тот же комплект расходует запас по-разному при питании света и интернета и при работе электрического нагревателя. Поэтому время резерва подбирают по вашему перечню приборов.

Встроенная BMS контролирует условия работы аккумулятора. При настройке проверяют напряжения, токи и пороги отключения. Наличие интерфейсов связи не означает, что обмен с любым инвертором заработает автоматически. Режим подключения и совместимость протоколов проверяют для конкретной поставки.

Подключение генератора

При использовании однофазного генератора его мощность распределяют между резервируемыми приборами и зарядом батарей. Ток заряда ограничивают с учётом обеих нагрузок. Генератор подключают по согласованной схеме с проверкой напряжения и частоты. Генератор в состав комплекта не входит.

Где установить и что предусмотреть

Выберите сухое техническое помещение с вентиляцией и доступом для обслуживания. Инвертор устанавливают в стойку 19" на штатные опоры или направляющие. Учитывайте работу вентиляторов при выборе места рядом с жилыми комнатами.

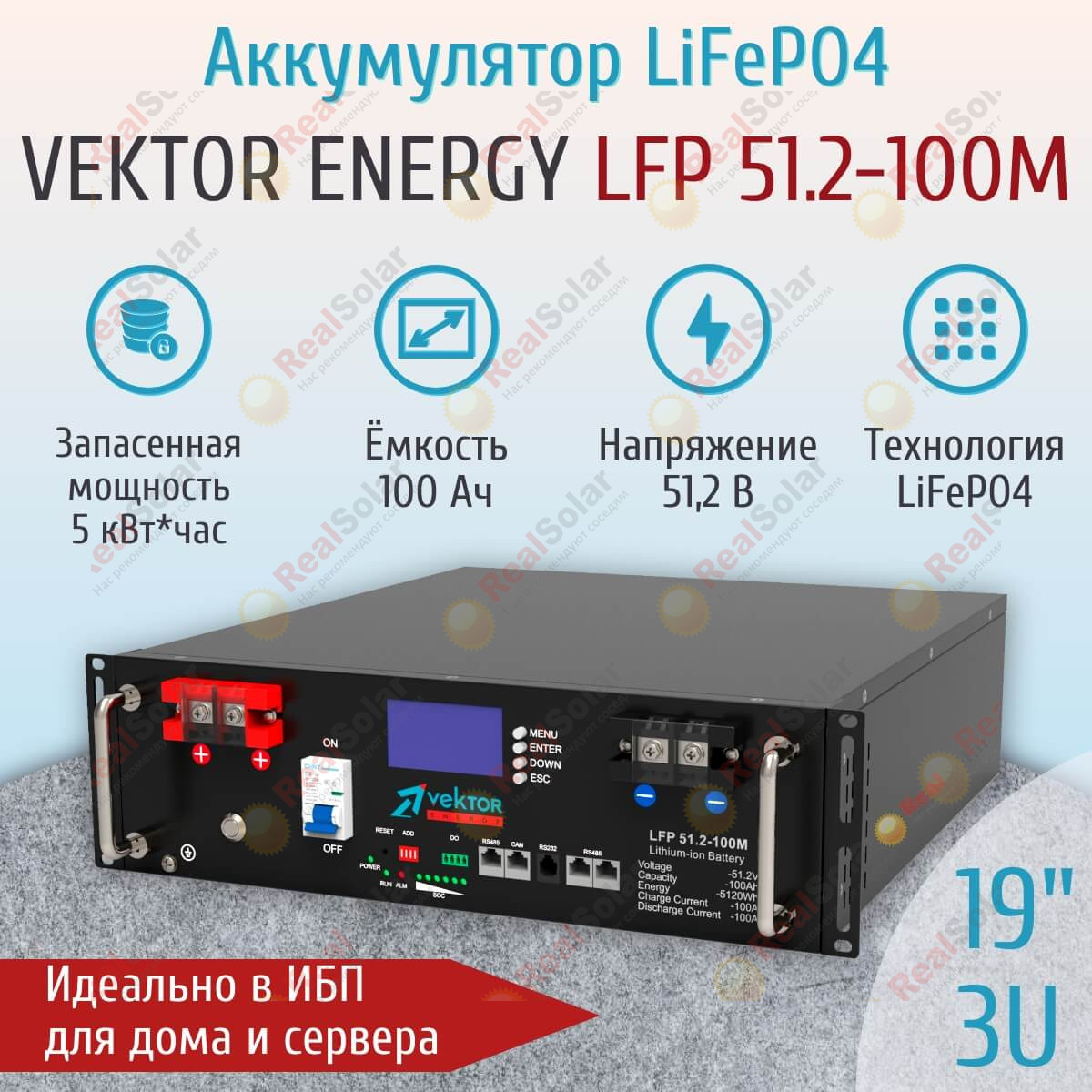

Аккумуляторы Vektor устанавливают в 19-дюймовый шкаф или на полки стеллажа. При выборе шкафа или стеллажа учитывают массу каждого модуля — 42 кг. Для кабелей и обслуживания клемм оставляют свободное место.

Температурные условия инвертора и аккумуляторов проверяют отдельно. Литиевые батареи без предусмотренного производителем подогрева не заряжают при отрицательной температуре.

Силовые кабели, защиту и коммутацию в щите подбирают по току, длине линии и схеме подключения. Состав монтажных принадлежностей уточняют перед установкой.

Подбор под ваш дом

Пришлите список приборов, их мощность, данные о насосах и компрессорах, желаемое время резерва и обычную длительность отключений. Для оценки подключения и размещения полезны фото или видео электрощита и места установки. По этим данным можно подобрать резервные группы и проверить запас аккумуляторов.

Для предварительного выбора воспользуйтесь конфигуратором ИБП. Возможность и условия монтажа в Санкт-Петербурге и Ленинградской области уточняются по объекту.
