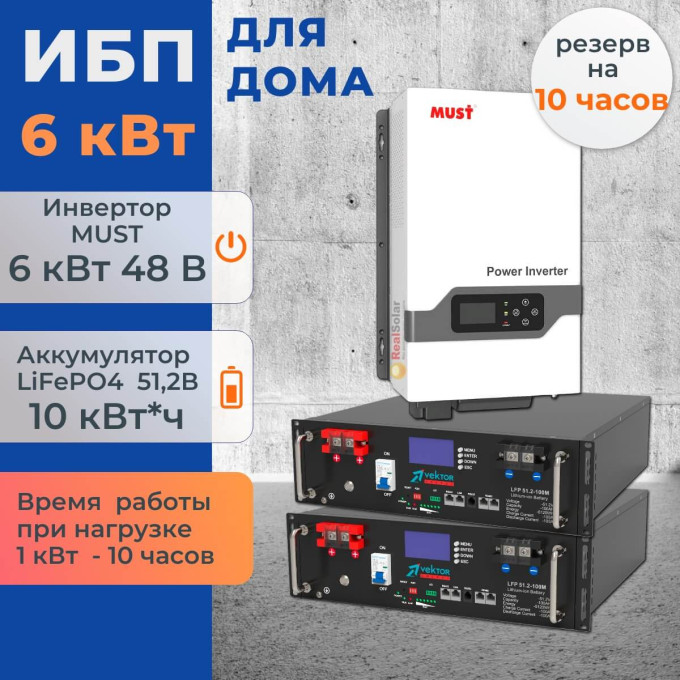

Комплект ИБП для дома 6 кВт MUST Plus настенный + LiFePO4 аккумулятор Vektor 10 кВт·ч в стойку

Состав комплекта

Основные характеристики

Токи и напряжения заряда задают по инструкции аккумуляторов и схеме подключения. Предел зарядного устройства не является настройкой по умолчанию. При работе от батарей доступную мощность проверяют по допустимому току аккумуляторов, ограничениям BMS и настройкам связи. Наличие разъёма CAN или RS485 само по себе не подтверждает совместимость протоколов.

Как работает резервное питание

При наличии внешней сети инвертор питает подключённые линии и заряжает аккумуляторы по заданным настройкам. Когда электричество отключается, резервные группы получают питание от батарей. После восстановления сети система возвращается к сетевому питанию и восстанавливает заряд.

Трансформаторная схема подходит для работы с бытовой техникой и двигателями, но возможность запуска конкретного насоса проверяют отдельно. Аккумуляторный блок и его кабели должны обеспечить пусковой ток вместе с инвертором.

Что можно подключить

В резерв можно включить освещение, роутер и оборудование для интернета, холодильник, автоматику ворот и оборудование септика. Такой набор сохраняет основные удобства дома во время отключения электричества.

• Отопление. Учитывайте электрическое потребление автоматики котла и всех подключённых насосов. Тепловая мощность котла не показывает нагрузку на ИБП. При подключении проверяют требования котла к фазе, нейтрали и заземлению.
• Холодильник и водоснабжение. Для компрессора холодильника и скважинного насоса учитывайте пусковые токи конкретных моделей. Если несколько двигателей запускаются одновременно, может потребоваться их последовательное включение.
• Чайник, микроволновая печь, бойлер и электроинструмент. Их можно использовать с этим ИБП. Подбирайте модели и режим одновременной работы так, чтобы суммарная мощность укладывалась в 6 кВт и допустимую мощность батарей. Длительная работа нагревательных приборов быстрее расходует заряд.
• Дом с трёхфазным вводом. Этот инвертор питает одну фазу резервных потребителей. Нужные группы можно собрать на одной фазе и подключить к ИБП в пределах доступной мощности. Остальные нагрузки распределяют между другими фазами по проекту щита. Для трёхфазного оборудования требуется другая схема.

Запас ёмкости в аккумуляторах и время работы

Номинальная энергия батарейного блока составляет 10,24 кВт·ч. Расчёт: 51,2 В × 100 А·ч × 2. До приборов дойдёт меньше энергии из-за потерь преобразования и оставляемого резерва заряда. При небольшой средней нагрузке аккумуляторы работают дольше, при длительном включении нагревателей запас расходуется быстрее.

Отметьте приборы, укажите их количество, мощность и часы работы за сутки. Измените глубину разряда и сравните оценку с нужным временем резерва.

Начальные настройки калькулятора — глубина разряда 90% и КПД 93%. Это предварительная оценка. Средняя мощность равна суточному потреблению, делённому на 24 часа. Желаемое время — цель для сравнения, его изменение не меняет расчётную автономность при прежней нагрузке. Пусковые токи не учитываются. Фактическое время зависит от начального заряда, температуры, состояния батарей и настроек системы. Фактические потери инвертора могут быть выше принятых в калькуляторе, особенно при небольшой нагрузке.

Подключение генератора

Однофазный генератор можно использовать как дополнительный источник питания на время длительного отключения. Его мощность распределяют между работающими приборами и зарядом батарей. Ток заряда ограничивают с учётом обеих нагрузок. Генератор подключают к входу переменного тока через предусмотренное проектом переключение источников. Требования к напряжению и частоте проверяют по руководству инвертора.

Где установить

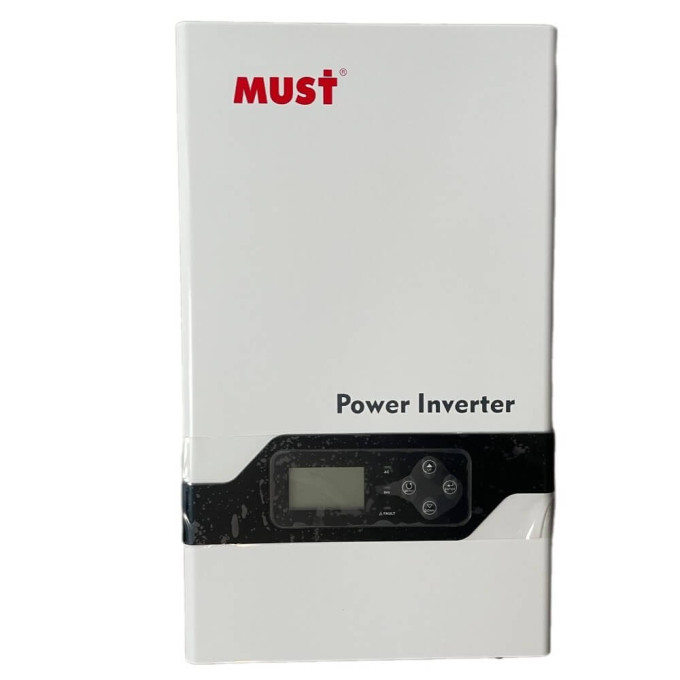

Для оборудования выбирают сухое техническое помещение с вентиляцией и доступом для обслуживания. Инвертор закрепляют по руководству, оставляя свободное пространство для охлаждения. Рядом с жилыми комнатами учитывают шум вентиляторов.

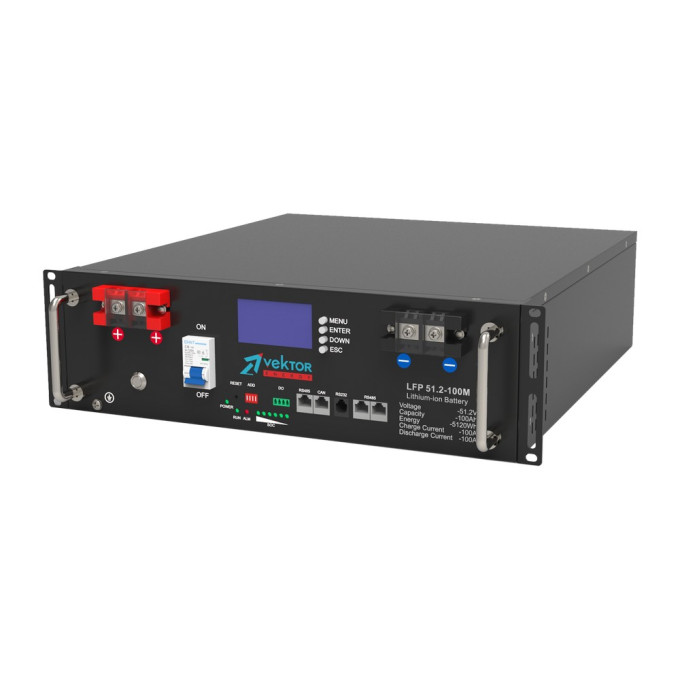

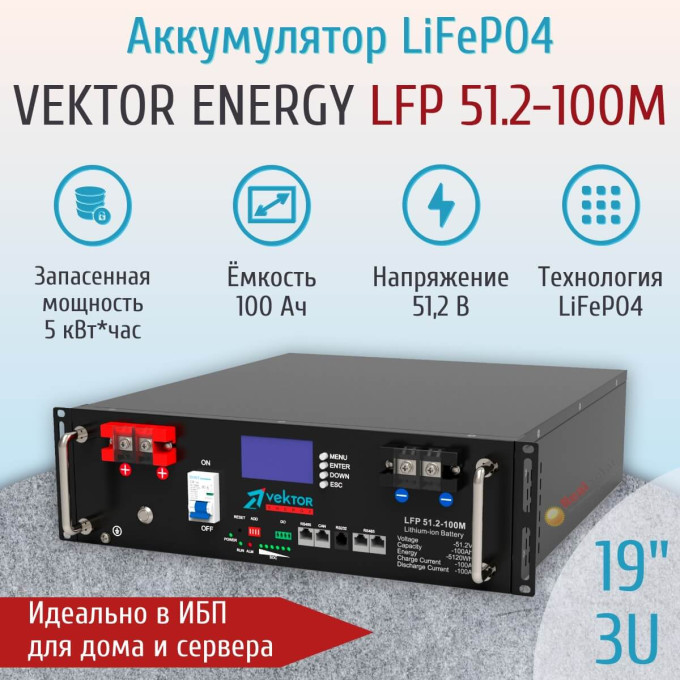

Аккумуляторы Vektor в корпусе 19″ устанавливают в 19″ шкаф или на полку стеллажа. Шкаф и полки выбирают по массе батарей. Оставляют место для вентиляции и доступа к кабелям и разъёмам.

Силовые кабели, защиту и коммутацию в щите подбирают по току, длине линий и схеме подключения. Литиевые батареи без предусмотренного производителем подогрева не заряжают при отрицательной температуре. Параллельные модули подключают по схеме производителя, с защитой ветвей и согласованными настройками BMS.

Подбор под ваш дом

Пришлите список приборов, их мощность и желаемое время работы при отключении. Для насосов и компрессоров полезны данные о запуске, для оценки монтажа — фото или видео электрощита и места установки. По этим сведениям можно выбрать резервные группы и оценить запас аккумуляторов.

Для предварительного выбора воспользуйтесь конфигуратором ИБП. Условия монтажа в Санкт-Петербурге и Ленинградской области уточняются по объекту. Работы в других регионах согласовываются отдельно.
