Датчик переменного тока DEYE 100А / 50mA, для сетевых инверторов, ограничения продажи в сеть

Датчик Deye измеряет ток и направление обмена электроэнергией между зданием и внешней сетью. По этим данным совместимый инвертор может уменьшать солнечную генерацию, когда появляется избыток, который не нужно отдавать наружу. Это полезно для системы с собственным потреблением солнечной энергии.

В описании карточки датчик указан для однофазных инверторов Deye SUN-3К — 10К. Перед заказом пришлите точную модель инвертора: мы проверим соответствие датчика и разъёма. Сам датчик не отключает нагрузку и не заменяет автомат защиты.

Маркировка 100 А / 50 мА задаёт соотношение измеряемого и выходного тока: при 100 А в измеряемом проводе во вторичной цепи датчика получается 50 мА. По этому сигналу совместимый инвертор рассчитывает обмен с сетью. Это измерительный параметр, а не допустимая мощность инвертора или предел домашней нагрузки.

Сопоставьте коэффициент датчика с требованиями вашего инвертора. Похожего разъёма недостаточно для замены: другой коэффициент даст неверные показания. Если подбираете датчик к существующей системе, пришлите модель инвертора и маркировку прежнего измерителя.

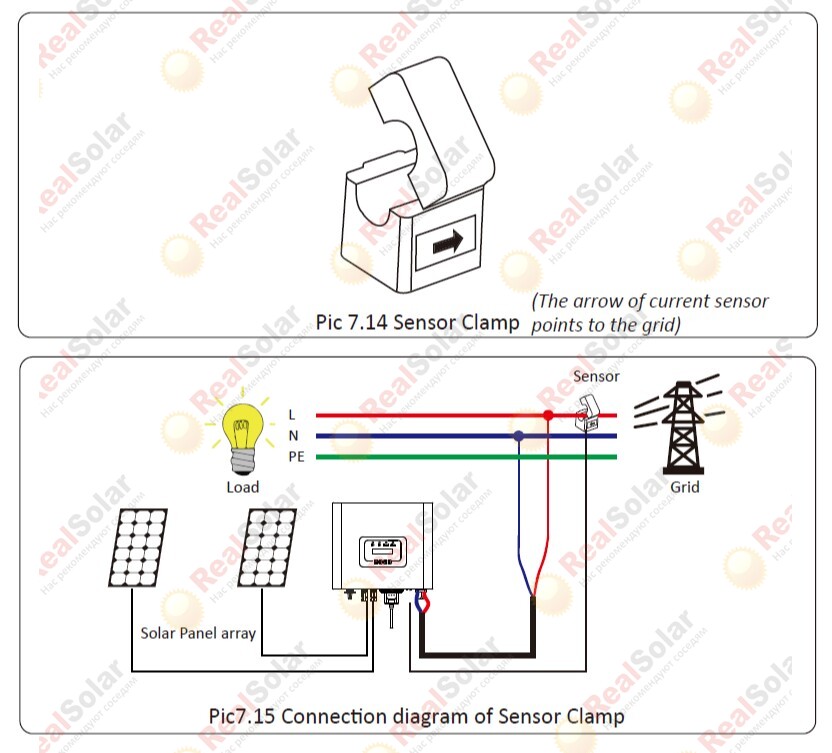

Датчик нужен в той точке системы, где инвертор должен измерять обмен здания с внешней сетью. Тогда ограничение отдачи ориентируется на общий баланс потребления и солнечной выработки, а не на случайную отдельную линию.

Точное место, фазу и направление измерения должен определить электрик по руководству инвертора. Монтаж и проверку показаний поручите ему: ошибка измерения меняет работу ограничения экспорта. Для проверки совместимости до заказа пришлите модель инвертора и фото щита.

В описании этой карточки датчик указан для однофазных инверторов Deye SUN-3К — 10К. Для трёхфазной системы одного измерения обычно недостаточно: инвертору нужны данные о потреблении по предусмотренной производителем схеме. Сам номинал 100 А / 50 мА не подтверждает совместимость с трёхфазной моделью.

Пришлите точное обозначение инвертора и данные установленного счётчика или датчиков. Мы проверим, какой измеритель и сколько каналов требуются этой модели. Подключение и распределение измерений по фазам должен определить электрик.

Возможность удлинения согласуйте по руководству инвертора и датчика. Измерительный сигнал может искажаться из-за лишней длины, контактов и электромагнитных помех, а неверные показания влияют на ограничение отдачи в сеть.

До выбора места передайте электрику предполагаемую длину и трассу линии. Он должен проверить разрешённый кабель, допустимую длину и способ прокладки по документации конкретной системы. Если удлинение допустимо, после монтажа нужна проверка показаний. Универсальную длину для этого датчика без такого подтверждения не обещаем.

Причина может быть в расположении датчика, направлении измерения, выбранной фазе или настройке ограничения экспорта. Повреждение измерительной линии или неверный коэффициент датчика тоже могут искажать показания. По одному значку в приложении нельзя определить, какой из этих случаев возник.

Пришлите нам модель инвертора, выбранный режим и снимки показаний при известной нагрузке. Проверку датчика и его подключения в щите поручите электрику. Небольшие переходные колебания и постоянная обратная отдача — разные ситуации: нужно проверить, когда и при какой нагрузке появляется экспорт.

Обслуживание датчика и его измерительной цепи поручите электрику по руководству конкретной системы. Разбирать соединения на работающем вводе самостоятельно не следует. Малый измерительный ток не делает работу внутри электрощита обычным подключением бытового прибора.

Если нужно перенести датчик или заменить кабель, согласуйте это до работ. После вмешательства электрик должен проверить правильность измерения и ограничение отдачи. До заказа замены пришлите модель инвертора и маркировку датчика — мы проверим совместимость.
