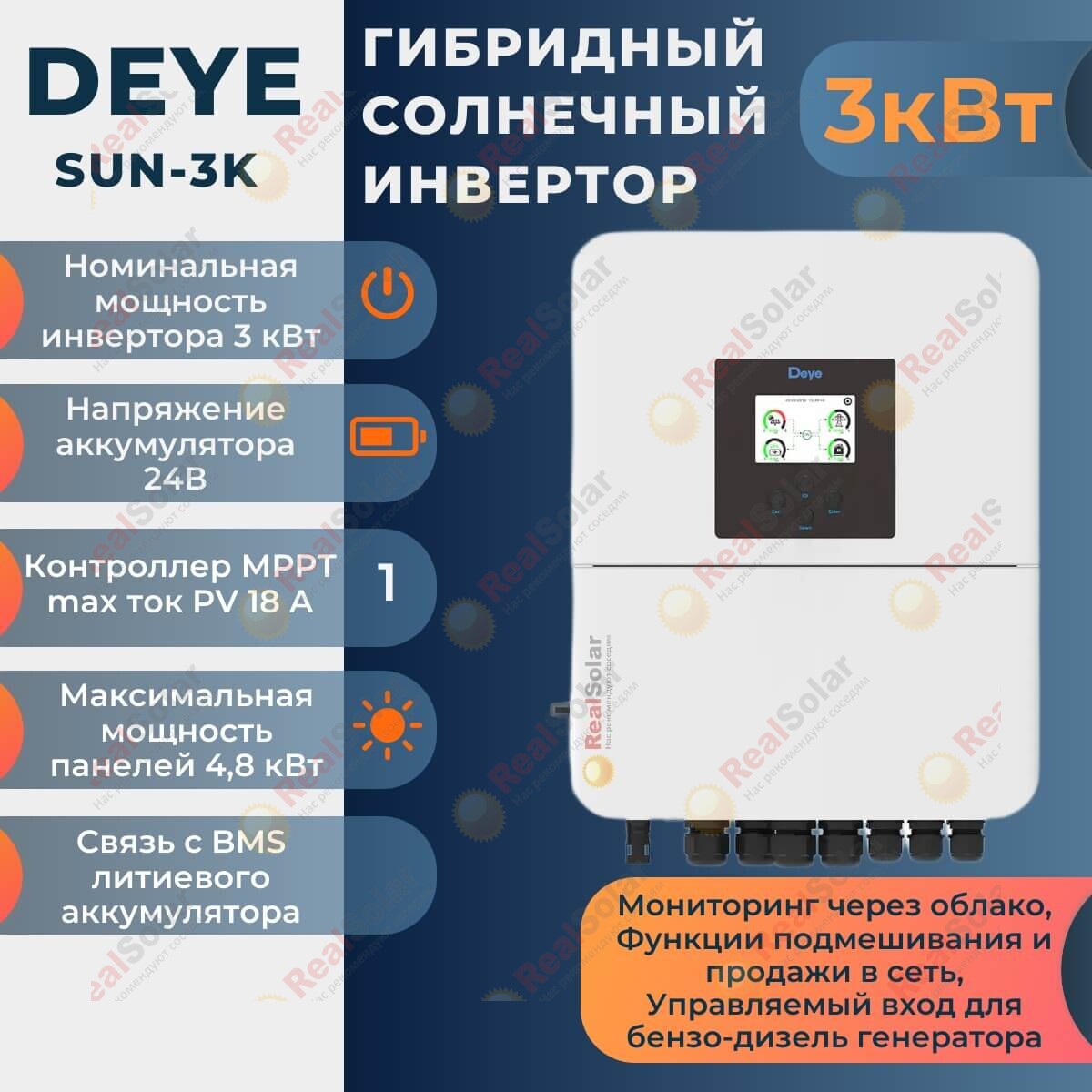

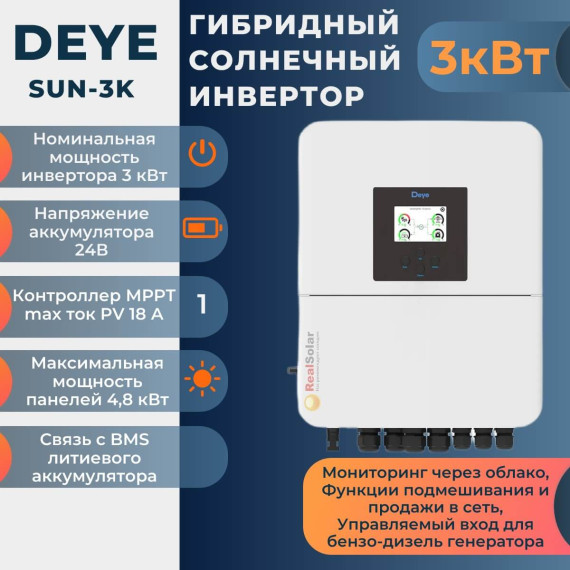

Гибридный солнечный инвертор Deye SUN-3K-SG04LP1-24-EU-SM1 24В 3 кВт 1МРРТ ФЭМ 4,8 кВт

Показывает назначение и схему работы инвертора: автономный, сетевой, гибридный, инвертор-зарядное устройство или ИБП.

От типа зависит, с какими источниками энергии работает устройство, нужна ли ему аккумуляторная батарея и может ли оно взаимодействовать с внешней сетью.

Активная мощность, которую инвертор способен отдавать длительно в штатных условиях. Обычно указывается в ваттах или киловаттах.

Именно по этому значению подбирают постоянную нагрузку, оставляя запас. Пусковые токи двигателей и насосов проверяют отдельно по пиковой мощности.

Кратковременная мощность для запуска нагрузки с высоким пусковым током: насоса, компрессора, холодильника или электроинструмента.

Одного числового значения недостаточно — важно, сколько времени инвертор способен удерживать такой пик.

Время, в течение которого инвертор способен отдавать заявленную пиковую мощность до ограничения или защитного отключения.

Короткого импульса может хватить для запуска одного двигателя, но не для длительной перегрузки. Условия измерения смотрят в документации производителя.

Количество фаз на выходе инвертора: одна или три. Оно должно соответствовать схеме электроснабжения и подключаемому оборудованию.

Для трёхфазных моделей дополнительно учитывают допустимую нагрузку на каждую фазу и разрешённый перекос между фазами.

Напряжение переменного тока, которое инвертор поддерживает на выходе в штатном режиме.

У трёхфазных моделей нужно различать фазное и линейное напряжение. Допустимое отклонение и точность стабилизации указываются отдельно.

Форма переменного напряжения на выходе инвертора. Чистая синусоида подходит практически для любой бытовой и профессиональной техники.

Модифицированная синусоида может вызывать шум, нагрев или неправильную работу двигателей, трансформаторов и чувствительной электроники.

Наибольшая эффективность преобразования энергии, которой инвертор достигает при наиболее выгодной нагрузке.

В реальной системе КПД меняется с мощностью, напряжением и температурой. Пиковое значение не следует принимать за среднюю эффективность за сутки.

Конструкция силового преобразователя: трансформаторная или бестрансформаторная, низкочастотная или высокочастотная.

От неё зависят масса, габариты, поведение при пусковых нагрузках и наличие гальванической развязки. Сам по себе тип силовой части не определяет качество инвертора.

Степень защиты корпуса от твёрдых частиц и воды. Первая цифра кода IP относится к пыли и прикосновению, вторая — к влаге.

Класс IP не описывает рабочую температуру и сам по себе не разрешает установку на улице. Нужно учитывать требования производителя к месту и способу монтажа.

Предусмотренный производителем вариант монтажа: на стене, на полу, в стойке или в шкафу.

При установке необходимо оставить требуемые зазоры для охлаждения и доступ к кабелям, автоматам и разъёмам.

Способ отвода тепла от силовых компонентов: естественный, вентиляторный или комбинированный.

Активное охлаждение позволяет работать с высокой мощностью, но добавляет шум и требует свободного притока воздуха. Скорость вентиляторов часто зависит от нагрузки и температуры.

Громкость работающего инвертора, обычно указанная в децибелах. Параметр особенно важен при установке рядом с жилыми помещениями.

Шум может меняться вместе с нагрузкой, температурой и скоростью вентиляторов. Сравнивать модели корректно только при одинаковых условиях измерения.

Диапазон температуры окружающего воздуха, в котором допускается работа инвертора.

При жаре устройство может снижать мощность, а за пределами диапазона — отключаться. Температуру хранения и условия для аккумуляторов проверяют отдельно.

Срок, в течение которого изготовитель или продавец принимает обращения по неисправностям, возникшим по причинам производства.

Условия, начало отсчёта и исключения указаны в гарантийном талоне или документации. Гарантия не заменяет требования к правильному монтажу и эксплуатации.

Основные задачи и системы, для которых предназначен инвертор: резервное питание, автономная электростанция, солнечная система, дом, котёл или промышленная нагрузка.

Это ориентир для первичного выбора. Совместимость всё равно проверяют по мощности, фазности, напряжению АКБ и требованиям подключаемого оборудования.

Показывает, предусмотрена ли работа инвертора с аккумуляторной батареей. АКБ может быть обязательной, не поддерживаться или подключаться как дополнительная опция.

Эта характеристика не описывает совместимость полностью. Отдельно проверяют напряжение, тип батареи, допустимый ток и требования к связи с BMS.

Номинальное напряжение аккумуляторной системы, на которое рассчитан инвертор. Оно должно соответствовать напряжению батареи или собранной батарейной цепи.

Для высоковольтных систем дополнительно проверяют весь рабочий диапазон. Подключать АКБ с неподходящим напряжением нельзя.

Показывает класс батарейной системы: низковольтная LV или высоковольтная HV. Эти исполнения используют разное рабочее напряжение и не являются взаимозаменяемыми.

От архитектуры зависят схема батарейной цепи, токи, кабели и требования к BMS. Точный диапазон напряжения всегда сверяют с документацией инвертора.

Нижняя граница напряжения батарейной системы, при которой инвертор ещё может работать или запускаться.

Это не рекомендуемая глубина разряда аккумулятора. Фактический порог ограничивают настройки инвертора, характеристики батареи и защита BMS.

Наибольшее напряжение, допустимое на батарейном входе инвертора. Пиковое напряжение полностью заряженной АКБ не должно превышать этот предел.

При подборе учитывают зарядные настройки, количество последовательно соединённых модулей и ограничения BMS.

Типы аккумуляторов, для которых в инверторе предусмотрены подходящие режимы заряда и работы: например AGM, GEL, кислотные или LiFePO4.

Совпадения по типу недостаточно для подключения. Нужно также проверить напряжение, токи, ёмкость и, для литиевых батарей, совместимость BMS.

Возможность обмена данными между инвертором и системой управления литиевой батареей. BMS может передавать заряд, состояние батареи, допустимые токи и аварийные сигналы.

Для работы нужны совместимые протокол, кабель, распиновка и настройки. Наличие разъёма само по себе совместимость не гарантирует.

Интерфейсы и протоколы, по которым инвертор обменивается данными с BMS аккумулятора, например CAN или RS485.

Одинаковый тип порта ещё не означает совместимость устройств. Нужно сверить поддерживаемую модель батареи, протокол, распиновку и версию прошивки.

Наибольший ток, которым встроенное зарядное устройство может заряжать АКБ от внешней сети или генератора.

Значение ограничивают по паспорту аккумулятора и BMS. Фактический ток может быть ниже из-за настроек, температуры и доступной мощности источника.

Наибольший ток, которым встроенный солнечный контроллер может заряжать аккумулятор от фотоэлектрических модулей.

Это ток на стороне АКБ, а не ток солнечного входа MPPT. Его согласуют с допустимым током батареи и ограничениями BMS.

Общий предел зарядного тока при одновременной работе нескольких источников, например солнечных панелей и внешней сети.

Сумма токов отдельных зарядных каналов не должна превышать это значение. Дополнительно учитывают настройки и допустимый ток самой АКБ.

Наибольший ток, который инвертор способен подать в аккумулятор с учётом общего ограничения зарядного устройства.

Реальный ток определяется самым строгим из ограничений: инвертора, выбранного источника, настроек, аккумулятора и BMS.

Последовательность этапов, по которой инвертор управляет током и напряжением при заряде аккумулятора. Это может быть многоступенчатый режим или алгоритм CC/CV.

Алгоритм и его настройки должны соответствовать типу АКБ. Неподходящий профиль снижает ресурс батареи и может привести к срабатыванию защиты.

Показывает, установлены ли аккумуляторные модули внутри корпуса устройства. Такое решение обычно готово к работе без отдельного батарейного шкафа.

Ёмкость, время автономной работы, срок службы и возможность замены встроенных АКБ проверяют отдельно.

Возможность подключить к устройству отдельный батарейный модуль или шкаф, чтобы получить требуемый запас энергии или увеличить время автономной работы.

Внешний блок должен подходить по напряжению, разъёмам, допустимому току и протоколу BMS. Универсальной совместимости между разными сериями обычно нет.

Возможность включить инвертор от аккумулятора при отсутствии напряжения во внешней сети.

Для запуска батарея должна иметь достаточный заряд и не находиться в режиме защиты. Функция не всегда означает возможность запуска только от солнечных панелей.

Показывает, какой контроллер солнечного заряда установлен в инверторе. Значение «Нет» означает отсутствие встроенного контроллера, PWM — простой импульсный контроллер, MPPT — контроллер с поиском точки максимальной мощности.

MPPT обычно эффективнее использует мощность панелей при меняющемся освещении. Для подключения также нужно проверить допустимые напряжение, ток и мощность солнечного массива.

Количество независимых MPPT-каналов, которые отслеживают точку максимальной мощности солнечных панелей.

Несколько трекеров позволяют раздельно подключать массивы с разной ориентацией или условиями освещения. Число MPPT не всегда совпадает с количеством физических PV-входов.

Количество предусмотренных входов для подключения стрингов солнечных панелей к инвертору.

Несколько PV-входов могут относиться к одному MPPT-трекеру. При подключении проверяют схему распределения входов, допустимый ток и напряжение каждого трекера.

Показывает, сколько отдельных цепочек солнечных панелей можно подключить к одному MPPT-трекеру.

При параллельном подключении стрингов их токи складываются. Суммарный рабочий ток и ток короткого замыкания не должны превышать ограничения выбранного MPPT.

Наибольшая суммарная паспортная мощность солнечных панелей, которую производитель разрешает подключить к инвертору.

Даже при подходящей мощности нужно отдельно проверить напряжение и ток каждого стринга. Допустимое превышение мощности панелей учитывают только в пределах, указанных производителем.

Предельно допустимое напряжение на солнечном входе инвертора. Превышать его нельзя даже кратковременно.

Для проверки используют напряжение холостого хода всего стринга с учётом его повышения на морозе. Рабочий диапазон MPPT проверяют отдельно.

Минимальное напряжение от солнечных панелей, при котором инвертор способен запустить солнечный контроллер и начать работу.

После запуска устройство может работать при другом напряжении, если оно остаётся в диапазоне MPPT. Значение зависит от схемы и количества панелей в стринге.

Нижняя граница напряжения, при которой MPPT-контроллер может эффективно отслеживать точку максимальной мощности панелей.

Рабочее напряжение стринга должно оставаться выше этой границы с учётом нагрева панелей и снижения освещённости.

Верхняя граница диапазона, в котором контроллер отслеживает точку максимальной мощности солнечного массива.

Это значение не следует путать с предельно допустимым напряжением PV. Рабочее напряжение стринга должно укладываться в диапазон MPPT, а напряжение холостого хода — оставаться ниже максимума солнечного входа.

Наибольший рабочий ток солнечного массива, который допускается для одного MPPT-трекера.

Если к трекеру подключено несколько параллельных стрингов, их рабочие токи складываются. Полученное значение не должно превышать предел инвертора.

Предельно допустимый суммарный ток короткого замыкания солнечных панелей для одного MPPT-трекера.

При расчёте складывают токи короткого замыкания параллельных стрингов и учитывают необходимый запас. Это значение не заменяет ограничение по рабочему току.

Показывает, на сколько процентов мощность подключённых солнечных панелей может превышать номинальную мощность инвертора или солнечного входа.

Такой запас помогает увеличить выработку утром, вечером и в пасмурную погоду. При этом напряжение и ток массива всё равно должны оставаться в допустимых пределах.

Нижняя граница сетевого напряжения, при которой устройство может использовать внешний источник питания.

Если напряжение опускается ниже этого уровня, ИБП может перейти на инвертор, отключить заряд или заблокировать сетевой вход. Точная реакция зависит от режима и настроек.

Верхняя граница сетевого напряжения, при которой устройство принимает питание от внешней сети.

При превышении допустимого значения ИБП может перейти на аккумулятор или отключить сетевой вход, защищая нагрузку и собственные цепи.

Диапазон частоты внешней сети или генератора, в котором ИБП может синхронизироваться с источником и работать от него.

Если частота выходит за допустимые границы, устройство может перейти на инвертор или отклонить вход. Этот параметр особенно важен при работе с генератором.

Байпас подаёт питание от внешней сети напрямую к нагрузке, минуя силовой преобразователь инвертора.

Он может использоваться при перегрузке, неисправности или обслуживании — в зависимости от конструкции устройства. Встроенный автоматический байпас не всегда заменяет отдельный сервисный байпас.

Показывает, может ли устройство принимать питание от бензинового или дизельного генератора для нагрузки и заряда аккумуляторов.

Для устойчивой работы генератор должен подходить по мощности, напряжению и частоте. Также важны качество выходного сигнала и правильные настройки сетевого входа.

Наличие отдельного входа, предназначенного для подключения генератора независимо от основного сетевого ввода.

Такой вход позволяет использовать отдельные настройки и логику работы источника. Само его наличие не означает, что инвертор умеет автоматически запускать генератор.

Потенциально свободный релейный контакт, через который инвертор может подать команду на запуск или остановку генератора.

Для автоматической работы генератор должен поддерживать дистанционный запуск. Сухой контакт передаёт управляющий сигнал и не служит источником питания.

Возможность одновременно питать нагрузку от солнечных панелей, аккумулятора и внешней сети. Инвертор добавляет недостающую мощность из доступного источника.

Функция помогает уменьшить потребление из сети без отключения нагрузки. Она не означает, что инвертор умеет отдавать излишки энергии во внешнюю сеть.

Возможность передавать излишки солнечной энергии во внешнюю электрическую сеть.

Для работы нужны подходящая схема подключения, счётчик и настройки инвертора. Возможность и условия экспорта также согласуют с сетевой организацией.

Режим, который ограничивает или предотвращает отдачу энергии во внешнюю сеть. Инвертор регулирует мощность по данным счётчика либо датчика тока.

Для корректной работы важны место установки датчика, его направление и настройки системы. Кратковременные небольшие перетоки могут зависеть от скорости регулирования.

Возможность использовать инвертор без подключённой аккумуляторной батареи — например, для питания нагрузки от солнечных панелей и внешней сети.

Доступные режимы и мощность без АКБ могут быть ограничены. Резервное питание при пропадании сети обычно требует отдельного источника энергии.

Отдельный выход для питания выбранных потребителей при отключении внешней сети. Энергия поступает от аккумулятора и, если это предусмотрено, солнечных панелей.

К EPS обычно подключают только резервируемые нагрузки через отдельную линию. Допустимую мощность и пусковые токи оборудования проверяют заранее.

Активная мощность, которую резервный выход EPS способен длительно отдавать нагрузке в штатном режиме.

Суммарная мощность подключённой техники должна оставаться в этих пределах. Пусковые токи, перегрузочную способность и ограничения аккумулятора учитывают отдельно.

Возможность объединить источники энергии на стороне переменного тока — например, подключить существующий сетевой солнечный инвертор к гибридной системе.

Для такой схемы нужна подтверждённая совместимость оборудования и правильные настройки управления мощностью. Наличие обычного AC-входа само по себе поддержку AC-coupling не гарантирует.

Управляемый выход для нагрузки, которую можно включать при избытке солнечной энергии или выполнении заданных условий.

К нему обычно подключают бойлер, насос и другие некритичные потребители. Логика включения и допустимая мощность зависят от модели и настроек.

Возможность объединить несколько инверторов для увеличения общей мощности или построения более гибкой системы.

Для параллельной работы нужны совместимые модели, кабели связи и правильные настройки. Требования к версиям оборудования и прошивки уточняют у производителя.

Наибольшее количество инверторов, которое производитель разрешает объединить в одну параллельную систему.

Устройства должны быть совместимы между собой и правильно настроены. Возможное количество может зависеть от модели, фазности и схемы подключения.

Возможность объединить совместимые инверторы для получения трёхфазного выхода, даже если каждое устройство рассчитано на одну фазу.

Для такой системы нужны синхронизация, связь между инверторами и правильное распределение фаз. Простого параллельного соединения для этого недостаточно.

Показывает, входит ли в комплект датчик тока CT для измерения направления и величины потока энергии в точке подключения к сети.

Датчик используется для режимов собственного потребления и Zero Export. Для точных измерений важны правильное место установки, направление и настройка.

Дисплей показывает основные параметры инвертора: напряжение, мощность, заряд аккумулятора, выбранный режим и сообщения об ошибках. По нему можно быстро оценить состояние системы без подключения телефона или компьютера.

Обычный LCD-дисплей выводит текст и числовые значения, цветной экран делает схему потоков энергии нагляднее, а сенсорный позволяет менять настройки прямо на панели. Тип экрана влияет прежде всего на удобство управления, а не на электрические возможности инвертора.

Если дисплея нет, локальная индикация обычно ограничена светодиодами, а подробные данные доступны через приложение или интерфейс связи. Перед покупкой стоит проверить, какие настройки разрешено менять с панели.

Wi-Fi подключает инвертор к беспроводной сети для передачи данных в приложение или систему удалённого мониторинга. Пользователь может видеть выработку, потребление, состояние аккумулятора и аварийные сообщения.

Встроенный Wi-Fi уже находится в корпусе устройства. Если указано «Опция», потребуется совместимый внешний модуль или адаптер, который может не входить в комплект.

Наличие Wi-Fi не всегда означает прямое локальное управление: часть моделей работает только через облачный сервер производителя. Нужно проверить поддерживаемый модуль, требования к сети и доступные функции приложения.

Ethernet обеспечивает проводное подключение инвертора к локальной сети или интернету. Такое соединение обычно стабильнее беспроводного и удобно в местах со слабым сигналом Wi-Fi.

Интерфейс может быть встроен либо подключаться отдельным сетевым модулем. Через него данные передаются в веб-портал, приложение, систему диспетчеризации или локальный контроллер — если это предусмотрено производителем.

Разъём Ethernet сам по себе не гарантирует открытый доступ к данным. Для интеграции нужно уточнить используемый протокол, сетевые настройки и наличие локального API либо привязки к облачному сервису.

Bluetooth используется для прямого соединения смартфона с инвертором на небольшом расстоянии. Через него удобно выполнять первоначальную настройку, смотреть текущие параметры и проводить локальную диагностику.

Соединение работает рядом с оборудованием и не заменяет удалённый мониторинг через интернет. Для постоянного доступа из другого места обычно требуется Wi-Fi, Ethernet или отдельный модем.

Для работы нужны совместимое приложение и поддерживаемая версия Bluetooth. Набор доступных настроек зависит от модели инвертора и прав пользователя.

Мобильное приложение позволяет следить за работой инвертора со смартфона: видеть потоки энергии, историю выработки, заряд аккумулятора, состояние сети и сообщения об ошибках.

В зависимости от модели через приложение можно менять режимы, расписания заряда, ограничения экспорта и другие параметры. Часть настроек может быть доступна только установщику или сервисному специалисту.

Само наличие приложения не гарантирует удалённый доступ. Нужно проверить, какой модуль связи требуется, поддерживается ли нужная операционная система и работает ли приложение через облако или напрямую рядом с инвертором.

Веб-мониторинг даёт доступ к данным инвертора через браузер. На портале можно смотреть текущую мощность, графики выработки и потребления, состояние оборудования и журнал событий.

Такой способ удобен для наблюдения за несколькими объектами и подготовки отчётов. Возможности экспорта данных, уведомлений и разграничения доступа зависят от платформы производителя.

Для работы обычно нужны интернет, совместимый модуль связи и учётная запись. Перед покупкой стоит уточнить, является ли сервис бесплатным, как долго хранится история и возможна ли работа без облака.

Интерфейсы — это физические каналы связи инвертора с внешними устройствами. К ним относятся CAN, RS485, RS232, USB и Ethernet.

Они могут использоваться для подключения BMS аккумулятора, счётчика энергии, датчика, модуля мониторинга, компьютера или системы автоматизации. Один и тот же порт в разных моделях может выполнять разные задачи.

Совпадение разъёма ещё не означает совместимость оборудования. Нужно сверять протокол обмена, распиновку, скорость связи, тип кабеля и назначение конкретного порта в документации производителя.

Modbus — промышленный протокол обмена данными, который используют для подключения инвертора к контроллерам, SCADA, системам диспетчеризации и автоматизации здания.

Чаще всего встречаются Modbus RTU через RS485 и Modbus TCP через Ethernet. Через протокол можно считывать напряжения, мощность, состояние аккумулятора, коды ошибок и другие параметры, предусмотренные картой регистров.

Отметка о поддержке Modbus не указывает тип подключения и доступные команды. Для интеграции нужны карта регистров, настройки адреса и скорости, а возможность удалённо менять параметры проверяют отдельно.

SNMP применяется для контроля ИБП и инверторов в компьютерных сетях. Система мониторинга может получать сведения о режиме работы, нагрузке, аккумуляторе и аварийных событиях.

Встроенная поддержка означает наличие сетевого интерфейса SNMP в устройстве. Если указано «Опция», обычно требуется отдельная карта или адаптер сетевого управления.

Для подключения важно знать версию SNMP, поддерживаемый файл MIB и набор уведомлений Trap. Возможность дистанционного управления и требования к безопасности зависят от установленного модуля.

Сухие контакты передают простые дискретные сигналы без подачи собственного напряжения. Их используют для связи с автоматикой, сигнализацией, контроллером здания или системой запуска генератора.

В конкретной модели контакт может сообщать об аварии, работе от аккумулятора, низком заряде или другом событии. Некоторые устройства позволяют назначить функцию контакта в настройках.

Указанное количество означает число доступных каналов, но не их электрическую нагрузочную способность. Перед подключением проверяют схему NO/NC, допустимые напряжение и ток, а также назначение клемм.
