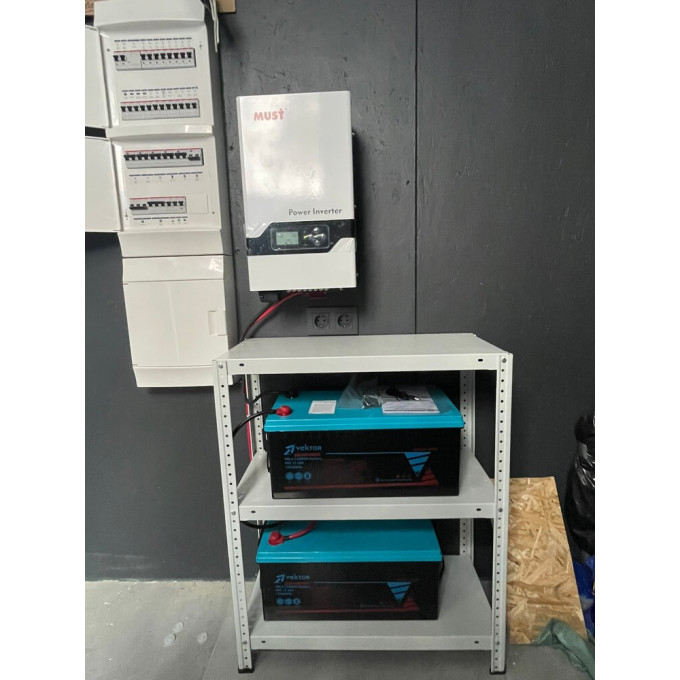

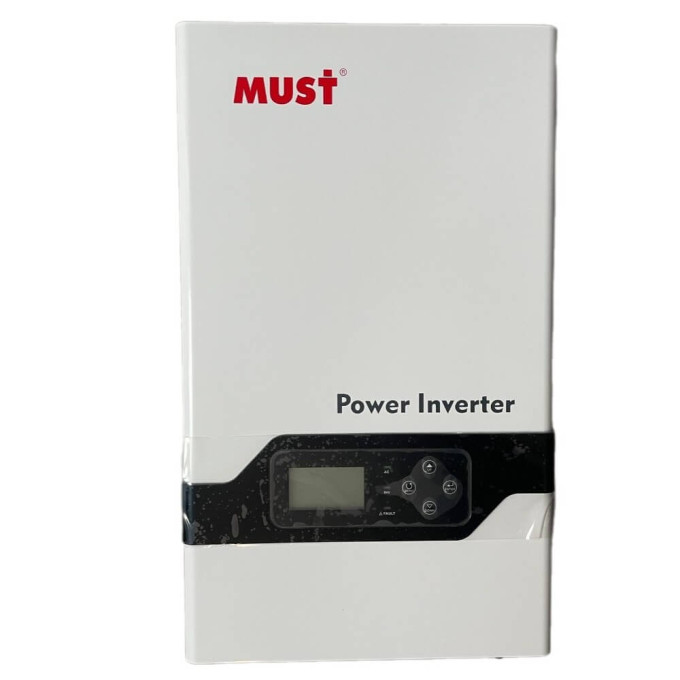

Инвертор ИБП MUST EP30-5048 PLUS 5 кВт 48 вольт, трансформаторный источник бесперебойного питания

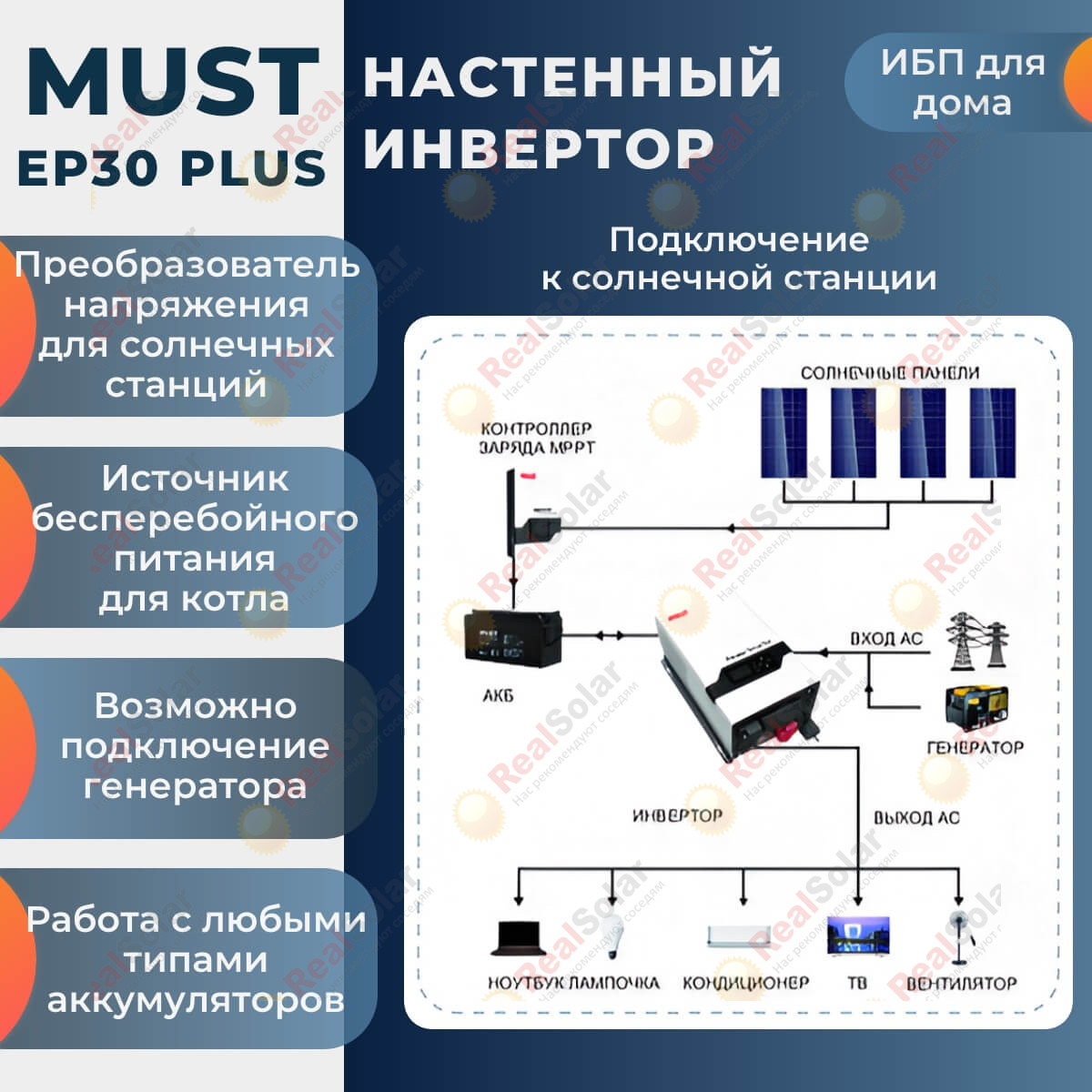

Показывает назначение и схему работы инвертора: автономный, сетевой, гибридный, инвертор-зарядное устройство или ИБП.

От типа зависит, с какими источниками энергии работает устройство, нужна ли ему аккумуляторная батарея и может ли оно взаимодействовать с внешней сетью.

Активная мощность, которую инвертор способен отдавать длительно в штатных условиях. Обычно указывается в ваттах или киловаттах.

Именно по этому значению подбирают постоянную нагрузку, оставляя запас. Пусковые токи двигателей и насосов проверяют отдельно по пиковой мощности.

Полная выходная мощность в вольт-амперах. Она учитывает не только полезную активную мощность, но и реактивную составляющую нагрузки.

Параметр важен для двигателей, трансформаторов и другой техники с коэффициентом мощности ниже единицы. Его следует оценивать вместе с мощностью в ваттах.

Кратковременная мощность для запуска нагрузки с высоким пусковым током: насоса, компрессора, холодильника или электроинструмента.

Одного числового значения недостаточно — важно, сколько времени инвертор способен удерживать такой пик.

Количество фаз на выходе инвертора: одна или три. Оно должно соответствовать схеме электроснабжения и подключаемому оборудованию.

Для трёхфазных моделей дополнительно учитывают допустимую нагрузку на каждую фазу и разрешённый перекос между фазами.

Напряжение переменного тока, которое инвертор поддерживает на выходе в штатном режиме.

У трёхфазных моделей нужно различать фазное и линейное напряжение. Допустимое отклонение и точность стабилизации указываются отдельно.

Форма переменного напряжения на выходе инвертора. Чистая синусоида подходит практически для любой бытовой и профессиональной техники.

Модифицированная синусоида может вызывать шум, нагрев или неправильную работу двигателей, трансформаторов и чувствительной электроники.

Наибольшая эффективность преобразования энергии, которой инвертор достигает при наиболее выгодной нагрузке.

В реальной системе КПД меняется с мощностью, напряжением и температурой. Пиковое значение не следует принимать за среднюю эффективность за сутки.

Конструкция силового преобразователя: трансформаторная или бестрансформаторная, низкочастотная или высокочастотная.

От неё зависят масса, габариты, поведение при пусковых нагрузках и наличие гальванической развязки. Сам по себе тип силовой части не определяет качество инвертора.

Степень защиты корпуса от твёрдых частиц и воды. Первая цифра кода IP относится к пыли и прикосновению, вторая — к влаге.

Класс IP не описывает рабочую температуру и сам по себе не разрешает установку на улице. Нужно учитывать требования производителя к месту и способу монтажа.

Предусмотренный производителем вариант монтажа: на стене, на полу, в стойке или в шкафу.

При установке необходимо оставить требуемые зазоры для охлаждения и доступ к кабелям, автоматам и разъёмам.

Способ отвода тепла от силовых компонентов: естественный, вентиляторный или комбинированный.

Активное охлаждение позволяет работать с высокой мощностью, но добавляет шум и требует свободного притока воздуха. Скорость вентиляторов часто зависит от нагрузки и температуры.

Диапазон температуры окружающего воздуха, в котором допускается работа инвертора.

При жаре устройство может снижать мощность, а за пределами диапазона — отключаться. Температуру хранения и условия для аккумуляторов проверяют отдельно.

Срок, в течение которого изготовитель или продавец принимает обращения по неисправностям, возникшим по причинам производства.

Условия, начало отсчёта и исключения указаны в гарантийном талоне или документации. Гарантия не заменяет требования к правильному монтажу и эксплуатации.

Основные задачи и системы, для которых предназначен инвертор: резервное питание, автономная электростанция, солнечная система, дом, котёл или промышленная нагрузка.

Это ориентир для первичного выбора. Совместимость всё равно проверяют по мощности, фазности, напряжению АКБ и требованиям подключаемого оборудования.

Показывает, предусмотрена ли работа инвертора с аккумуляторной батареей. АКБ может быть обязательной, не поддерживаться или подключаться как дополнительная опция.

Эта характеристика не описывает совместимость полностью. Отдельно проверяют напряжение, тип батареи, допустимый ток и требования к связи с BMS.

Номинальное напряжение аккумуляторной системы, на которое рассчитан инвертор. Оно должно соответствовать напряжению батареи или собранной батарейной цепи.

Для высоковольтных систем дополнительно проверяют весь рабочий диапазон. Подключать АКБ с неподходящим напряжением нельзя.

Показывает класс батарейной системы: низковольтная LV или высоковольтная HV. Эти исполнения используют разное рабочее напряжение и не являются взаимозаменяемыми.

От архитектуры зависят схема батарейной цепи, токи, кабели и требования к BMS. Точный диапазон напряжения всегда сверяют с документацией инвертора.

Типы аккумуляторов, для которых в инверторе предусмотрены подходящие режимы заряда и работы: например AGM, GEL, кислотные или LiFePO4.

Совпадения по типу недостаточно для подключения. Нужно также проверить напряжение, токи, ёмкость и, для литиевых батарей, совместимость BMS.

Возможность обмена данными между инвертором и системой управления литиевой батареей. BMS может передавать заряд, состояние батареи, допустимые токи и аварийные сигналы.

Для работы нужны совместимые протокол, кабель, распиновка и настройки. Наличие разъёма само по себе совместимость не гарантирует.

Интерфейсы и протоколы, по которым инвертор обменивается данными с BMS аккумулятора, например CAN или RS485.

Одинаковый тип порта ещё не означает совместимость устройств. Нужно сверить поддерживаемую модель батареи, протокол, распиновку и версию прошивки.

Наибольший ток, которым встроенное зарядное устройство может заряжать АКБ от внешней сети или генератора.

Значение ограничивают по паспорту аккумулятора и BMS. Фактический ток может быть ниже из-за настроек, температуры и доступной мощности источника.

Общий предел зарядного тока при одновременной работе нескольких источников, например солнечных панелей и внешней сети.

Сумма токов отдельных зарядных каналов не должна превышать это значение. Дополнительно учитывают настройки и допустимый ток самой АКБ.

Наибольший ток, который инвертор способен подать в аккумулятор с учётом общего ограничения зарядного устройства.

Реальный ток определяется самым строгим из ограничений: инвертора, выбранного источника, настроек, аккумулятора и BMS.

Последовательность этапов, по которой инвертор управляет током и напряжением при заряде аккумулятора. Это может быть многоступенчатый режим или алгоритм CC/CV.

Алгоритм и его настройки должны соответствовать типу АКБ. Неподходящий профиль снижает ресурс батареи и может привести к срабатыванию защиты.

Показывает, установлены ли аккумуляторные модули внутри корпуса устройства. Такое решение обычно готово к работе без отдельного батарейного шкафа.

Ёмкость, время автономной работы, срок службы и возможность замены встроенных АКБ проверяют отдельно.

Возможность включить инвертор от аккумулятора при отсутствии напряжения во внешней сети.

Для запуска батарея должна иметь достаточный заряд и не находиться в режиме защиты. Функция не всегда означает возможность запуска только от солнечных панелей.

Схема, по которой ИБП питает нагрузку и реагирует на проблемы во внешней сети. Основные варианты — резервная, линейно-интерактивная и On-Line.

Резервные модели переключаются на инвертор при пропадании сети, линейно-интерактивные дополнительно корректируют напряжение, а On-Line постоянно питают нагрузку через двойное преобразование.

Нижняя граница сетевого напряжения, при которой устройство может использовать внешний источник питания.

Если напряжение опускается ниже этого уровня, ИБП может перейти на инвертор, отключить заряд или заблокировать сетевой вход. Точная реакция зависит от режима и настроек.

Верхняя граница сетевого напряжения, при которой устройство принимает питание от внешней сети.

При превышении допустимого значения ИБП может перейти на аккумулятор или отключить сетевой вход, защищая нагрузку и собственные цепи.

Диапазон частоты внешней сети или генератора, в котором ИБП может синхронизироваться с источником и работать от него.

Если частота выходит за допустимые границы, устройство может перейти на инвертор или отклонить вход. Этот параметр особенно важен при работе с генератором.

Байпас подаёт питание от внешней сети напрямую к нагрузке, минуя силовой преобразователь инвертора.

Он может использоваться при перегрузке, неисправности или обслуживании — в зависимости от конструкции устройства. Встроенный автоматический байпас не всегда заменяет отдельный сервисный байпас.

Время, необходимое устройству для перехода с внешней сети на питание от инвертора при отключении или недопустимых параметрах сети.

Чем меньше значение, тем ниже вероятность перезагрузки чувствительной техники. Фактическое время может зависеть от выбранного режима работы.

Время перехода с питания от инвертора обратно на внешнюю сеть после восстановления её нормальных параметров.

Устройство может дополнительно выдерживать задержку, чтобы убедиться в стабильности сети. Время перехода зависит от топологии, режима и настроек.

Показывает, может ли устройство принимать питание от бензинового или дизельного генератора для нагрузки и заряда аккумуляторов.

Для устойчивой работы генератор должен подходить по мощности, напряжению и частоте. Также важны качество выходного сигнала и правильные настройки сетевого входа.

Наличие отдельного входа, предназначенного для подключения генератора независимо от основного сетевого ввода.

Такой вход позволяет использовать отдельные настройки и логику работы источника. Само его наличие не означает, что инвертор умеет автоматически запускать генератор.

Потенциально свободный релейный контакт, через который инвертор может подать команду на запуск или остановку генератора.

Для автоматической работы генератор должен поддерживать дистанционный запуск. Сухой контакт передаёт управляющий сигнал и не служит источником питания.

Автоматическая регулировка входного напряжения помогает поддерживать нормальное питание нагрузки без перехода на аккумулятор.

AVR работает только в предусмотренном диапазоне. При слишком низком или высоком напряжении устройство может переключиться на инвертор.

Допустимое отклонение выходного напряжения от номинального значения в режиме работы от инвертора.

Чем меньше процент, тем стабильнее напряжение для подключённой техники. При работе через байпас параметры выхода могут зависеть от внешней сети.

Дисплей показывает основные параметры инвертора: напряжение, мощность, заряд аккумулятора, выбранный режим и сообщения об ошибках. По нему можно быстро оценить состояние системы без подключения телефона или компьютера.

Обычный LCD-дисплей выводит текст и числовые значения, цветной экран делает схему потоков энергии нагляднее, а сенсорный позволяет менять настройки прямо на панели. Тип экрана влияет прежде всего на удобство управления, а не на электрические возможности инвертора.

Если дисплея нет, локальная индикация обычно ограничена светодиодами, а подробные данные доступны через приложение или интерфейс связи. Перед покупкой стоит проверить, какие настройки разрешено менять с панели.

Wi-Fi подключает инвертор к беспроводной сети для передачи данных в приложение или систему удалённого мониторинга. Пользователь может видеть выработку, потребление, состояние аккумулятора и аварийные сообщения.

Встроенный Wi-Fi уже находится в корпусе устройства. Если указано «Опция», потребуется совместимый внешний модуль или адаптер, который может не входить в комплект.

Наличие Wi-Fi не всегда означает прямое локальное управление: часть моделей работает только через облачный сервер производителя. Нужно проверить поддерживаемый модуль, требования к сети и доступные функции приложения.

Ethernet обеспечивает проводное подключение инвертора к локальной сети или интернету. Такое соединение обычно стабильнее беспроводного и удобно в местах со слабым сигналом Wi-Fi.

Интерфейс может быть встроен либо подключаться отдельным сетевым модулем. Через него данные передаются в веб-портал, приложение, систему диспетчеризации или локальный контроллер — если это предусмотрено производителем.

Разъём Ethernet сам по себе не гарантирует открытый доступ к данным. Для интеграции нужно уточнить используемый протокол, сетевые настройки и наличие локального API либо привязки к облачному сервису.

Bluetooth используется для прямого соединения смартфона с инвертором на небольшом расстоянии. Через него удобно выполнять первоначальную настройку, смотреть текущие параметры и проводить локальную диагностику.

Соединение работает рядом с оборудованием и не заменяет удалённый мониторинг через интернет. Для постоянного доступа из другого места обычно требуется Wi-Fi, Ethernet или отдельный модем.

Для работы нужны совместимое приложение и поддерживаемая версия Bluetooth. Набор доступных настроек зависит от модели инвертора и прав пользователя.

Веб-мониторинг даёт доступ к данным инвертора через браузер. На портале можно смотреть текущую мощность, графики выработки и потребления, состояние оборудования и журнал событий.

Такой способ удобен для наблюдения за несколькими объектами и подготовки отчётов. Возможности экспорта данных, уведомлений и разграничения доступа зависят от платформы производителя.

Для работы обычно нужны интернет, совместимый модуль связи и учётная запись. Перед покупкой стоит уточнить, является ли сервис бесплатным, как долго хранится история и возможна ли работа без облака.

Интерфейсы — это физические каналы связи инвертора с внешними устройствами. К ним относятся CAN, RS485, RS232, USB и Ethernet.

Они могут использоваться для подключения BMS аккумулятора, счётчика энергии, датчика, модуля мониторинга, компьютера или системы автоматизации. Один и тот же порт в разных моделях может выполнять разные задачи.

Совпадение разъёма ещё не означает совместимость оборудования. Нужно сверять протокол обмена, распиновку, скорость связи, тип кабеля и назначение конкретного порта в документации производителя.

Сухие контакты передают простые дискретные сигналы без подачи собственного напряжения. Их используют для связи с автоматикой, сигнализацией, контроллером здания или системой запуска генератора.

В конкретной модели контакт может сообщать об аварии, работе от аккумулятора, низком заряде или другом событии. Некоторые устройства позволяют назначить функцию контакта в настройках.

Указанное количество означает число доступных каналов, но не их электрическую нагрузочную способность. Перед подключением проверяют схему NO/NC, допустимые напряжение и ток, а также назначение клемм.
