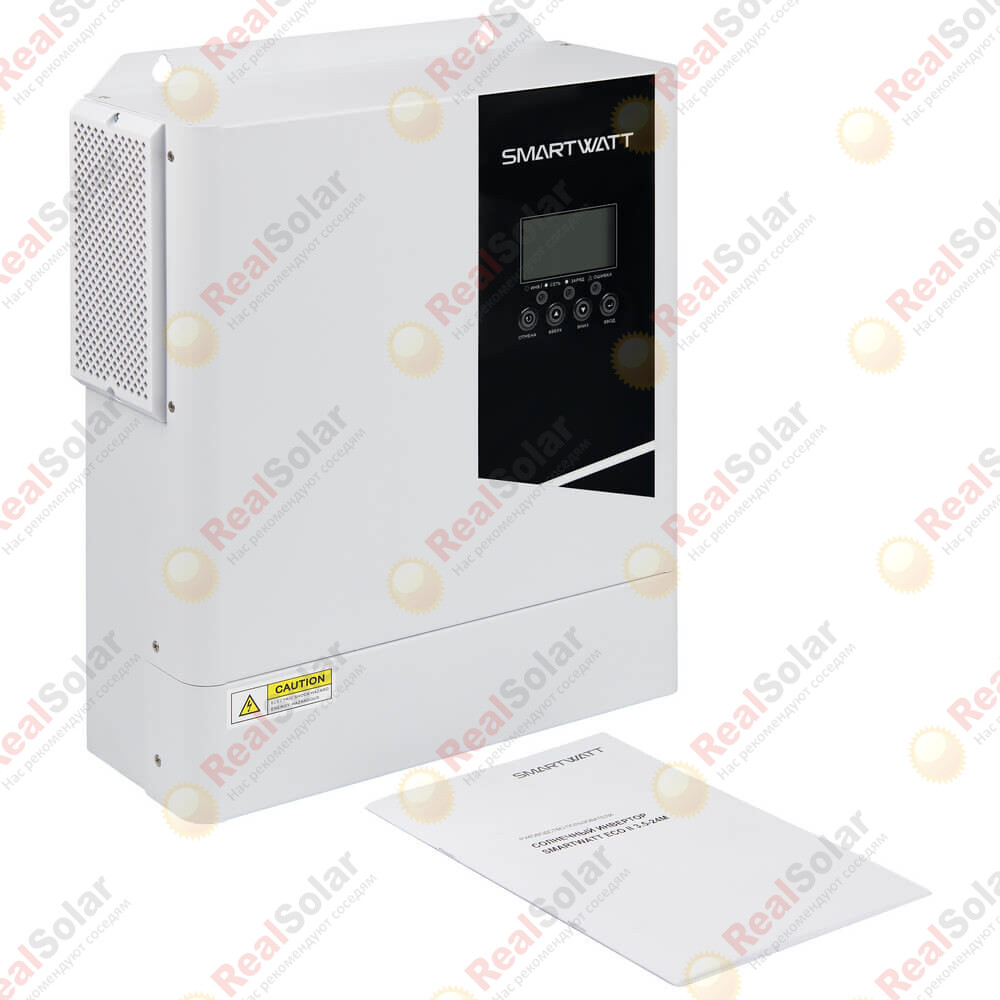

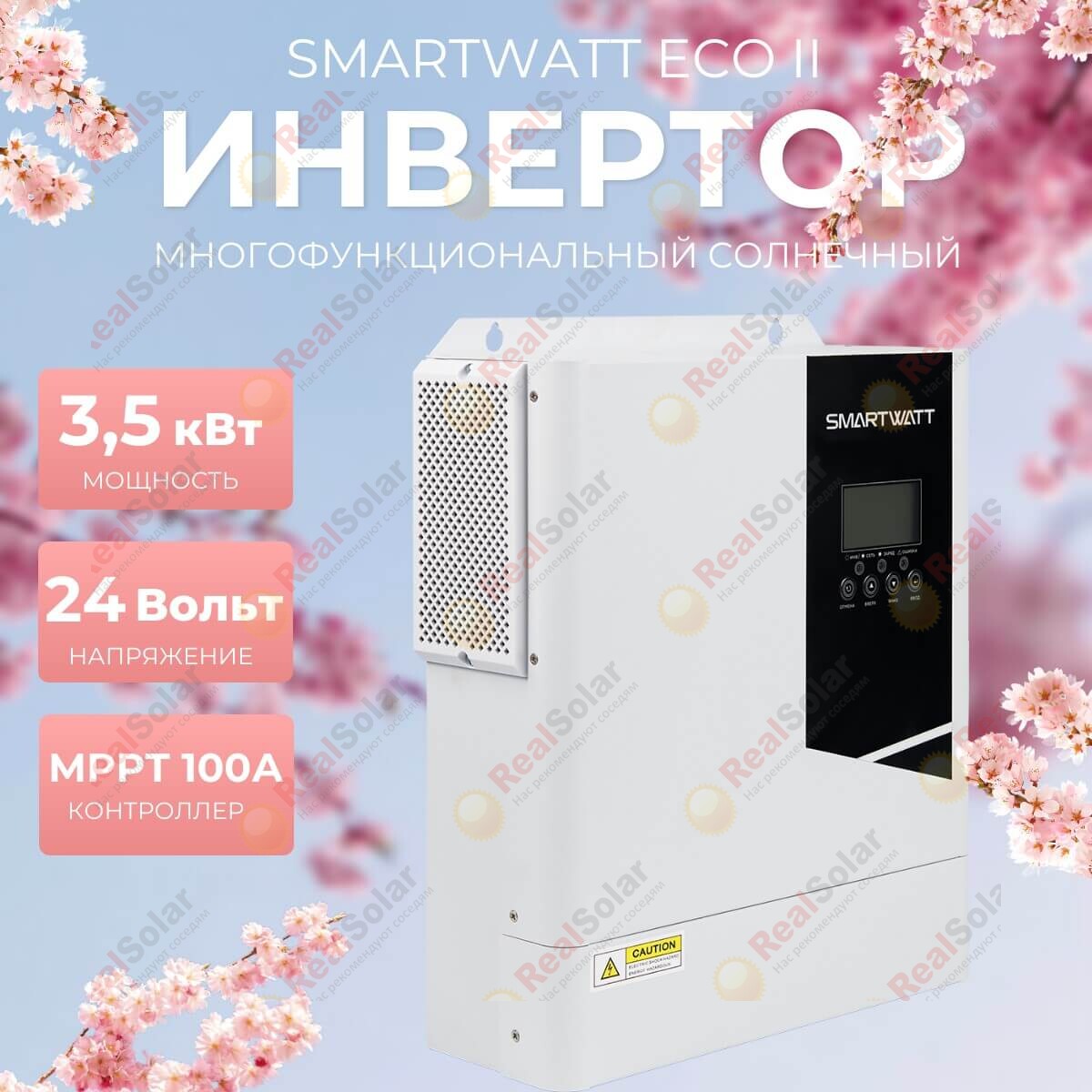

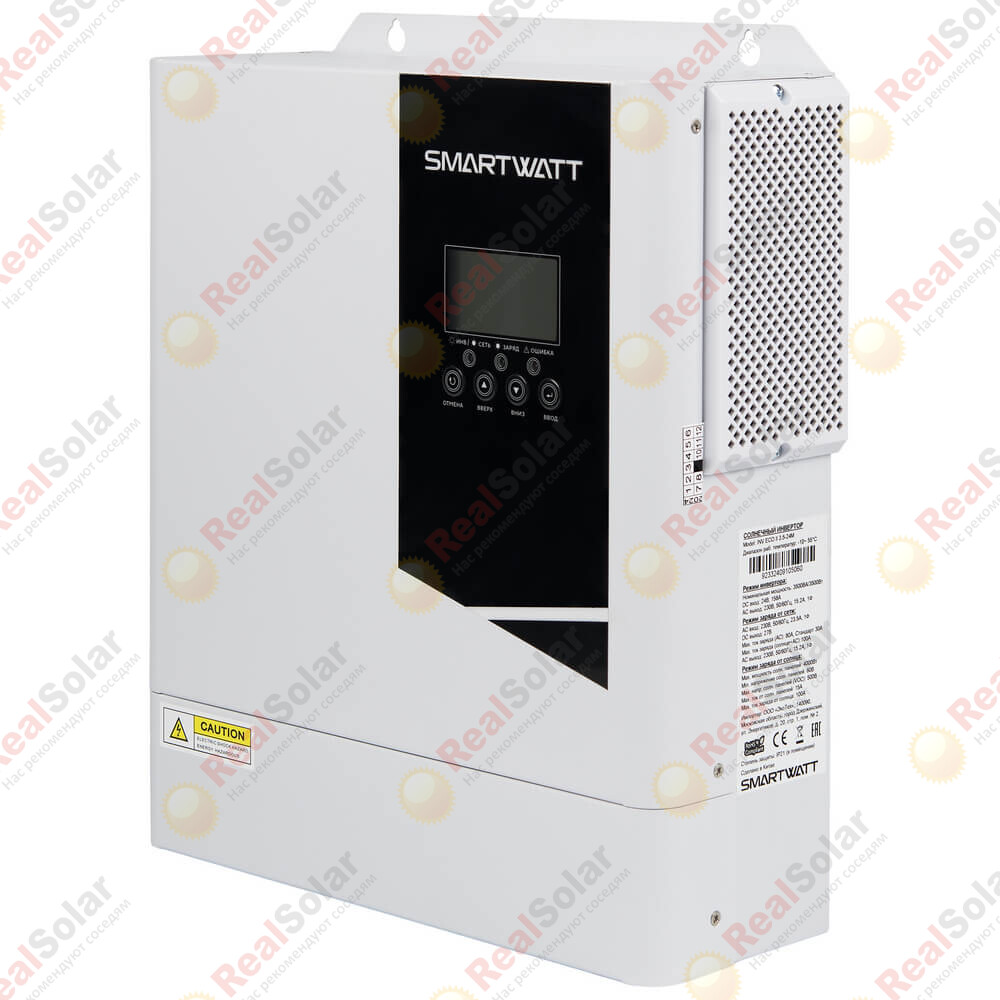

Однофазный инвертор резервного типа серии ECO II мощностью 3.5 кВт. В одном корпусе прибора одновременно работают инвертор с чистым синусом, мощное зарядное устройство от сети или генератора и контроллер заряда для солнечных панелей с током заряда до 100 ампер.
Применяется для небольшой солнечной электростанции с возможностью подключения солнечных панелей до 4 кВт и аккумуляторов напряжением 24 Вольт. Сочетает в себе функционал инвертора и солнечного зарядного устройства с высоковольтным контроллером MPPT.

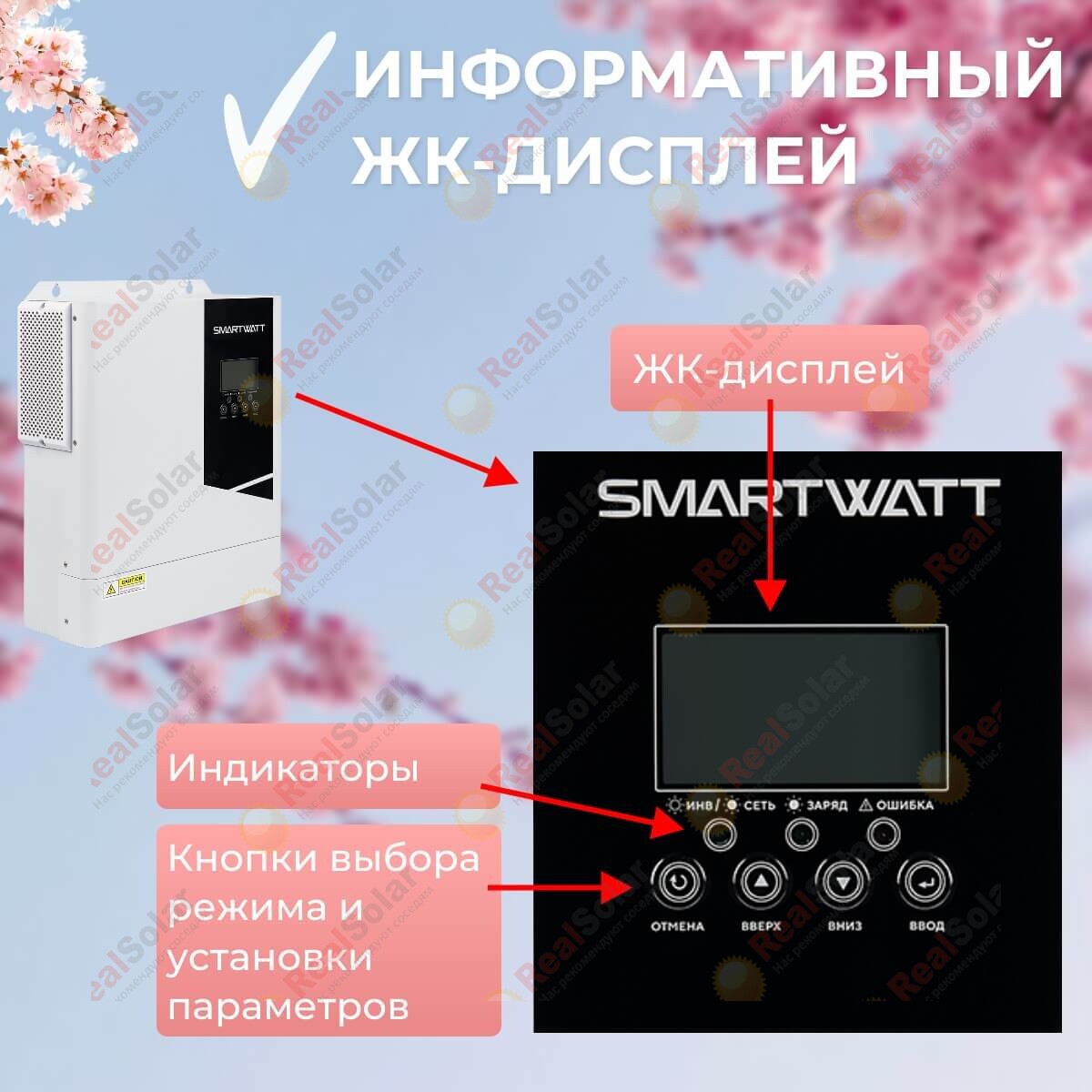

Имеет встроенный AC автомат, а также защиту от перегрузки, короткого замыкания, перегрева. Позволяет настраивать приоритет заряда от солнца или сети и изменять другие настройки с помощью встроенного LCD дисплея
Преимущества солнечного инвертора SmartWatt ECO 3,5K 100А МРРТ
- Диапазон работы VHHN контроллера 60 - 500 VDC
- Максимальный ток заряда от солнца MPPT 100А (суммарно с сетью 100А)
- Подмешивает ЭЭ от сети с солнцем
- Функция активации литиевого АКБ (PV SPS)
- На выходе чистая синусоида, зарядка от сети 80А
- Всегда чистая синусоида на выходе в режиме преобразования
- Есть возможность регулировки диапазона входного напряжения
- В настройках заложен выбор приоритета питания: от сети или от солнечных батарей
- Зарядное устройство включает правильные режимы заряда, для выбранного АКБ, продлевая срок его службы
- После пропадания сетевого электропитания, инвертор автоматически производит перезапуск при его появлении

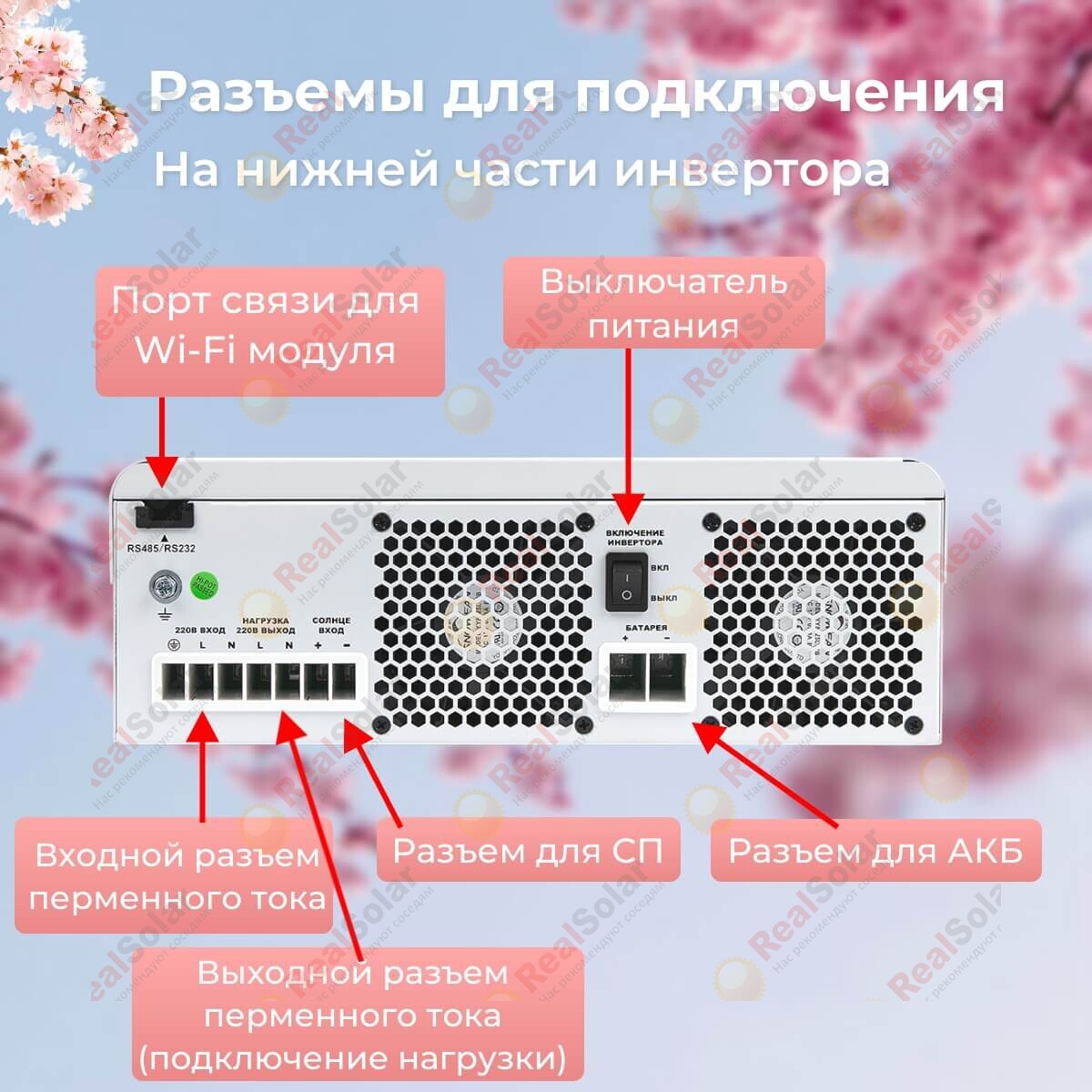

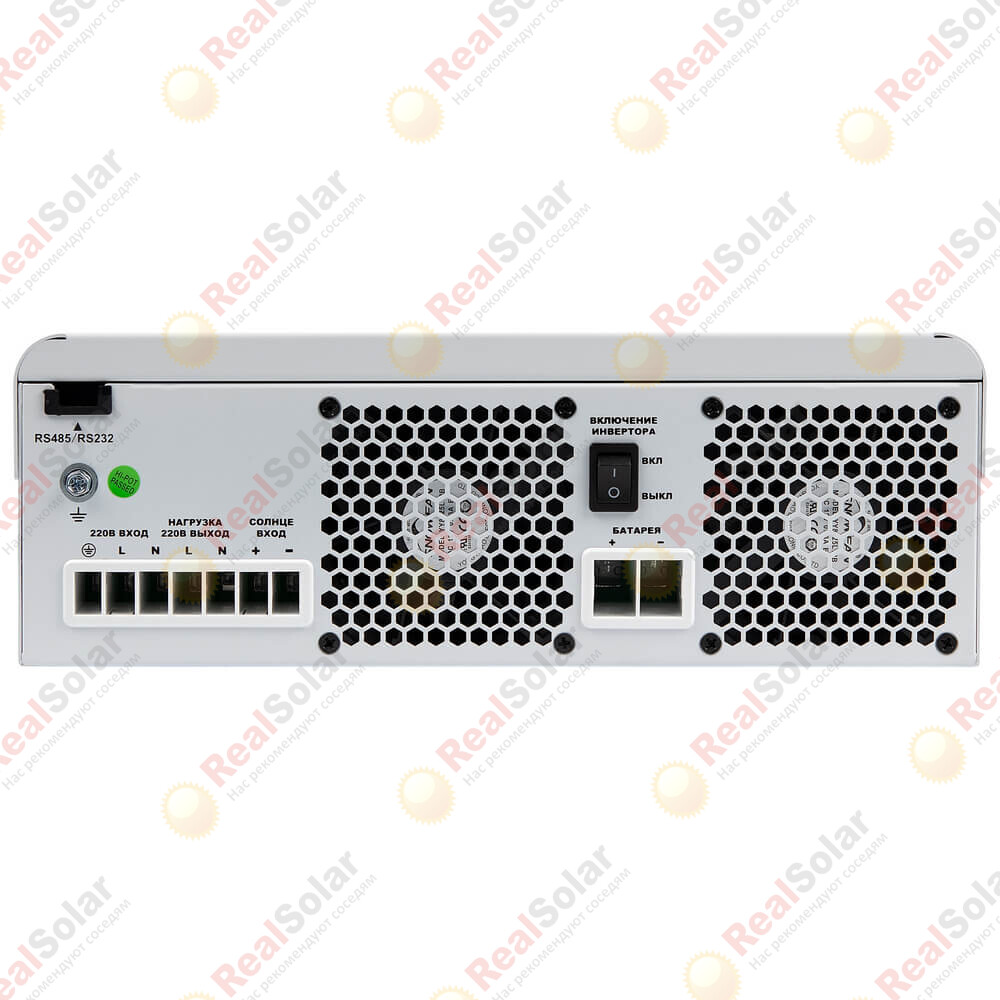

- Порт коммуникации только RS232 (задействован для WiFi)

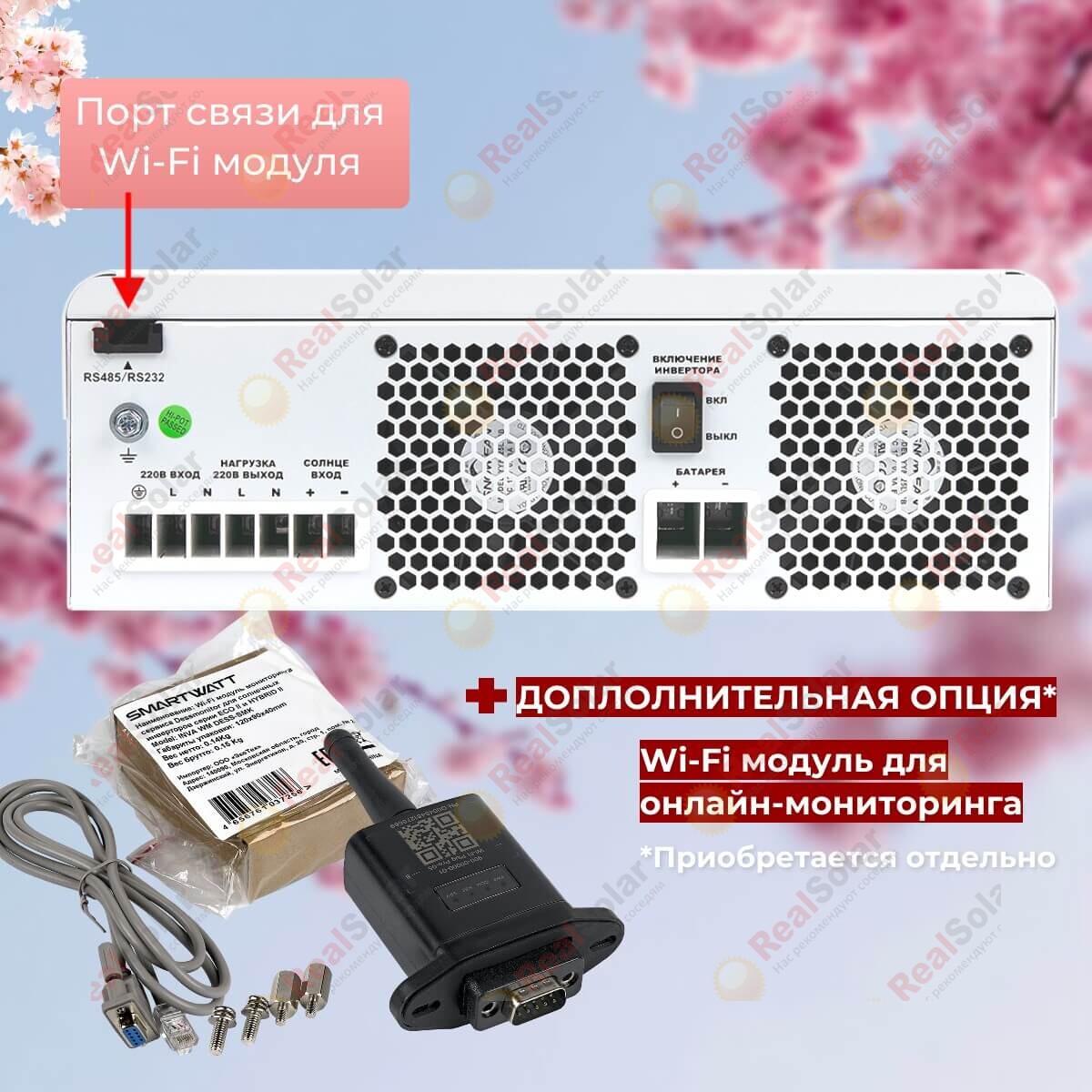

- Для удаленного мониторинга необходим дополнительно блок WI-FI
- В инверторе предусмотрена защита от перегрузки, короткого замыкания и перегрева
- Нет порта подключения для BMS
- Работа без АКБ не поддерживается
Технические характеристики инвертора
Выход AC:
- Выходное напряжение АС: 230 В ± 5%
- Пиковая мощность: 7 кВт
- Номинальная мощность: 3,5 кВт
- Номинальная частота: 50/60 Гц
- Количество фаз: 1 шт.
- Форма выходного напряжения: Чистая синусоида
- Коэфф. мощности: 0.6~1
- Параллельное подключение инверторов: нет
- Экспорт электроэнергии: нет
Вход PV:
- Макс. мощность PV, кВт: 4 кВт
- Макс. Входное напряжение PV: 500 В
- Диапазон напряжений MPPT: 60-500 В
- Тип контроллера: MPPT
- Количество контроллеров: 1
- Параллельных входов: 1
- Макс. Входной ток PV: 15 А
Вход AC:
- Напряжение: 230 В
- Диапазон частот: 50/60 Гц (автоопределение)
- Диапазон входных напряжений: 170-280 / 90-280 В
- Макс. входной ток: 23,5 А
АКБ:
- Номинальное напряжение АКБ: 24 В
- Возможность работы без АКБ: да
- Макс. ток заряда от солнца:100 А
- Макс. ток заряда от сети:80 А
- Макс. суммарный ток заряда:100 А
Эффективность:
- Максимальная эффективность: 96%
- Работа от АКБ: 93%
- КПД MPPT: 99%
- Время переключения: 10-20 мс
Особенности:
- Рабочая температура:-10 ºС до 55 ºС
- Cтепень защиты: IP21
- Сертификаты соответствия: CE, EAC
- Дисплей: ЖК
- Удалённый мониторинг: Опционально Wi-Fi
Габаритные размеры:
- Размеры (ВхШхГ): 358 x 295 x 106 мм
- Вес: 7 кг
Сфера применения:
- Частные домовладения
- Сельское хозйяство, фермерство
- Транспортная инфраструктура
- Туристические объекты
- Катера, яхты, автофургоны, автодома
Схема подключения инвертора:
Документация (smartwatt-inv-eco-ii-3_5-24m.pdf, 208 Kb) [Скачать]
