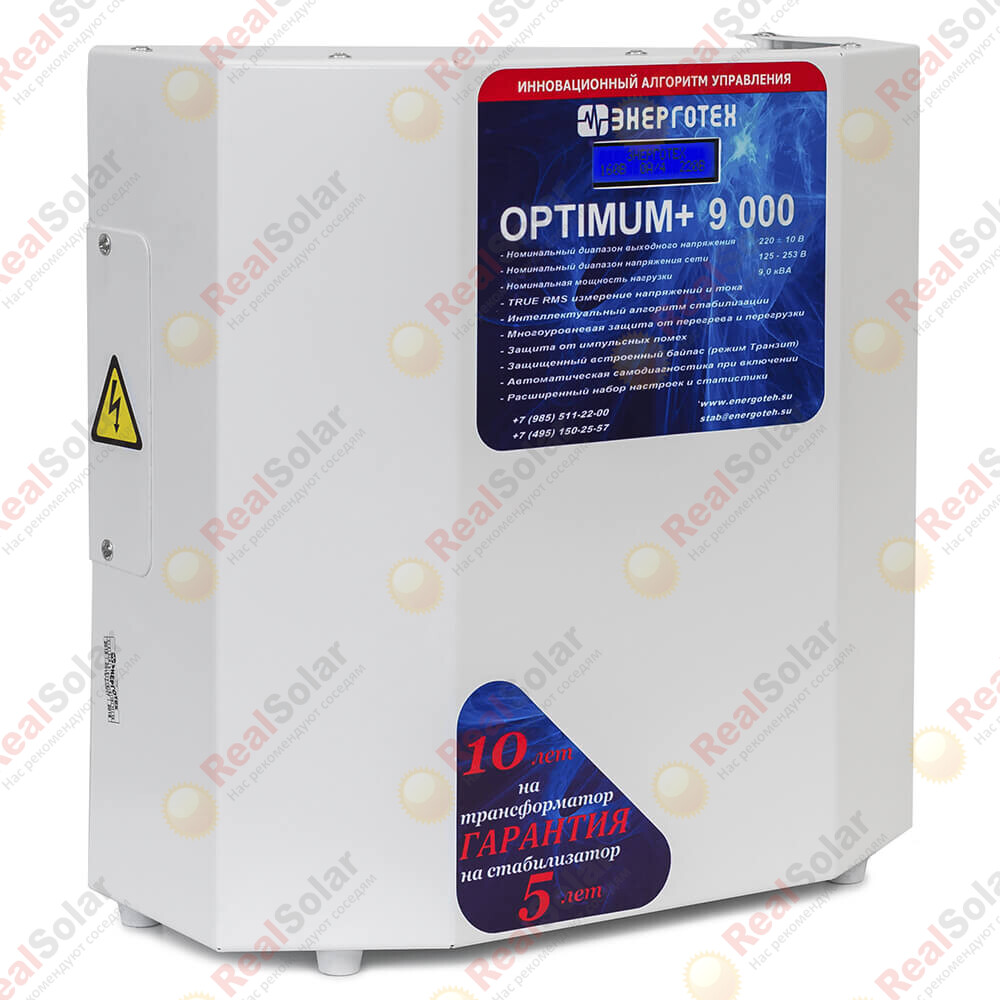

Стабилизатор напряжения Энерготех OPTIMUM+ 9000 однофазный, тиристорный

Тиристорные стабилизаторы

Принцип работы тиристорных стабализаторов напряжения построен на переключении между обмотками автотрансформатора с помощью высокоскоростного тиристора, благодаря чему данный тип стабилизаторов напряжения имеет высокий КПД и ОЧЕНЬ быструю реакцию на срабатывание. Помимо этого тиристорные модели бесшумно работают, что является еще одним плюсом СН данной разновидности. Единственный недостаток устройств электронного тиристорного типа – более высокая стоимость.

Электромеханические стабилизаторы

Электромеханические СН также принято называть сервомоторными или же сервоприводными. Работают такие стабилизаторы за счет передвижения угольного электрода по обмоткам автотрансформатора благодаря электроприводу. Электромеханические устройства также могут использоваться для защиты бытовых приборов в доме, квартире и на даче. Преимущество такого типа стабилизаторов – низкая стоимость, плавная регулировка напряжения и компактные размеры. Из минусов можно выделить повышенный шум при работе и низкое быстродействие.

Релейные стабилизаторы

Релейные или как их еще называют ступенчатые стабилизаторы, считаются самыми популярными для применения в доме и на даче. Связано это с низкой стоимостью устройств, а также высокой точностью регулирования. Принцип работы релейной модели заключается в переключении обмоток на трансформаторе при помощи силового реле, которое срабатывает в автоматическом режиме. Основными недостатками данного типа СН считается ступенчатое изменение напряжения (не плавное), искажение синусоиды и ограниченная мощность на выходе. Однако судя по отзывам в интернете, большинство покупателей довольны устройствами, т.к. цена в разы меньше более усовершенствованных моделей.

Данная характеристика определяет максимальную полную мощность нагрузки на стабилизатор. Для электрических схем с переменным током принято различать несколько понятий мощности.

Это реактивная мощность (для нагрузки, в которую входят реактивные элементы — конденсаторы и индуктивности) и активная мощность (для нагрузки, которая содержит резистивные элементы).

Полная мощность складывается из активной и реактивной мощностей и измеряется в вольт-амперах (В∙А).

При выборе стабилизатора необходимо учитывать, что его выходная мощность должна быть больше мощности, потребляемой нагрузкой.

В зависимости от типа нагрузки это может быть либо полная, либо активная мощность. Если в нагрузку входят мощные электродвигатели, крупная бытовая техника, электроника, то при выборе стабилизатора рекомендуется ориентироваться на его полную мощность.

Данная характеристика определяет максимальную мощность активной нагрузки на стабилизатор. Для электрических схем с переменным током принято различать несколько понятий мощности - это:

- реактивная мощность (для нагрузки, в которую входят реактивные элементы — конденсаторы и индуктивности) и активная мощность (для нагрузки, которая содержит резистивные элементы).

-полная мощность складывается из активной и реактивной мощностей и измеряется в вольт-амперах (В∙А).

При выборе стабилизатора необходимо учитывать, что его выходная мощность должна быть больше мощности, потребляемой нагрузкой.

В зависимости от типа нагрузки это может быть либо полная, либо активная мощность. Если в нагрузку входят мощные электродвигатели, крупная бытовая техника, электроника, то при выборе стабилизатора рекомендуется ориентироваться на его полную мощность.

Стабилизаторы напряжения делятся на однофазные и трехфазные. Однофазные стабилизаторы используются для поддержания стабильного напряжения в однофазной сети 220 В.

Однофазные стабилизаторы малой мощности могут применяться для защиты от перепадов напряжения бытовой техники: телевизоров, холодильников, аудиосистем. Однофазные стабилизаторы высокой мощности задействуются для питания промышленного оборудования, а также для подключения к электросети коттеджей, дач, квартир и офисов.

Трехфазные стабилизаторы работают с трехфазной сетью 380 В. Как правило, они рассчитаны на большую нагрузку (промышленное оборудование, офисы, квартиры, загородные дома). Трехфазный стабилизатор представляет собой три однофазных стабилизатора с общей защитной электроникой.

Диапазон входного напряжения является одним из важнейших параметров стабилизатора. Чем шире диапазон, тем более универсальным является стабилизатор, но вместе с этим повышаются сложность устройства, габариты и цена.

Работать эффективно при сверхнизком напряжении (90-120 В) могут только самые дорогие стабилизаторы. Рабочим напряжением считают то напряжение, при котором устройство может функционировать постоянно и без перегрузок.

Для трехфазных стабилизаторов указывается напряжение между любой фазой и нейтралью (~220 В).

Диапазон входного напряжения является одним из важнейших параметров стабилизатора. Чем шире диапазон, тем более универсальным является стабилизатор, но вместе с этим повышаются сложность устройства, габариты и цена.

Если входное напряжение выходит за рамки рабочего, то стабилизатору сложно справляться с нагрузкой. Продолжительная эксплуатация устройства при таких условиях крайне нежелательна, так как негативно влияет на срок службы стабилизатора.

Устройство может функционировать в стандартном режиме лишь в рабочем диапазоне напряжения. Для трехфазных стабилизаторов указывается напряжение между любой фазой и нейтралью (~220 В).

От количества ступеней (ключей или обмоток) автотрансформатора зависит точность стабилизации у релейных и электронных стабилизаторов.

У дешевых стабилизаторов типа "ресанта" обычно 4 или 5 ступеней, у тиристорных стабилизаторов Энерготех от 9 до 36 ступеней, в зависимости модели

Минимальное выходное напряжение зависит от точности стабилизации и номинального выходного напряжения, на которое рассчитано устройство. Для трехфазных стабилизаторов указывается напряжение между любой фазой и нейтралью (~220 В).

У стабилизаторов напряжения Энерготех выходное напряжение может регулироваться из меню основных настроек

Время отклика — это задержка между изменением во входном напряжении и началом его коррекции. Чем ниже значение данной величины, тем быстрее стабилизатор начинает компенсировать перепад в напряжении.

Тиристорные стабилизаторы имеют самое низкое время отклика и незаметную стабилизацию.

Дешевые релейные стабилизаторы - большое время отклика которое измеряется в сотнях миллисекунд.

Чем выше КПД, тем меньше электроэнергии теряется при стабилизации напряжения. Большинство стабилизаторов имеют КПД более 90% в рабочем диапазоне напряжений.

Самые эффективные модели имеют КПД 97% и выше.

Различают две формы выходного напряжения: ступенчатая аппроксимация синусоиды и чистая синусоида.

Ступенчатая аппроксимация синусоиды применяется в основном в простых и недорогих моделях стабилизаторов. При использовании в качестве нагрузки компьютерных систем и другой электроники с импульсными блоками питания вполне допустима такая форма питающего напряжения.

Чистая синусоида — "правильная" форма выходного сигнала, для создания которой задействуется более сложная схема инвертора.

Наличие в стабилизаторе защиты от короткого замыкания, перегрева, повышенного напряжения и помех.

По типу размещения стабилизаторы делятся на напольные, настенные и универсальные.

Компактные бытовые стабилизаторы не требуют специальной установки. Напольные модели являются самым распространенным решением.

Большинство стабилизаторов, независимо от мощности, устанавливаются на полу. Это обусловлено их довольно большим весом.

Настенные стабилизаторы подходят для установки рядом с котлами отопления. Для монтажа требуется специальное крепление, которое часто не входит в комплект поставки.

Обычно настенные стабилизаторы имеют узкий профиль и ограниченный вес (до 20 кг). Универсальные стабилизаторы могут устанавливаться как на полу, так и на стене (крепление входит в комплект поставки).

Существует несколько способов отображения информации о состоянии стабилизатора: светодиодный индикатор, стрелочный или цифровой индикатор.

Светодиодные индикаторы — самый простой вариант. Обычно такая индикация способна отображать текущий режим работы устройства. Например, световой индикатор может сообщать об использовании стабилизатора при скачках напряжения или срабатывании системы защиты от помех.

Стрелочные индикаторы — более информативное решение. Такой индикатор в реальном времени отображает текущее напряжение. Информация, как правило, доступна лишь в приблизительном виде.

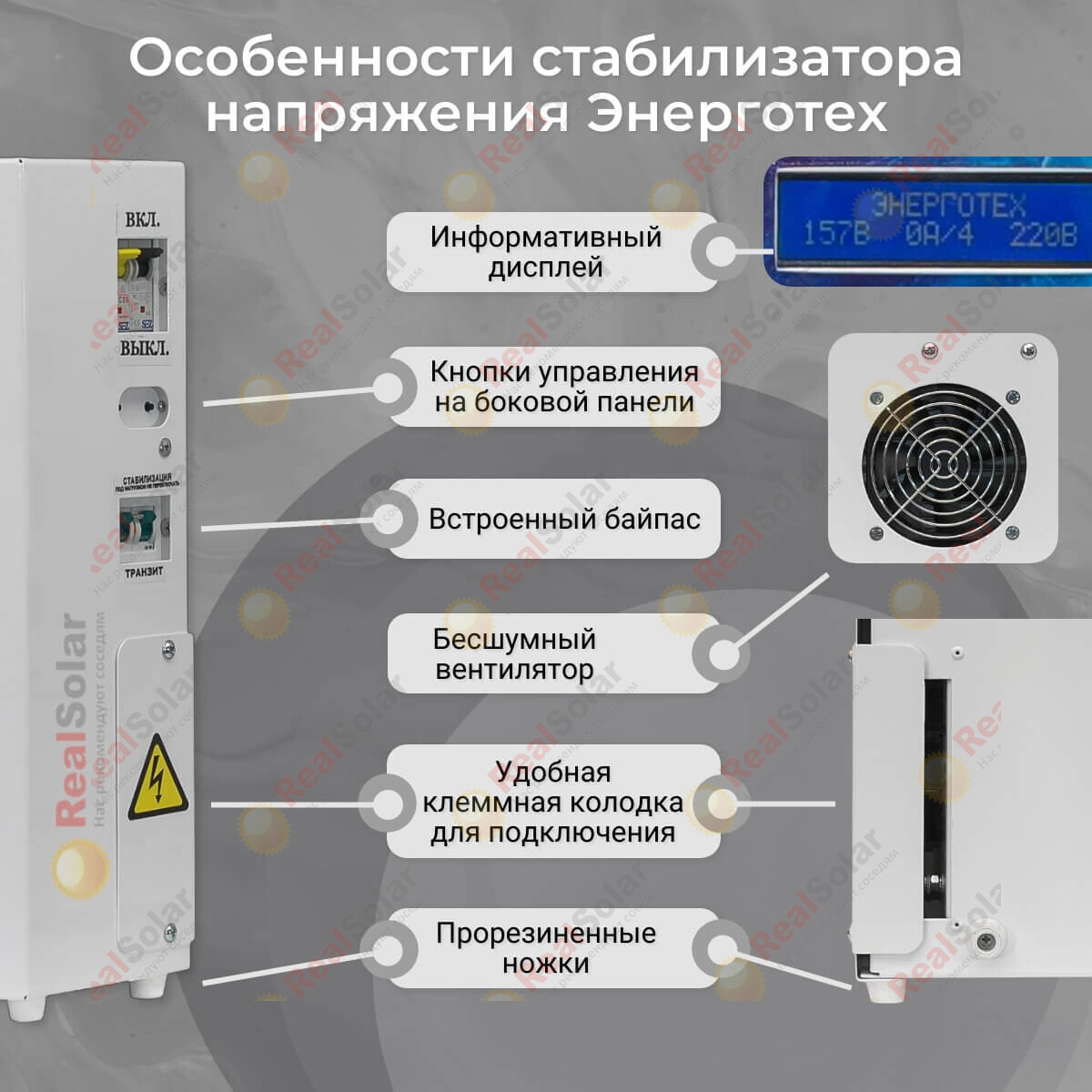

Цифровой индикатор способен сообщать максимальное количество информации. Обычно на экране в цифровом виде отображается текущее напряжение с точностью то вольта.

Стабилизаторы имеют естественное или принудительное охлаждение.

Естественное охлаждение подразумевает отсутствие отвода тепла от стабилизатора с помощью активных устройств, например вентилятора, помпы и др. Плюсами данного типа считаются простота конструкции и отсутствие шума от системы охлаждения. Если температура окружающей среды высокая, то естественное охлаждение может не справляться со своей задачей.

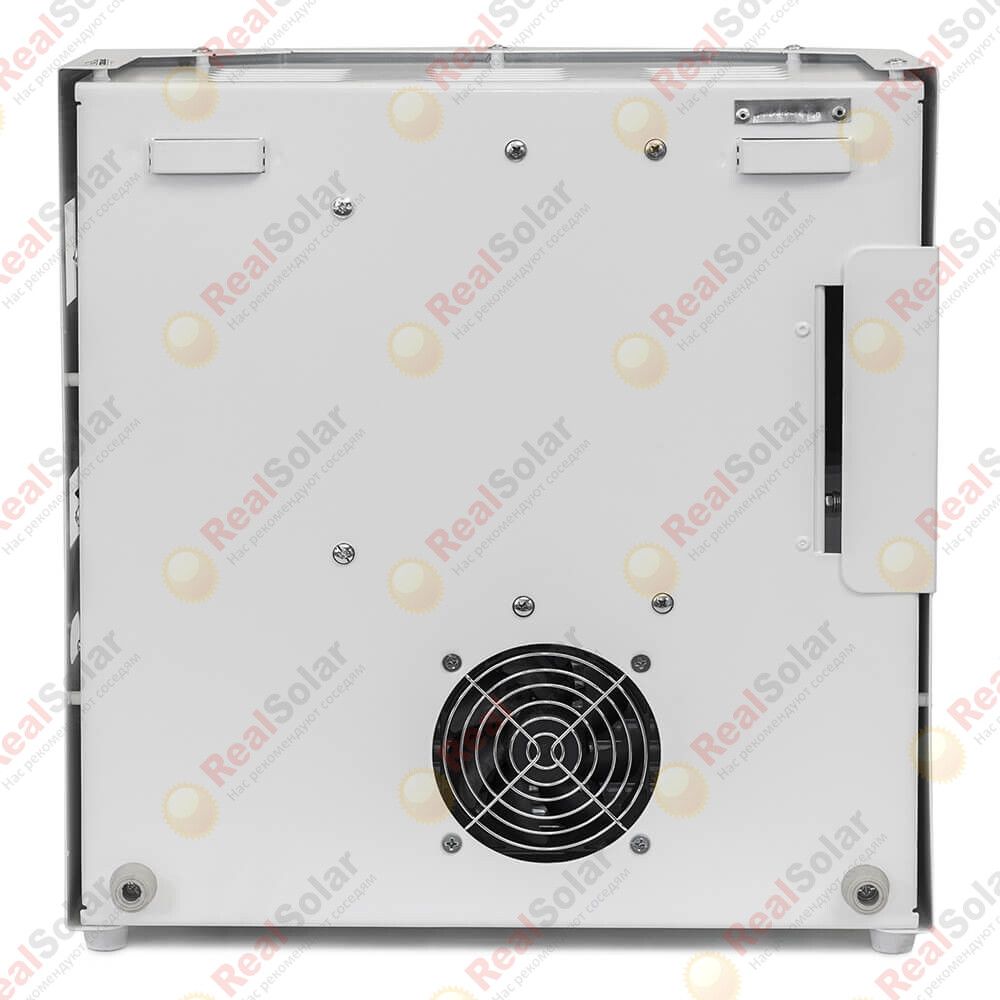

Принудительное охлаждение подразумевает наличие специальной активной системы охлаждения, чаще всего воздушной. Такая система позволяет быстро и эффективно отводить тепло от нагревающихся компонентов с помощью вентиляторов.

Преимуществом такой системы является высокая эффективность и возможность работы даже при довольно высоких температурах окружающей среды.

Умный вентилятор - когда скорость вращения вентилятора зависит от температуры охлаждаемого прибора.

Режим bypass — это своеобразный режим транзита, когда стабилизатор выдает на выходе то напряжение, которое получено на входе (без стабилизации или коррекции).

Использовать этот режим работы рекомендуется в следующих случаях: напряжение не требует корректировки; есть неисправности в работе стабилизатора; неподходящий климат в помещении (влажность или температура).

Стабилизаторы принадлежат к различным климатическим классам. Одной из важных характеристик каждого класса является минимальная относительная влажность. Обычно производитель гарантирует нормальную работу устройства только в определенном диапазоне относительной влажности.

Стабилизаторы принадлежат к различным климатическим классам.

Одной из важных характеристик каждого класса является минимальная рабочая температура.

Обычно производитель гарантирует нормальную работу устройства только в определенном температурном диапазоне.
